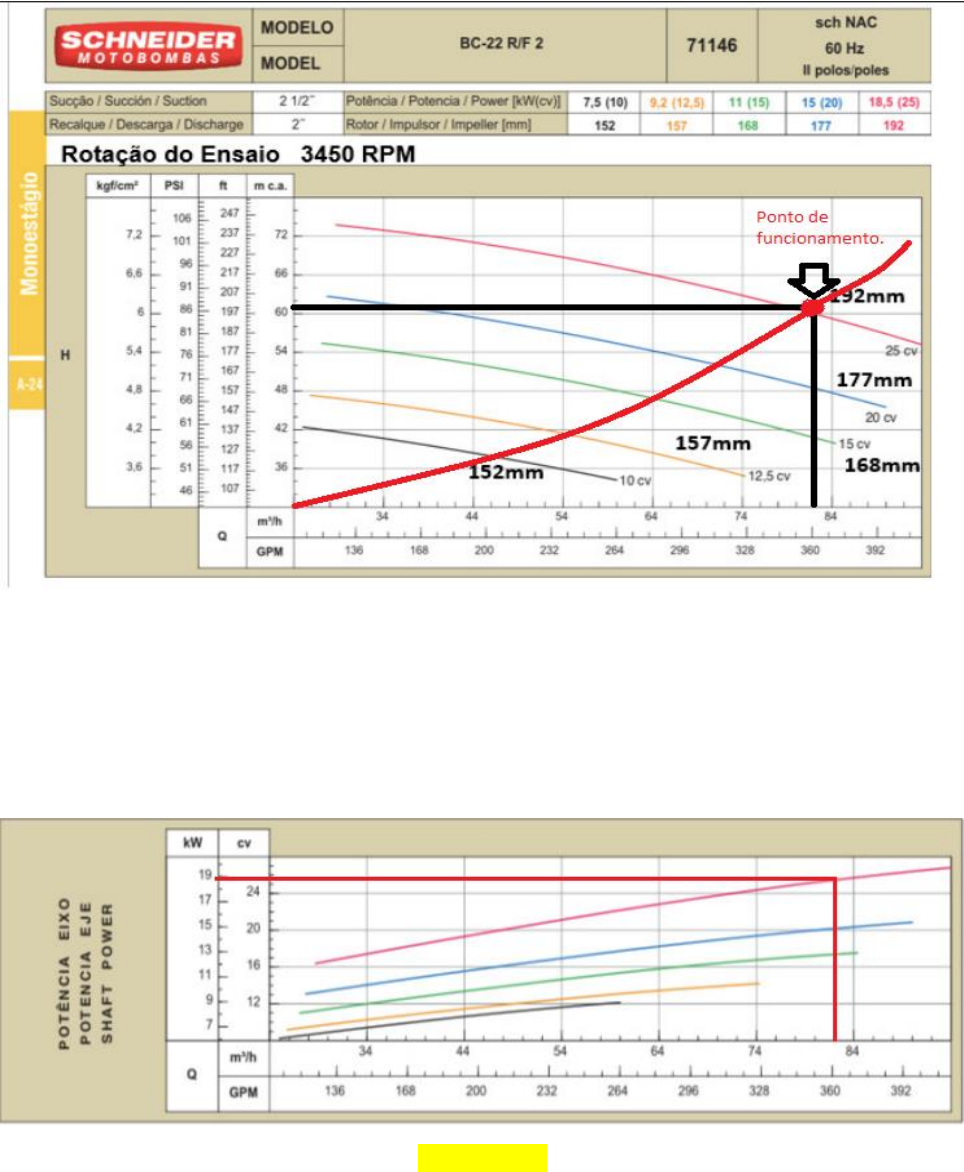

A) Para determinar a potência precisamos traçar a CCI para encontrar o ponto de operação da bomba, temos o seguinte: Temos que a bomba possui um ponto de funcionamento onde a vazão de trabalho é aproximadamente: 𝑄 = 82𝑚3/ℎ Portanto para a vazão destacada podemos utilizar a curva da bomba para determinar a potência em kW: 𝑁𝐵 = 19𝑘𝑊 b) Para determinar a semelhança para a CCB6 vamos preservar a CCI que é dada pela seguinte expressão: 𝐻𝐵 = 16 + 86367𝑄2 Traçando a nova curva para a CCB6 teremos: C) Analisando o gráfico da CCB6 traçado no item anterior podemos afirmar que a máxima vazão que será recalcada é de: 𝑄 = 76𝑚3/ℎ D) Traçando a CCI para o novo caso de semelhança: Podemos afirmar que a potência será de: 𝑁 = 16𝑘𝑊 E) O potencial de carga do motor será dado pela razão de ambas os motores dimensionados: 𝑃(%) = 𝑁 𝑁𝐵 = 16 19 = 0,8421 𝑃(%) = 84,21% F) Para determinar o custo temos a seguinte expressão: 𝐶𝑢 = 𝑁 𝜂𝑀 ∗ 8 ∗ 25 ∗ 0,18 ∗ 3 𝐶𝑢 = 16 0,8 ∗ 8 ∗ 25 ∗ 0,18 ∗ 3 𝐶𝑢 = 𝑅$ 2160,00
