CIÊNCIAS DA NATUREZA
E SUAS TECNOLOGIAS
F B O N L I N E . C O M . B R
//////////////////
PROFESSOR(A): RONALDO PAIVA
ASSUNTO: GEOMETRIA MOLECULAR
FRENTE: QUÍMICA IV
OSG.: 118179/17
AULA 10
EAD – MEDICINA

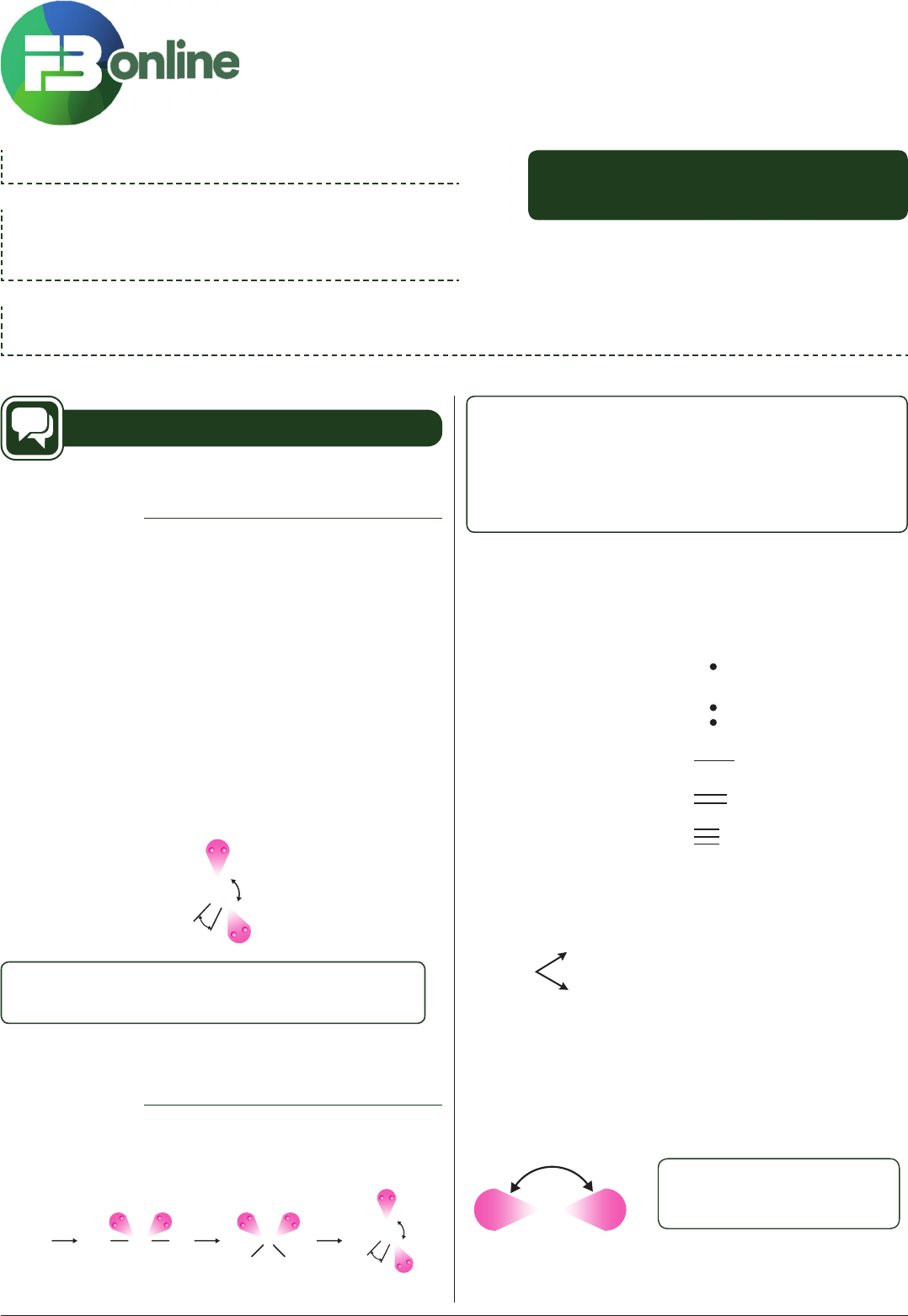

Resumo Teórico
Introdução
O arranjo que os ligantes e pares de elétrons livres formam em
torno de um átomo central é de fundamental importância para prever
as propriedades físico-químicas de uma molécula, como sua polaridade.
Moléculas diatômicas apresentam uma única forma linear. Entretanto,
moléculas poliatômicas apresentam diversos arranjos.
Foram desenvolvidas teorias que ajudam a prever tanto os
arranjos dos pares eletrônicos como a geometria molecular. A Teoria
da Repulsão dos Pares Eletrônicos de Valência (TRPEV) e a Teoria das
Nuvens Eletrônicas (TNE) são úteis nesse estudo.
Os elétrons de valência (tipicamente ns e np) estão envolvidos
na determinação da forma das moléculas. Os pares de elétrons livres
e ligantes não só ocupam espaço em torno do átomo central, como
também sofrem repulsão mútua. Esses pares se afastam ao máximo
para reduzir ao mínimo essas repulsões. O resultado é o arranjo
eletrônico. Na prática, a repulsão entre dois pares de elétrons livres
é maior do que entre dois ligantes. Os elétrons livres estão presos
a um só átomo. Essa característica deixa esses elétrons mais ativos
(estereoativos).
A
Livres ou isolados
(Maior repulsão)
(Menor repulsão)
Ligantes
Atenção:
Os elétrons livres ocupam mais espaço do que os ligantes.
Arranjo eletrônico
(geometria dos pares eletrônicos)
O arranjo eletrônico é a disposição espacial de todos os
pares de elétrons (livres e ligantes) em torno do átomo central.
A geometria molecular, por outro lado, é a disposição espacial apenas
dos ligantes. Vejamos um exemplo:
O
Fórmula de Lewis Geometria molecular Arranjo eletrônico
H
H
2
O H O OH
H H
H
Não esqueça:
Segundo a TRPEV:
 Pares de elétrons livres e ligantes sofrem repulsão mútua;
 Máximo de distância possível entre esses pares para gerar o
mínimo possível de repulsão. O resultado é a geometria.
Segundo a Teoria das Nuvens Eletrônicas (TNE), uma nuvem
eletrônica corresponde a um elétron desemparelhado (·) nas moléculas
ímpares, um par de elétrons livres (:), uma ligação simples (–), uma
ligação dupla (=) ou uma ligação tripla (≡).
1 NE
�
�
�
�
�
�
�
�
�
�
�
�
�
O total de Nuvens Eletrônicas (NE) em torno do átomo central
pode ajudar a determinar a hibridação, a geometria dos pares e a
geometria da molécula.
Hibridação do átomos central
Geometria dos pares → Geometria da molécula
∑ NE
Moléculas diatômicas do tipo X
2
 ou AX são sempre lineares.
Exemplos: H
2
, N
2
, O
2
, NO, HC�, CO…
Moléculas com mais de dois átomos seguem a Teoria das
Nuvens Eletrônicas (TNE).
1o Caso: 2 nuvens eletrônicas.
Hibridação do átomo central = sp
Geometria dos pares = linearA
180º
Exemplos: CO
2
, BeH
2
, HCN…
2F B O N L I N E . C O M . B R
//////////////////
MÓDULO DE ESTUDO
OSG.: 118179/17
2o Caso: 3 nuvens eletrônicas.
Hibridação do átomo central = sp2
Geometria dos pares = trigonal plana
A
120º
Exemplos: BF
3
, SO
3
…
3o Caso: 4 nuvens eletrônicas.
Hibridação do átomo central = sp3
Geometria dos pares = tetraédrica
A
109º28’
Exemplos: CH
4
, SO
4
2–, NH
4
+ …
4o Caso: 5 nuvens eletrônicas.
axax
axax
eq = plano equatorial
ax = plano axial
eq = plano equatorial
ax = plano axial
eqeq
eqeq
eqeq
Hibridação do átomo central = sp3d ou dsp3
Geometria dos pares = bipirâmide trigonal
Exemplos: PC�
5
, SF
4
 …
Nota: A razão do nome dessa geometria é devido ao sólido formado
quando os vértices são ligados.
Plano do triângulo = equatorial (120o)
Plano perpendicular ao triângulo = axial (90o)
5o Caso: 6 nuvens eletrônicas.
Hibridação do átomo central = sp3d2 ou d2sp3
Geometria dos pares = bipirâmide quadrada
ou octaédrica
Observação: Todos os ângulos entre duas nuvens vizinhas são de 90o.
Exemplos: SF
6
 …
Nota:
a) A presença de orbitais “d” na hibridação garante que houve
expansão de octeto.
b) Elementos que pertencem a um período ≥ 3 (a partir do
3° período) podem expandir o octeto (acomodar mais de
8 elétrons de valência).
Exemplos: fósforo (até 5 ligações), enxofre (até 6 ligações), cloro (até
7 ligações), xenônio (até 8 ligações).
Geometria molecular
É o arranjo adquirido pelos ligantes em uma molécula.
Para um mesmo número de nuvens eletrônicas é possível diversos tipos
de geometria molecular. Vejamos os casos:
a) Moléculas diatômicas (tipos X
2
 ou AX) ⇒ Lineares
 Ex.: H
2
, C�
2
, F
2
, NO, CO, HC� …
b) Moléculas com 2 (duas) nuvens eletrônicas em torno do átomo
central ⇒ lineares
 A Ex.: CO
2
, BeH
2
, HCN…
c) Moléculas com 3 (três) nuvens eletrônicas em torno do átomo
central.

O
A
A
A
B S
F
e
O
F OF O
S Oe
O OO
(SO
2
)
(BF
3
)
(O
3
)
(SO
3
)
(3 ligantes)
(2 ligantes)
Trigonal
plana
Angular
Ex.:
Ex.:
⇒
⇒
3 F B O N L I N E . C O M . B R
//////////////////
OSG.: 118179/17
MÓDULO DE ESTUDO
d) Moléculas com 4 (quatro) nuvens eletrônicas ao redor do átomo
central.

C
H
H
A
A
A
C
N
H
ou
H
H
H
H
HH
H
H
O
H H (H
2
O)
(CH
4
)
(NH
3
)
(4 ligantes)
(3 ligantes)
(2 ligantes)
Tetraédrica
Pirâmide
Trigonal
(Piramidal)
Angular
Ex.:
Ex.:
Ex.:
⇒
⇒
⇒
A
e) Moléculas com 5 (cinco) nuvens eletrônicas ao redor do átomo
central.

A
A
A
A
P
C�
Xe
S
C�
F
F
F
C�
F
C�
F
C�
F
F
F
C�
F
(PC�
5
)
(C�F
3
)
(XeF
2
)
(SF
4
)
(5 ligantes)
(3 ligantes)
(2 ligantes)
(4 ligantes)
Bipirâmide
trigonal
Em “T”
Linear
Gangorra
Ex.:
Ex.:
Ex.:
Ex.:
⇒
⇒
⇒
⇒
A
f) Moléculas com 6 (seis) nuvens eletrônicas em torno do átomo
central.

A
A
A
S
C�
Xe
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
(SF
6
)
(C� F
5
)
(XeF
4
)
(6 ligantes)
(5 ligantes)
(4 ligantes)
Bipirâmide
quadrada ou
octaédrica
Pirâmide
quadrada
Quadrado
planar,
quadrangular
ou quadrática
Ex.:
Ex.:
Ex.:
⇒
⇒
⇒
A
Tabela resumo de geometria
NO
de
NE
NO de
ligantes
GP GM Hibridação Ângulos Exemplo
2 2 Linear Linear sp 180o CO
2
3
3
Trigonal
plana
Trigonal
plana
sp2 120o
BF
3
2 Angular SO
2
4
4
Tetraédrica
Tetraédrica
sp3 109,28o
CH
4
3 Piramidal NH
3
2 Angular H
2
O
5
5
Bipirâmide
trigonal
(hexaédrica)
Bipirâmide
trigonal
sp3d
120o
e 90o
PC�
5
4 Gangorra SF
4
3 Em “T” C�F
3
2 Linear XeF
2
6
6
Bipirâmide
quadrada
(octaédrica)
Bipirâmide
quadrada
sp3d2 90o
SF
6
5
Pirâmide
quadrada
BrF
5
4
Quadrado
planar
XeF
4
Exercícios
01. (UEG-GO) A estrutura abaixo representa um carbocátion terciário,
o qual pode ser formado em reações de substituição de haletos
de alquila com espécies químicas nucleofílicas e na presença de
solventes adequados.
+
CH
3
 — C — CH
3
|
 CH
3
 A análise de sua estrutura permite concluir que essa espécie
química apresenta uma geometria
A) linear.
B) piramidal.
C) tetraédrica.
D) trigonal planar.
E) quadrado planar.
02. (UEFS-BA) Para desenhar a estrutura molecular de BrF
3
, pelo
modelo de repulsão dos pares eletrônicos da camada de valência,
é preciso escrever a estrutura de Lewis e, em seguida, identifi car
o número de pares de elétrons ligantes e não ligantes. A partir
dessas informações, é correto afi rmar:
A) O átomo central de BrF
3
 possui três pares de elétrons não
ligantes.
B) A estrutura de Lewis para a molécula de BrF
3
 é representada
pela fórmula

F F
F
Br
C) Os pares de elétrons ligantes de BrF
3
 devem estar o mais
próximo possível um do outro para diminuir a repulsão entre
eles.
4F B O N L I N E . C O M . B R
//////////////////
MÓDULO DE ESTUDO
OSG.: 118179/17
D) Os pares de elétrons não ligantes devem formar, no máximo,
um ângulo de 45º entre eles para que a repulsão seja mínima.
E) A forma geométrica da molécula BrF
3
 é “em T” representada
pela fórmula
F
F
F Br
03. (UFF-RJ/2011) A química está na base do desenvolvimento
econômico e tecnológico. Da siderurgiaà indústria da informática,
das artes à construção civil, da agricultura à indústria aeroespacial,
não há área ou setor que não utilize em seus processos ou
produtos algum insumo de origem química. Um desses insumos
é o metano, gás natural, usado como combustível na indústria
química. A queima do metano pode ser representada pela seguinte
equação:
CH
4(g)
 + 2 O
2(g)
 → CO
2(g)
 + 2 H
2
O
 Em relação ao metano (CH
4
) e ao dióxido de carbono (CO
2
), pode-
se dizer que a forma geométrica de cada um desses compostos,
respectivamente, é
A) tetraédrica e trigonal planar.
B) tetraédrica e linear.
C) quadrática planar e trigonal planar.
D) quadrática planar e linear.
E) tetraédrica e quadrática planar.
04. (Mackenzie-SP) Os gases do efeito estufa envolvem a Terra e
fazem parte da atmosfera. Estes gases absorvem parte da radiação
infravermelha refl etida pela superfície terrestre, impedindo que a
radiação escape para o espaço e aquecendo a superfície da Terra.
Atualmente, são seis os gases considerados como causadores
do efeito estufa: dióxido de carbono (CO
2
), metano (CH
4
), óxido
nitroso (N
2
O), clorofl uorcarbonetos (CFCs), hidrofl uorcarbonetos
(HFCs) e hexafluoreto de enxofre (SF
6
). Segundo o Painel
Intergovernamental de mudanças do Clima, o CO
2
 é o principal
“culpado” pelo aquecimento global, sendo o gás mais emitido
(aproximadamente 77%) pelas atividades humanas. No Brasil,
cerca de 75% das emissões de gases do efeito estufa são causadas
pelo desmatamento, sendo o principal alvo a ser mitigado pelas
políticas públicas. No mundo, as emissões de CO
2
 provenientes
do desmatamento equivalem a 17% do total. O hexafl uoreto de
enxofre (SF
6
) é o gás com maior poder de aquecimento global,
sendo 23.900 vezes mais ativo no efeito estufa do que o CO
2
.
Em conjunto, os gases fl uoretados são responsáveis por 1,1% das
emissões totais de gases do efeito estufa.
http://www.institutocarbonobrasil.org.br/
mudancas_climaticas/gases_do_efeito_estufa
 A respeito dos gases citados no texto, de acordo com a teoria da
repulsão dos pares eletrônicos da camada de valência (VSEPR), é
correto afi rmar que as moléculas
 Dados: números atômicos (Z): H = 1, C = 6, N = 7, O = 8,
F = 9 e S = 16.
A) do metano e do gás carbônico apresentam geometria
tetraédrica.
B) do óxido nitroso e do gás carbônico apresentam geometria
angular.
C) do hexafl uoreto de enxofre apresentam geometria linear.
D) do metano apresentam geometria tetraédrica e as do gás
carbônico são lineares.
E) do óxido nitroso têm geometria angular e as do metano são
lineares.
05. (IME-RJ) Considere as seguintes possibilidades para a estrutura da
molécula de trifl uoreto de cloro (C�F
3
):
F
F
F
F
F
F F
F
F
I
C�C� C�
II III
 Assinale a alternativa correta.
A) A estrutura I é a mais estável, visto que as seis repulsões entre
pares não ligantes e pares ligantes equivalem à menor repulsão
possível.
B) A estrutura II é a mais estável, visto que ocorrem três repulsões
entre elétrons não ligantes e pares ligantes e mais uma repulsão
entre pares de elétrons não ligantes, o que confere uma maior
estabilidade de forças.
C) A estrutura III é a mais estável por equivaler à confi guração na
qual a repulsão entre todos os pares (ligantes e não ligantes)
é mínima.
D) A estrutura I é a mais provável por ser a mais simétrica,
correspondendo à confi guração de menor energia.
E) Todas as três estruturas possuem a mesma energia e são
encontradas na natureza.
06. (UFRGS/2010) A Via Láctea tem gosto de framboesa: astrônomos
alemães descobriram metanoato de etila, substância química que
dá à framboesa seu sabor característico, em uma nuvem de poeira
próximo ao centro da Via Láctea. Mas, se astronautas fossem até
lá, não poderiam deliciar-se com ela, pois a nuvem também é
formada por cianeto de propila, um veneno letal.
Superinteressante, nº 266, p. 32, jun. 2009.
 Observe as fórmulas das substâncias referidas no texto e os
carbonos nelas assinalados.
HCOOCH
2
CH
3
 NCCH
2
CH
2
CH
3
↑ ↑ ↑
1 2 3
Metanoato de etila Cianeto de propila
 Os carbonos assinalados com os números 1, 2 e 3 apresentam,
respectivamente, geometria molecular do tipo
A) trigonal plana, tetraédrica e linear.
B) linear, trigonal plana e tetraédrica.
C) linear, tetraédrica e linear.
D) trigonal plana, trigonal plana e tetraédrica.
E) tetraédrica, linear e trigonal plana.
07. O ácido fosfórico é um composto de grande aplicação, utilizado
na indústria de fertilizantes, de bebidas, de detergentes,
farmacêutica, entre outras. A sua estrutura química é representada
na fi gura abaixo.
H H
H
O
O
O
O
P
5 F B O N L I N E . C O M . B R
//////////////////
OSG.: 118179/17
MÓDULO DE ESTUDO
 O processo industrial da produção de ácido fosfórico consiste na
reação da fl uorapatita, Ca
5
(PO
4
)
3
F, com ácido sulfúrico e água,
obtendo como subproduto o CaSO
4
 · 2 H
2
O e o HF.
 No ácido fosfórico, o número de oxidação do fósforo e a geometria
molecular resultante da disposição dos átomos de oxigênio ao
redor do átomo de fósforo são, respectivamente:
A) +5 e tetraédrica. B) +5 e piramidal.
C) +5 e trigonal. D) +4 e tetraédrica.
E) +4 e piramidal.
08. O fosgênio (COC�
2
) é um gás incolor, tóxico, asfi xiante e de
cheiro penetrante. Esse gás, utilizado como arma na Primeira
Guerra Mundial, era produzido a partir da reação do monóxido
de carbono (CO) e do gás cloro (C�
2
). Qual é a geometria de cada
uma dessas moléculas, respectivamente?
A) Linear, trigonal plana e tetraédrica.
B) Angular, linear e linear.
C) Trigonal plana, angular e linear
D) Tetraédrica, linear e angular.
E) Trigonal plana, linear e linear.
09. O ozônio, O
3
, é um gás azulado, de cheiro pungente, tóxico, que
está presente em nuvens de poluição misturada com nevoeiro,
e é responsável pelo efeito estufa que vem aumentando a
temperatura do planeta. O metano, CH
4
, e a fosfi na, PH
3
, quando
em combustão espontânea, liberam gases que formam uma
chama azul-pálido, chamada fogo-fátuo. A geometria dessas
moléculas é, respectivamente,
A) angular, tetraédrica e trigonal plana.
B) linear, quadrado planar e piramidal.
C) angular, tetraédrica e piramidal.
D) linear, tetraédrica e bipiramidal.
10. (UFRN) O nitrogênio forma vários óxidos binários apresentando
diferentes números de oxidação: NO (gás tóxico), N
2
O
(gás anestésico – hilariante), NO
2
(gás avermelhado, irritante),
N
2
O
3
 (sólido azul) etc. Esses óxidos são instáveis e se decompõem
para formar os gases nitrogênio (N
2
) e oxigênio (O
2
). O óxido binário
(NO
2
) é um dos principais poluentes ambientais, reagindo com
o ozônio atmosférico (O
3
) – gás azul, instável – responsável pela
fi ltração da radiação ultravioleta emitida pelo Sol.
 Analisando a estrutura do óxido binário NO
2
, pode-se afi rmar que
a geometria da molécula e a última camada eletrônica do átomo
central são, respectivamente,
 (Dado: N (5A))
A) angular e completa. B) linear e incompleta.
C) angular e incompleta. D) linear e completa.
11. (PUC-MG) Os compostos BF
3
, SO
2
, PH
3
, CO
2
 são moléculas de
confi guração espacial, respectivamente,
A) trigonal, angular, trigonal e linear.
B) piramidal, angular, piramidal e angular.
C) trigonal, angular, piramidal e linear.
D) trigonal, linear, piramidal e linear.
E) piramidal, angular, piramidal e linear.
12. (UFMT) A teoria da repulsão dos pares eletrônicos sustenta: ao
redor do átomo central, pares eletrônicos ligantes e não ligantes
se repelem, tendendo a fi car tão afastados quanto possível. De
acordo com essa teoria, quais estruturas podem ser previstas para
as moléculas de SF6
, PC�
5
 e CH
4
, respectivamente?
A) Tetraédrica, bipirâmide trigonal e octaédrica.
B) Octaédrica, bipirâmide trigonal e tetraédrica.
C) Bipirâmide trigonal, tetraédrica e tetraédrica.
D) Tetraédrica, tetraédrica e octaédrica.
E) Octaédrica, tetraédrica e bipirâmide trigonal.
13. A mo lécu la do hexa f luo reto
de enxofre (SF
6
) tem a forma geométrica
de um octaedro regular.
Os centros dos átomos de flúor
correspondem aos vért ices do
octaedro, e o centro do átomo de
enxofre corresponde ao centro desse
sólido, como ilustra a fi gura ao lado.
 Considere que a distância entre o centro de um átomo de fl úor
e o centro do átomo de enxofre seja igual a 1,53 angstrons.
 Assim, a medida da aresta desse octaedro, em angstrons, é
aproximadamente igual a
A) 1,53 B) 1,79
C) 2,16 D) 2,62
14. Na obtenção do vinagre de vinho, o etanol reage com o O
2
 do
ar e transforma-se em ácido acético, conforme representado a
seguir.
H
3
C — CH
2
 — OH + O
2
  → H
3
C — COOH + H
2
O
etanol ácido acético
 Nessa reação, a geometria dos ligantes em torno do átomo de
carbono do grupo funcional sofre alteração de
A) tetraédrica para trigonal plana.
B) trigonal plana para tetraédrica.
C) tetraédrica para piramidal.
D) linear para trigonal plana.
E) linear para tetraédrica.
15. (Unifesp) Na fi gura, são apresentados os desenhos de algumas
geometrias moleculares.
I: linear II: angular IV: trigonalIII: piramidal
 SO
3
, H
2
S e BeC�
2
 apresentam, respectivamente, as geometrias
moleculares
A) III, I e II. B) III, I e IV.
C) III, II e I. D) IV, I e II.
E) IV, II e I.
Resolução
01. O carbocátion apresenta 3 nuvens eletrônicas ligantes em torno
do átomo central. Dessa forma, a geometria será trigonal e a
hibridação, sp2.
Resposta: D
02. O BrF
3
 possui 28 elétrons distribuídos em um arranjo bipirâmide
trigonal, mas em uma geometria molecular em T.
F
F
F
Br
Resposta: E
6F B O N L I N E . C O M . B R
//////////////////
MÓDULO DE ESTUDO
OSG.: 118179/17
03. O gás metano apresenta formato tetraédrico enquanto o gás
carbônico é linear.
Resposta: B
04. Metano apresenta estrutura tetraédrica, gás carbônico é linear,
óxido nitroso é linear, e o hexafluoreto de enxofre é uma
bipirâmide quadrada (octaédrica).
Resposta: D
05. A repulsão entre pares de elétrons livres é menor quando estão
dispostos no plano equatorial, ou seja, horizontal. Neste plano,
o ângulo é em torno de 120º.
C
90º
120º
F
F
F
Resposta: C
06. Com base nas estrutur as, é possível deduzir que o carbono 1, 2 e
3 têm, respectivamente, geometrias moleculares: trigonal plana,
tetraédrica e linear.
H C
O
O C CH3
H
H
1
2
N C CH2 CH2 CH3
3
Resposta: A
07. A quantidade de nuvens eletrônicas ao redor do átomo de fósforo
é igual a 4, e a melhor disposição para elas é a tetraédrica. Por
outro lado, o nox nessa estrutura é +5.
Resposta: A
08. Fosgênio: trigonal plana. Monóxido de carbono e gás cloro são
lineares.
Resposta: E
09. Com base nas estruturas, é possível deduzir que O
3
, CH
4
 e PH
3

são: angular, tetraédrica e piramidal, respectivamente.
O
O
O H
C
H
H
H
H
P
H
H
Resposta: C
10. Esse óxido binário é uma molécula ímpar, logo, não completa o
octeto. Em sua estrutura, temos um elétron desemparelhado no
átomo central. Por esse motivo sua geometria é angular.
Resposta: C
11. O trifl uoreto de boro é trigonal, o dióxido de enxofre é angular,
a fosfi na é piramidal, e o dióxido de carbono é linear.
Resposta: C
12. As geometrias de cada molécula citada estão representadas abaixo:
CI
P
 Resposta: B
13. Pelo teorema de Pitágoras:
F
F
F
F
F
F
F
F
S
S
a a
1,53 Å
2 / 2a
a2 = a 2/2( )2
+ (1, 53)2
a2 – a2/2 = (1, 53)2;
a2/2 = 2,3409;
a2 = 4,68; a = 2,16.
Resposta: C
14. Com a análise das estruturas, é possível notar que o carbono do
grupo funcional no etanol (insaturado) tem geometria tetraédrica
e, no ácido acético (com a presença de uma insaturação), trigonal
plana.
H3C
C
H
OH
H
etanol
H3C C
OH
O
ácido acético
Resposta: A
15. O SO
3
 apresenta geometria trigonal planar, o H
2
S é angular
enquanto o BeC�
2
 possui uma disposição linear.
Resposta: E
