Apol 01 e 02

Questão 1/10 - Eletrônica Analógica

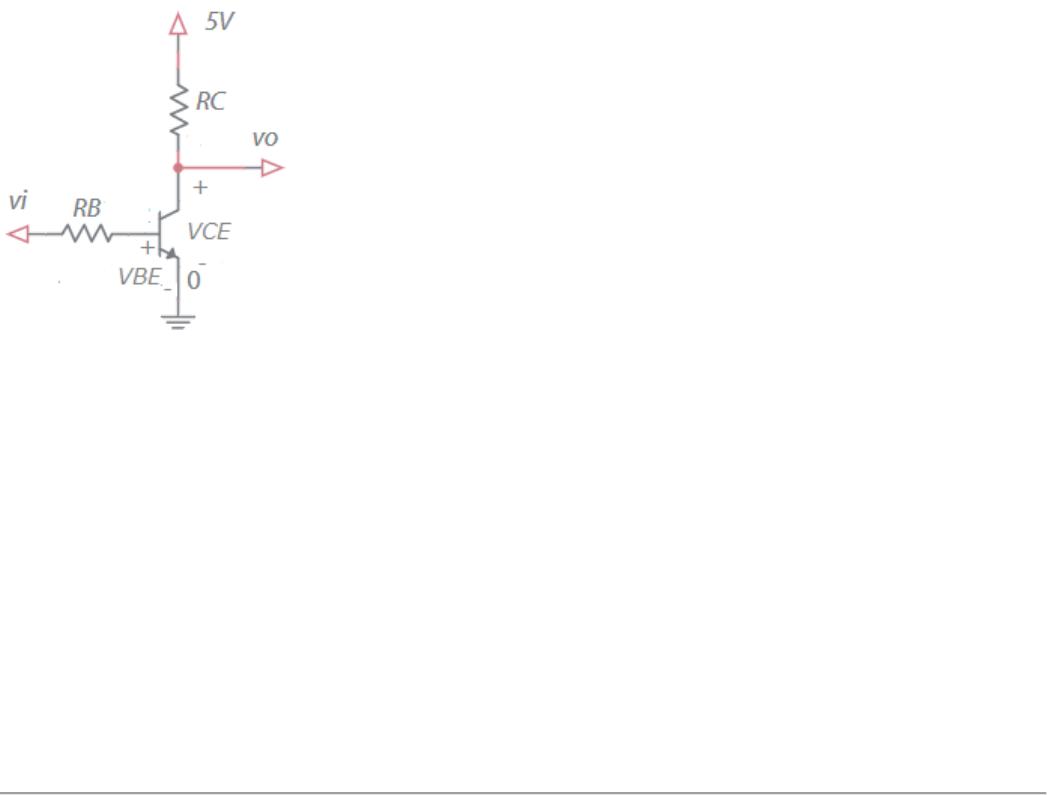

O circuito digital NOT é basicamente constituído por um transístor na configuração emissor comum. Se a resistência
da base RB = 50kOhm, a de coletor RC = 1kOhm.

Sendo o ß do transístor igual a 300 e VBEsat = 0,8V, qual é a tensão mínima do nível lógico “1” para que a saída faça a
transição para “0” lógico? (tensão do “0” lógico é igual à tensão de coletor emissor de saturação do transistor VCEsat =
0,2V).
 A
1,6V
Você assinalou essa alternativa (A)
 B 1,8V
 C 2V
 D 1,4V
 E 2,2V

Questão 2/10 - Eletrônica Analógica
Todos os circuitos eletrônicos precisam de uma fonte de alimentação que forneça tensão e corrente contínuas. A
fonte está constituída por um transformador redutor que reduz a tensão da rede de alimentação a valores
compatíveis com a tensão necessária para alimentar o equipamento eletrônico. O circuito de entrada da fonte de
alimentação é um retificador com diodos. Existem dois tipos de retificadores: de meia onda e de onda completa. O
de onda completa pode ser com 2 diodos ligados à saída de um transformador com tomada central (ponto médio),
ou com 4 diodos em ponte ligados a um transformador com saída simples.
O mais usado é o circuito em ponte pelas seguintes razões:
 A A saída é sempre positiva (tanto no semiciclo positivo da entrada quanto no negativo).
 B
A tensão de pico inverso suportada pelos diodos da ponte é a metade da suportada pelos diodos do circuito com
2 diodos.
 C O transformador com saída simples é mais barato que o transformador com tap central.
 D A tensão eficaz é praticamente a mesma que a do retificador com 2 diodos.
 E
Todas as opções anteriores.
Você assinalou essa alternativa (E)

Questão 4/10 - Eletrônica Analógica
Considerando o circuito a seguir.

Qual será a impedância de entrada em contínua (ZiCC), se a temperatura cujo circuito está exposto é de 100 °C? Utilize
os seguintes valores na sua análise:IGSS=20nA, VGS = 12V.
 A 550 MOhms
 B 680 MOhms
 C 700 MOhms
 D
600 MOhms
Você assinalou essa alternativa (D)
 E 580 MOhms

Questão 5/10 - Eletrônica Analógica
Durante a operação de um equipamento eletrônico, observa-se que:
• no circuito apresentado a seguir, quando a chave S sendo colocada na posição 1, o transistor Q1 satura e o
LED (diodo emissor de luz) acende;
• colocando-se a chave S na posição 2, o transistor Q1 corta e o LED (diodo emissor de luz) apaga.


Considerando as observações acima, analise o circuito e determine os valores de RB e RC.
 A RB = 8,5 kOhms e RC = 585 Ohms
 B RB = 5 kOhms e RC = 600 Ohms
 C
RB = 5,65 kOhms e RC = 500 Ohms
Você assinalou essa alternativa (C)
 D RB = 215 Ohms e RC = 565 Ohms
 E RB = 2,5 kOhms e RC = 700 Ohms

Questão 6/10 - Eletrônica Analógica
O diodo zener no circuito da figura a seguir deve ficar no estado “ligado”, sem que seja danificado.



Determine a faixa de valores da tensão Vi (mínimo e máximo) que o manterão ligado sem danificar. Para Vi máximo
considere o pior caso tirando o resistor de 1200 Ohms.
 A Vi (min) = 15 V e Vi (max) = 35 V
 B Vi (min) = 25 V e Vi (max) = 30 V
 C
Vi (min) = 25 V e Vi (max) = 35 V
Você assinalou essa alternativa (C)
 D Vi (min) = 20 V e Vi (max) = 35 V
 E Vi (min) = 15 V e Vi (max) = 25 V

Questão 7/10 - Eletrônica Analógica
 Um sistema indicador de nível de água usa uma coluna de LEDs para indicar o nível do tanque de uma determinada
residência. Quando o limite máximo é atingido, o sistema desliga automaticamente a bomba de água evitando
vazamentos. O sistema é composto por um circuito eletrônico de detecção de nível, comparadores e transístores
chaveadores que ligam ou desligam os LDEs indicadores e a bomba de água.
O circuito da figura representa o sistema eletrônico de chaveamento das luzes dos LEDs. Neste circuito a chave é o
transistor que trabalha entre corte e saturação. O LED Indicador de nível pode ser considerado um diodo ideal. vi é a
tensão de saída do comparador que acionará o LED.


Para que o LED tenha corrente suficiente para ter uma luz forte o valor do resistor R2 é de 2k?. Qual deve ser o valor
máximo do resistor R1 para que o transistor sature ligando o LED quando a água atingir esse nível? (Dica: considerar
o limite de saturação do transistor)
 A

 B

 C

 D

 E

Você assinalou essa alternativa (E)

Questão 8/10 - Eletrônica Analógica
O inversor lógico de uma placa de circuitos digitais, com tecnologia TTL, deve acionar o relé, como mostrado na
figura a seguir. Deseja-se especificar um transistor bipolar para fazer a conexão entre o inversor lógico e o relé.

Calcular o valor da resistência RB e o valor mínimo do ganho de corrente ß para que o relé seja acionado quando o
inversor TTL estiver com a saída no estado lógico "1".
 A RB = 18,75 kOhm e ßmin = 175
 B RB = 10,5 kOhm e ßmin = 100
 C RB = 10,75 kOhm e ßmin = 250
 D
RB = 8,75 kOhm e ßmin = 100
Você assinalou essa alternativa (D)
 E RB = 12,25 kOhm e ßmin = 250

Questão 9/10 - Eletrônica Analógica
Considere o circuito a seguir com os diodos ideais e com as entradas A, B, C e D podendo assumir somente os valores
de tensão de 5 V (nível lógico 1) e 0 V (nível lógico zero).


Determine a expressão lógica booleana para a saída Y.
 A

 B

 C

 D

Você assinalou essa alternativa (D)
 E


Questão 10/10 - Eletrônica Analógica
Atualmente os diodos LED são usados em inúmeras aplicações, em iluminação, em telas de TV e equipamentos, em
artes, em transmissão de sinais, etc.
Verificar qual das seguintes afirmações é verdadeira considerando que as lâmpadas LED estão substituindo as antigas
lâmpadas incandescentes.
 A Em termos de conforto para a visão, as lâmpadas LED superam amplamente as lâmpadas incandescentes.
 B A lâmpada LED permite uma maior dispersão da luz pelo fato da mesma não ser direcionada.
 C
Mesmo sendo uma tecnologia muito nova não existem diferenças na durabilidade e qualidade de iluminação
entre lâmpadas das mesmas características.
 D A lâmpada LED tem baixa durabilidade.
 E
Quase toda a energia consumida por uma lâmpada LED é liberada como luz, portanto não há praticamente
liberação de calor.
Você assinalou essa alternativa (E)


Questão 1/10 - Eletrônica Analógica

Os circuitos ceifadores são usados em sistemas de proteção tais como disjuntores e filtros de linha.Na figura a seguir
são mostrados os sinais de entrada e saída de um ceifador.





Determinar quail das funções de transferência corresponde ao circuito cujos sinais de entrada e saída estão
representados na figura.
 A

 B

Você assinalou essa alternativa (B)
 C

 D

 E


Questão 2/10 - Eletrônica Analógica
Um amplificador transistorizado é alimentado por uma fonte de 12V. O sinal de entrada é de 2V, a resistência de base
RB = 50kOhm, a de coletor RC = 3kOhm e a de emissor RE = 1kOhm.

Considerando o ß do transístor igual a 300 e VBE = 0,7V, qual é a tensão de saída vo?
 A 7,5V
 B 9V
 C
8,6V
Você assinalou essa alternativa (C)
 D 8,9V
 E 4V

Questão 3/10 - Eletrônica Analógica
Todos os sistemas eletrônicos dependem de materiais semicondutores. O silício é o material semicondutor mais
abundante na natureza. Mas para poder ser usado para a fabricação de dispositivos eletrônicos deve ser dopado com
impurezas (átomos de outros elementos químicos). O silício puro deve ser contaminado para formar as junções p-n
responsáveis pelas funcionalidades de todos os dispositivos eletrônicos.
Considerando as características de uma junção p-n qual das seguintes afirmações é verdadeira?
 A Os semicondutores têm portadores livres que permitem a condução de corrente em qualquer circunstância.
 B
Os mecanismos de condução de corrente numa junção p-n são difusão ederiva.
Você assinalou essa alternativa (B)
 C Os elétrons de condução são a ausência de lacunas.
 D Uma junção p-n polarizada reversa permite circulação de corrente no circuito.
 E A barreira de potencial da junção aumenta com a polarização direta.

Questão 4/10 - Eletrônica Analógica
Para o circuito da figura:


Considerando a segunda aproximação do diodo, determine o valor aproximado da tensão da fonte Vi para produzir
uma corrente ID = 9,5 mA no diodo D (diodo de silício).
 A 10,93V
 B
9,28V
Você assinalou essa alternativa (B)
 C 8,31 V
 D 7,33 V
 E 6,56 V

Questão 5/10 - Eletrônica Analógica
 Os diodos do circuito são ideais:


Determine para o circuito a seguir o valor da tensão (V) e da corrente (I) no sentido da flecha:
 A V=5V, I=5mA
 B V=2V, I=2mA
 C V=3V, I=3mA
 D V=2,5V, I=1,5mA
 E
V=3V, I=2mA
Você assinalou essa alternativa (E)

Questão 6/10 - Eletrônica Analógica
Atualmente os diodos LED são usados em inúmeras aplicações, em iluminação, em telas de TV e equipamentos, em
artes, em transmissão de sinais, etc.
Verificar qual das seguintes afirmações é verdadeira considerando que as lâmpadas LED estão substituindo as antigas
lâmpadas incandescentes.
 A Em termos de conforto para a visão, as lâmpadas LED superam amplamente as lâmpadas incandescentes.
 B A lâmpada LED permite uma maior dispersão da luz pelo fato da mesma não ser direcionada.
 C
Mesmo sendo uma tecnologia muito nova não existem diferenças na durabilidade e qualidade de iluminação
entre lâmpadas das mesmas características.
 D A lâmpada LED tem baixa durabilidade.
 E
Quase toda a energia consumida por uma lâmpada LED é liberada como luz, portanto não há praticamente
liberação de calor.
Você assinalou essa alternativa (E)

Questão 7/10 - Eletrônica Analógica
Um equipamento de som começou a apresentar mau funcionamento e foram feitos vários testes. O teste da fonte de
alimentação detectou que ela, em vez de fornecer uma tensão contínua estava entregando uma tensão variável e
instável.
Para que este equipamento funcione corretamente, a tensão providenciada pela fonte deve ser contínua e imune a
variações de tensão da rede elétrica. Para regular esta tensão, diodos zener são usados como referência de tensão e
como regulador shunt. Quando conectado em paralelo com uma fonte de tensão estando reversamente polarizado, o
diodo rompe por avalanche se a tensão de entrada é maior do que a tensão de ruptura, fixando uma tensão de
ruptura reversa chamada tensão de zener (VZ ). Esta tensão é extremamente estável e praticamente independente de
temperatura.
No circuito da figura, vi representa a tensão necessária para polarizar reversamente o diodo zener, e a impedância
equivalente que o zener está enxergando.

A fonte de alimentação estava com o diodo zener de referência queimado e ele precisa ser trocado. Se a máxima
tensão de polarização que o sistema vai fornecer (tensão transitória) é 12 [V] , e a tensão de referência que o
sistema precisa é VZ= 6 [V] o diodo deverá ser escolhido considerando a máxima corrente que ele poderá suportar.
Mas na hora da troca devemos considerar que quanto mais corrente o diodo aguenta, mais caro é o componente.
Considerando a segurança do sistema (a corrente que o dispositivo suporta dever ser 10% maior do que a máxima
corrente que vai circular no circuito) e o menor custo do conserto, o diodo zener escolhido deverá ter uma máxima
corrente reversa de aproximadamente (maior):
 A

 B

 C

Você assinalou essa alternativa (C)
 D

 E


Questão 8/10 - Eletrônica Analógica
Para o circuito de configuração com polarização fixa a seguir,

determine os valores referentes ao ponto quiescente: IBq, ICq e VCEq, considerando que o ganho de corrente ß é igual a
90.
 A IBq = 31,9 µA; ICq = 2,87 mA; VCEq = 7,25 V
 B IBq = 33,4 µA; ICq = 3 mA; VCEq = 6,9 V
 C IBq = 28,5 µA; ICq = 2,87 mA; VCEq = 7,25 V
 D
IBq = 30,4 µA; ICq = 2,74 mA; VCEq = 7,6 V
Você assinalou essa alternativa (D)
 E IBq = 31,9 µA; ICq = 3 mA; VCEq = 6,9 V

Questão 9/10 - Eletrônica Analógica
O diodo do circuito é ideal:

Determine o valor da tensão (V) e da corrente (I) no sentido convencional.
 A
V=5V, I=0,25mA
Você assinalou essa alternativa (A)
 B V=5V, I=2,5mA
 C V=2,5V, I=0,25mA
 D V=3V, I=0,3mA
 E V=3V, I=1,5mA

Questão 10/10 - Eletrônica Analógica
Os diodos zener são usados em inúmeros circuitos tais como reguladores de tensão, circuitos de proteção e circuitos
que precisem de uma referência de tensão que não seja afetada (ou seja fracamente afetada) pela temperatura. O
circuito da figura representa um sistema de proteção. Em condições normais de funcionamento a tensão de entrada
varia entre 0 e 30V.


Definir a tensão do zener de proteção e o valor da corrente do fusível U1, sendo que a tensão na entrada pode atingir
100V (sobrepico de tensão - transitório), a tensão na carga (RL) não pode ultrapassar 6V e a corrente reversa que o
zener suporta é de 1,5A.
 A Tensão de zener VZ = 6V, corrente do fusível 1,5A.
 B Tensão de zener VZ = 4V, não precisa de fusível.
 C Tensão de zener VZ = 5,5V, não precisa de fusível.
 D Tensão de zener VZ = 6,5V, corrente do fusível 2A.
 E
Tensão de zener VZ = 5,5V, corrente do fusível 1,4A.
Você assinalou essa alternativa (E)


Questão 1/10 - Eletrônica Analógica
O circuito abaixo é constituído por um MOSFET de modo depleção que está submetido a uma tensão VGS = 1V


Determine a tensão dreno-fonte para tal configuração.
 A 30V
 B 26,26V
 C
21,36
Você assinalou essa alternativa (C)
 D 25,22V
 E 19,84V

Questão 2/10 - Eletrônica Analógica
A série e a transformada de Fourier permitem estudar sinais e funções no domínio da frequência.
Assinale a resposta correta.
 A O espectro do sinal é representado como um diagrama de fluxo.
 B
Qualquer sinal pode ser representado pela soma de n componentes senoidais.
Você assinalou essa alternativa (B)
 C A onda quadrada é formada pela soma de componentes quadradas com amplitudes e frequências diferentes.
 D A onda senoidal é formada pela soma de componentes senoidais com amplitudes e frequências diferentes.
 E O espectro de fase do sinal é zero.

Questão 3/10 - Eletrônica Analógica
Para as seguintes afirmações
assinale a alternativa correta:
 A A realimentação negativa aumenta o ganho do sistema estabilizando e melhorando o mesmo.
 B
A realimentação positiva leva o sistema a trabalhar em uma região instável.
Você assinalou essa alternativa (B)
 C O ganho realimentado A de um sistema é independente da frequência.
 D A realimentação negativa diminui a banda passante.
 E O ganho realimentado A de um sistema aumenta com a realimentação negativa.

Questão 4/10 - Eletrônica Analógica
Em instrumentos musicais como a guitarra por exemplo, as vibrações mecânicas das cordas produzidas pelos dedos
do músico enquanto toca são captadas por sensores específicos chamados captadores. Captadores são sensores
indutivos constituídos por espiras enroladas num núcleo magnético com o polo norte orientado para a corda
metálica, induzindo um campo magnético nela. Quando a corda se movimenta, gera um campo magnético variável
nas espiras. Esta variação do campo magnético gera uma corrente variável(e tensão equivalente) proporcional à
movimentação da corda. Este sinal elétrico corresponde ao som da guitarra e tem que passar por um amplificador
para poder ser ouvido.
O circuito da figura representa a etapa de entrada do sistema de amplificação. O sinal entregue pelo captador tem
uma amplitude máxima de 200 [mV]. Esta etapa deve elevar esta tensão a 5 [V] para poder ser lido pelo módulo
digital.

Qual deve ser o valor do resistor R1 para que para uma tensão de entrada vi=200 [mV] , a saída seja vo=5 [V]?
 A

Você assinalou essa alternativa (A)
 B

 C

 D

 E


Questão 5/10 - Eletrônica Analógica
Os dois amplificadores estão ligados a uma carga de 10kOhm como mostrado na figura.

Qual deve ser o valor da fonte V3 para que circule uma corrente de 5mA na carga?
 A V3=5V
 B V3=10V
 C V3=15V
 D
V3=12V
Você assinalou essa alternativa (D)

Questão 6/10 - Eletrônica Analógica

No circuito a seguir,

Qual seria o valor da resistência R para que vo seja -15V?
 A R=35k
 B
R=41k
Você assinalou essa alternativa (B)
 C R=45k
 D R=32k
 E R=120k

Questão 7/10 - Eletrônica Analógica
O circuito somador da figura tem uma tensão de saída vo = -6V.

Qual é o valor da resistência R para que esta condição seja cumprida?
 A
R=1k
Você assinalou essa alternativa (A)
 B R=1,5k
 C R=2,1k
 D R=3k
 E R=3,3k

Questão 8/10 - Eletrônica Analógica
No circuito a seguir,

Qual seria o valor da tensão V para que vo seja -20V?
 A V=5V
 B V=6V
 C
V=7V
Você assinalou essa alternativa (C)
 D V=8V
 E V=9V

Questão 9/10 - Eletrônica Analógica
Para o circuito a seguir:

Determine qual o valor da tensão VDS quando VGS = 0V e VGS = 5V
 A VDS = 0V, VDS = 8V
 B
VDS = 10V, VDS = 8V
Você assinalou essa alternativa (B)
 C VDS = 5,4V, VDS = 8V
 D VDS = 10V, VDS = 3V
 E VDS = 8,5V, VDS = 0V

Questão 10/10 - Eletrônica Analógica
Em um projeto de uma fonte de alimentação, representada em parte pelo circuito abaixo, utilizou-se um MOSFET do
tipo intensificação, onde um dos parâmetros requeridos foi VDS = 15V.

Qual o valor de VGS para que tal exigência seja cumprida?
 A 7,92V
 B 4,99V
 C 4,46V
Você assinalou essa alternativa (C)
 D 5,35V
 E 5V

Mais conteúdos dessa disciplina
