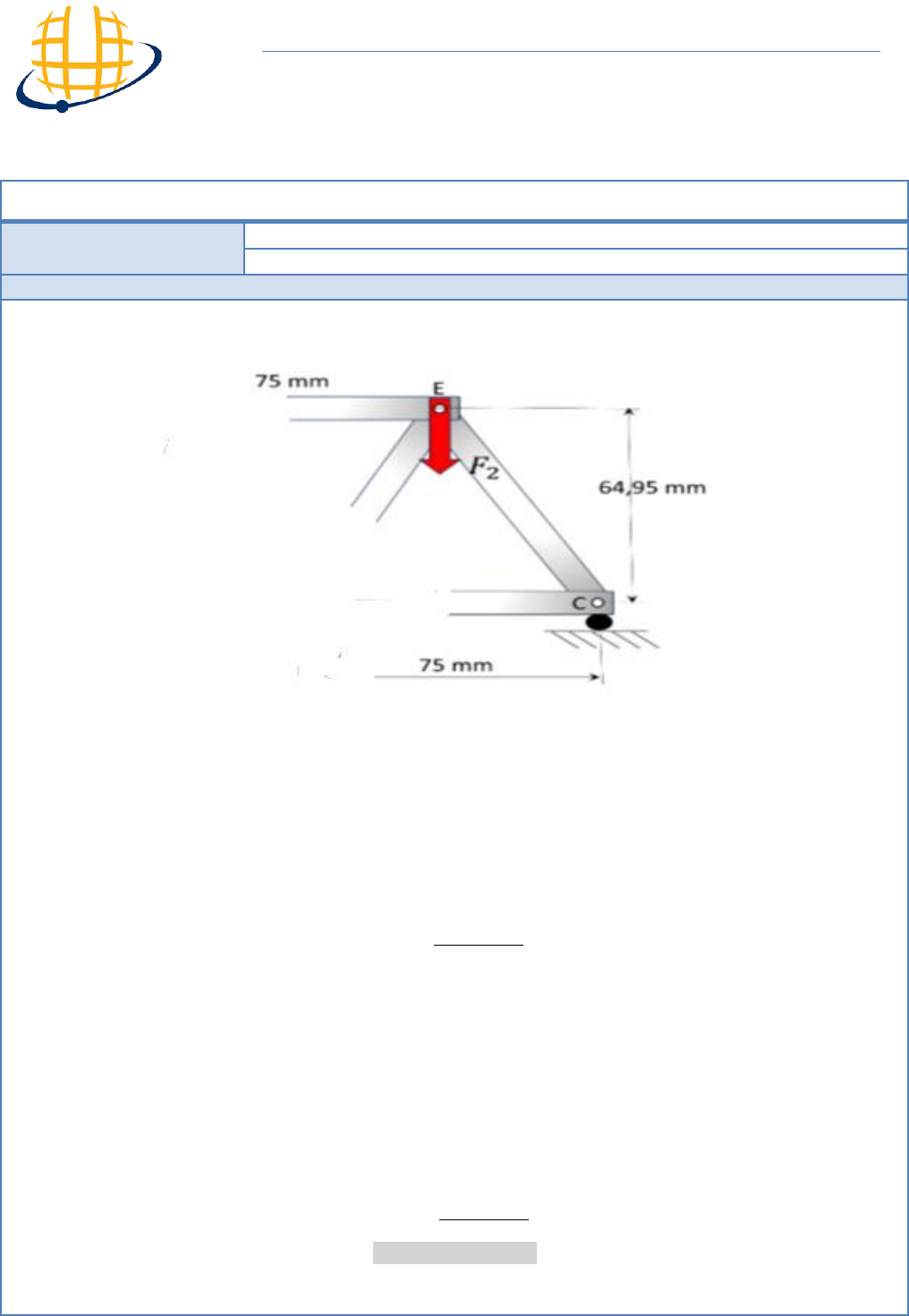

Relatório Identificação do aluno Nome: UELQUES DOS SANTOS DOS REIS RU:1811069 ETAPA I Calcule as forças nas barras BC, BE e DE da treliça, abaixo: Calcular a reação de apoio: ∑ 𝑀𝐴 = ∅ −𝑭𝟏. 𝒅𝟏 − 𝑭𝟐. 𝒅𝟐 − 𝑭𝟑. 𝒅𝟑 + 𝑪𝒚 . 𝒅𝟒 = ∅ (−𝟎, 𝟒𝟗𝟎𝟓). 𝟑𝟕, 𝟓 − 𝟎, 𝟒𝟗𝟎𝟓. 𝟏𝟏𝟐, 𝟓 − 𝟎, 𝟒𝟗𝟎𝟓 . 𝟕𝟓 + 𝑪𝒚 . 𝟏𝟓𝟎 = ∅ −𝟏𝟖, 𝟑𝟗𝟑𝟕𝟓 − 𝟓𝟓, 𝟏𝟖𝟏𝟐𝟓 − 𝟑𝟔, 𝟕𝟖𝟕𝟓 + 𝟏𝟓𝟎𝑪𝒚 = ∅ −𝟏𝟏𝟎, 𝟑𝟔𝟐𝟓 + 𝟏𝟓𝟎𝑪𝒚 = ∅ 𝑪𝒚 = 𝟏𝟏𝟎, 𝟑𝟔𝟐𝟓 𝟏𝟓𝟎 𝑪𝒚 = 𝟎, 𝟕𝟑𝟓𝟕𝟓N Utilizando o método das seções, determinar a força em cada barra: ∑ 𝑭𝒚 = ∅ −𝑭𝟐 + 𝑪𝒚 + 𝑭𝑩𝑬. 𝐜𝐨 𝐬 𝟑𝟎 ° = ∅ (−𝟎, 𝟒𝟗𝟎𝟓) + 𝟎, 𝟕𝟑𝟓𝟕𝟓 + 𝑭𝑩𝑬. 𝟎, 𝟖𝟔𝟔𝟎𝟐𝟓 = ∅ 𝟎, 𝟐𝟒𝟓𝟐𝟓 + 𝟎, 𝟖𝟔𝟔𝟎𝟐𝟓𝑭𝑩𝑬 = ∅ 𝑭𝑩𝑬 = 𝟎, 𝟐𝟒𝟓𝟐𝟓 𝟎, 𝟖𝟔𝟔𝟎𝟐𝟓 𝑭𝑩𝑬 = 𝟎, 𝟐𝟖𝟑𝟏𝟗𝟎𝑵 ∑ 𝑀𝐵 = ∅ 𝑭𝑫𝑬. 𝒅𝟏 − 𝑭𝟐. 𝒅𝟐 + 𝑪𝒚 . 𝒅𝟑 = ∅ 𝑭𝑫𝑬. 𝟔𝟒, 𝟗𝟓 − 𝟎, 𝟒𝟗𝟎𝟓. 𝟑𝟕, 𝟓𝟎 + 𝟎, 𝟕𝟑𝟓𝟕𝟓 . 𝟕𝟓 = ∅ 𝟔𝟒, 𝟗𝟓𝑭𝑫𝑬 − 𝟏𝟖, 𝟑𝟗𝟑𝟕𝟓 + 𝟓𝟓, 𝟏𝟖𝟏𝟐𝟓 = ∅ 𝟔𝟒, 𝟗𝟓𝑭𝑫𝑬 − 𝟏𝟖, 𝟑𝟗𝟑𝟕𝟓 + 𝟓𝟓, 𝟏𝟖𝟏𝟐𝟓 = ∅ 𝑭𝑫𝑬 = 𝟑𝟔, 𝟕𝟖𝟕𝟓 𝟔𝟒, 𝟗𝟓 𝑭𝑫𝑬 = 𝟎, 𝟓𝟔𝟔𝟑𝟗𝑵 ∑ 𝑭𝑿 = ∅ 𝑭𝑫𝑬 − 𝑭𝑩𝑬. 𝒔𝒆𝒏𝟑𝟎° − 𝑭𝑩𝑪 = ∅ 𝟎, 𝟓𝟔𝟔𝟑𝟗 − 𝟎, 𝟐𝟖𝟑𝟏𝟗𝟎. 𝒔𝒆𝒏𝟑𝟎 − 𝑭𝑩𝑪 = ∅ 0,56639 - 0,141595−𝑭𝑩𝑪 = ∅ 𝑭𝑩𝑪 = 𝟎, 𝟒𝟐𝟒𝟕𝟗𝟓𝑵 ETAPA II Determinar as forças em barra da treliça utilizando o ftool. ETAPA III Reproduzir a treliça utilizando o kit mola no polo de apoio presencial (PAP):
