Colheita e qualidade da fibra
do algodão
Prof. Amilton Ferreira da Silva
Sete Lagoas, Outubro de 2018
Colheita do algodão
• Nível mundial – Cultivo familiar, colheita essencialmente
manual

• EUA, Uzbequistão e Brasil principalmente – áreas
extensas – Colheita mecânica

• Se desenvolveu em grande escala nos EUA a partir da
segunda guerra mundial.

• Adoção da colheita mecanizada (EUA)
• 1922 – 22%
• 1954 – 59%
• 1972 – 99%

Mecanizada x manual
• Reduz mão de obra;

• Menores custos operacionais;

• Otimiza tempo;

• Viabiliza o plantio em grande escala;

• Teor de impurezas é menor (Se bem feita).
• A colheita deve ser feita por etapas
• A primeira “apanha” quando 50% a 60% dos frutos estiverem
abertos (Capulhos).
• A colheita deve ser realizada em dia de sol.

• Efetuadas por camadas da planta de algodão
•Baixeiro, médio e ápice

• Rendimento de colheita: um bom colhedor apanha cerca de 45kg
de algodão por dia


Colheita manual
Fonte:www.novatrento.com.br
Colheita manual
• Etapa importante na preservação da qualidade da
fibra;

• Com a migração da cultura algodoeira para o cerrado e
as extensas áreas de plantio, a colheita mecanizada
praticamente extinguiu a colheita manual.

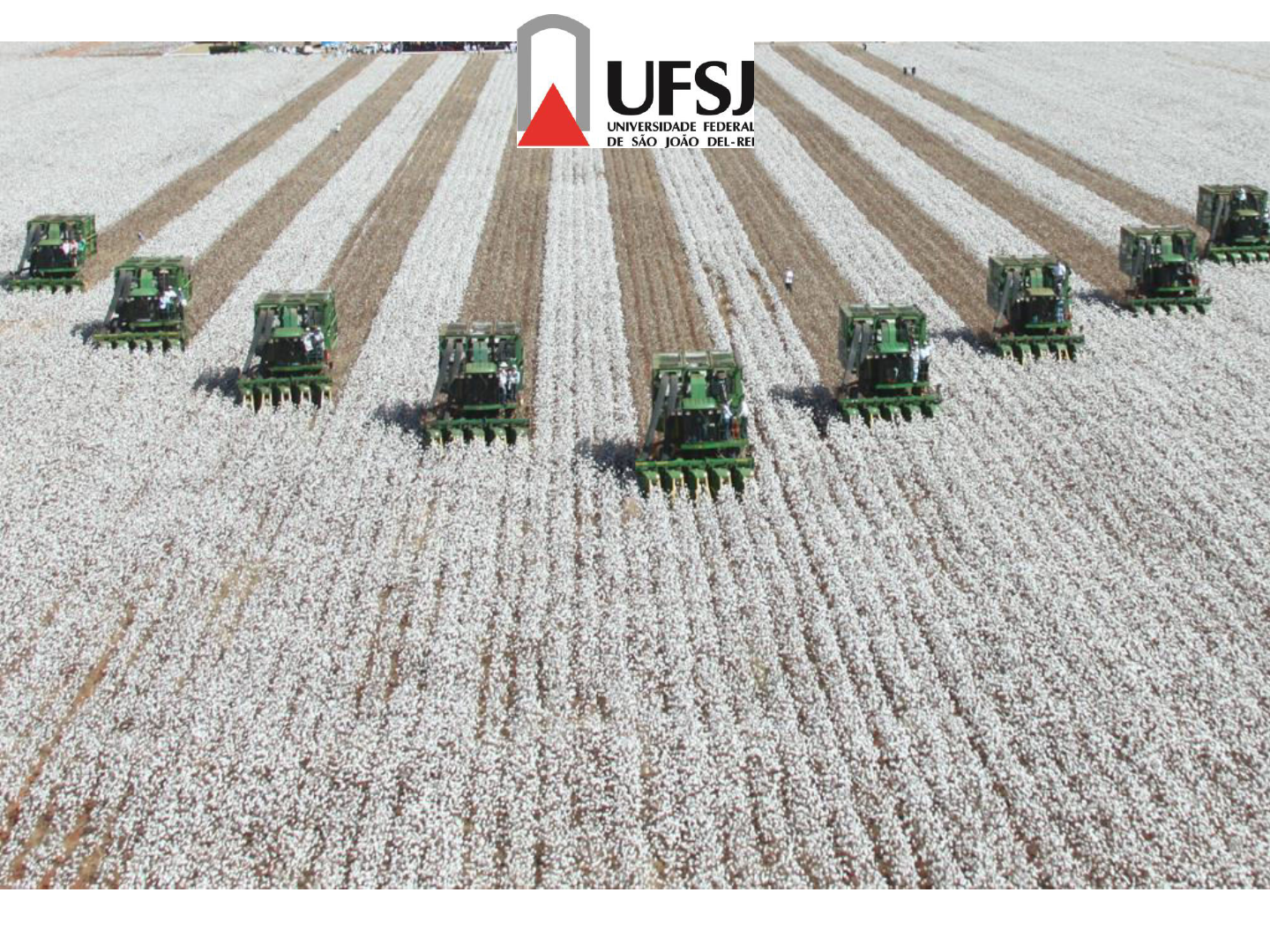

Colheita mecanizada
Fonte: dafvm.msstate.edu
Primeiras colhedoras de algodão
 1928 Model "E" Cotton Picker Machine Fonte: texasescapes.com
Primeiras colhedoras de algodão
Fonte: dafvm.msstate.edu
Máquinas presentes no Brasil
• Colhedora Picker, de fusos
• Essas colhedoras colhem mais de 90% do algodão
brasileiro
• Cultivado em sistema de espaçamento de 0,76 a
0,90 cm

• Principio: Com a ajuda de fusos de aço com
diversos movimentos de rotação, enrolar o algodão
e extrai-lo do capulho aberto.
Sistema recolhedor com fusos e desfibrador
Funcionamento da colhedora
• As plantas são conduzidas para os tambores
colhedores;

• A extração da fibra se dá pelos fusos giratórios;

• Após separado, o sistema pneumático é acionado
pelas turbinas e succiona o algodão até o cesto,
nesse processo ocorre uma pré-limpeza.
Reguladores básicos da colhedora
• Regulagens feitas diariamente para preservar a
qualidade do algodão.

• Pressão das placas
• Distância do desfibrador para o fuso
• Escova de limpeza dos fusos
• Ajuste de posição dos fusos em relação ao tambor
• Ajuste de altura do tambor (Corpo da colheita)
• Lubrificação
Regulagem da folga entre fusos e placa de pressão
(Foto: Evandro Ribeiro)
Reguladores básicos da colhedora
Colhedoras
• A maior parte do parque de máquinas no Brasil é da marca
John Deere (Modelos JD 9970, JD 9976, JD 9996 e JD 7760).
• A mais recente (JD 7760) tem capacidade de produzir
fardinhos compactados de algodão em caroço de 2,5 a 3 t.
Sistema de enfardamento cilíndrico
• Enfardamento dentro da própria máquina;

• Descarregamento sem a necessidade de parar a
máquina;

• Não há contato com o solo;

• Sistema mais moderno de colheita de algodão.
Fonte: www.ampasul.com.br
Sistema de enfardamento cilíndrico
Fonte: www.gruposinagro.com.br12

www.lettosimoes.com.br
Sistema de enfardamento cilíndrico
Como funciona o enfardamento cilíndrico
enfardamento cilíndrico

Fonte: www.deere.com.br
• As máquinas Case IH são de modelo CASE IH 2555, CASE IH
420, CASE IH 610 e case IH 635 Module express, esta última
produzindo fardões quadrados compactados de algodão em
caroço de aproximadamente 4,5 t.
Colhedoras
Fonte: www.caseih.com
Enfardamento retangular na colhedora
Fardões – fora da colhedora
Fonte: fazplanalto.wordpress.com
1. Descarga da colhedoa
no Reboque basculante
(Bass Boy)
2. Descarga do Reboque
basculante na prensa
compactadora
Prensa compactadora
Foto: Lucas Sttraci
Comporta aproximadamente 4 cestos cheios da colhedeira para formar um
fardão (+/- 10 toneladas) - Densidade de 200kg/m3
Fardões
• A ideia dos fardões foi a de possibilitar o armazenamento
em campo do algodão que não pudesse ser processado
imediatamente, permitindo que a colheita seguisse
independentemente do beneficiamento

• Prensagem pode chegar a uma densidade de 180 até 250
kg/m3, o que permite que o fardão não se desmanche
quando for retirado da prensa.
Algumas plataformas de colheita Picker de fusos foram
desenvolvidos para poder colher linhas com espaçamento
mais estreito, de menos de 0,50m.

Colhedoras
Colhedora do tipo “stripper”
• Menos utilizada


• Mais usada na colheita do algodão adensado


• Consiste em arrancar , com diversos sistemas de escovas ou
dentes, o capulho inteiro da planta e em uma segunda
etapa, eliminar as casquinhas (Carpelos do capulho) e
pedaços de ramos laterais.
Retira os capulhos com os pentes e/ou dedos com auxílio de um
molinete;

 A colheita não é seletiva, arrancando partes da planta (brácteas, ramos,
maçãs imaturas) que não passam entre os pentes da unidade de
colheita;

 Após a retirada pelos dedos os capulhos são conduzidos aos dutos por
uma rosca-sem-fim;

 As colhedoras são equipadas com 1 ou 2 limpadores (HL) que fazem a
pré-limpeza do algodão em caroço, removendo parte do material
indesejável;

 Ocorre aumento da contaminação da fibra reduzindo a sua qualidade.
Colhedora do tipo “stripper”
Fonte: www.abrapa.com.br
Colhedora do tipo “stripper”
Detalhes da plataforma de colheita “stripper” acoplada na colheitadeira (A) e roscasem-
fim para o transporte do algodão em caroço até os dutos (B). Fotos: Silva, O.R.R.F.
Colhedora do tipo “stripper”
Máquina antiga com plataforma “stripper” de pente para colheita do algodão adensado
Foto: Silva, O.R.R.F.
A colheita do algodão adensado com Picker e
“stripper”
De acordo com CHANSELME e RIBAS (2010) as colheitas com os
diferentes tipos de colheitadeiras ocasionam as seguintes
alterações na fibra:

A colheita com “stripper” apresenta 16% de material estranho
contra 7,7 % em colhedoras de fusos (Picker);

Para produzir um fardo de 200 kg de fibra são necessários:
•530 kg de algodão em caroço colhido com “Picker”
•670 kg de algodão em caroço colhido com “stripper”

Fonte: Valdinei Sofiatti, Embrapa Algodão
Algodão em caroço colhido com colheitadeira “stripper” de pente com pré-
limpeza na colheita por meio de dois extratores HL Foto: Silva, O.R.R.F.
Colhedoras “stripper”
Diversos modelos de colheitadeiras stripper de ‘pente’ (A- Busa; B-
Wouchuck ; C- Montana; D- Dalazen)
Desempenho das colhedoras
• Pontos que devem ser observados ao implantar e
manejar a cultura para se obter o máximo
desempenho da colhedora:

•Semeadura em linha reta;

•Tamanho homogêneo das plantas;

•Em condições normais, colhem entre 15 a 17
hectares/dia (Picker)
• Algodão – Crescimento indeterminado.
•Arquitetura de plantas, precocidade, maturação
homogênea dos frutos;

•Terreno plano (Máximo 8% de declividade)
Desempenho das colhedoras
• Altura ideal das plantas entre 1,0 e 1,3 m.

• Desfolhantes: A recomendação é aplicar quando 60 a
70% dos capulhos estiverem abertos;
•Ex: ethephon (ácido 2 cloro etil fosfônico), thidiazuron (N-
fenil-N’-1,2,3,-thiadiazol-5-ureia) e dimethipim (2,3- dehidro-
5,6-dimetil-1,4,-dithiin-1-1-4-4-tetraoxido)

• Uso de dessecantes deve ser evitado.

• A presença de folhas verdes prejudica a qualidade da
fibra ( Manchas).
Desempenho das colhedoras• Mais de 90% dos capulhos abertos (Ideal 100%)

• Umidade ideal de no máximo da pluma de 8% e da semente abaixo
de 12%.

• Evitar a colheita nos horários mais frescos do dia
• (orvalho/umidade) – embuchamento.

• Perdas admitidas: até 10%

• Velocidade média de trabalho: 3,5 km/h

• Presença de plantas daninhas – dificuldade na colheita e
depreciação da fibra


Desempenho das colhedoras
Medidas de seguranças
• As colheitadeiras de algodão são máquinas
complexas, delicadas, caras e perigosas quando
funcionam;

• Capacitação dos operadores;

• Limpeza diária;

• É recomendado que a máquina seja acompanhada
ao longo do dia por um tanque de água.
Pós colheita
• Destruição das soqueiras

• Rotação de culturas

• Vazio sanitário
•Mato Grosso: 16 de setembro e 30 de
novembro
•Minas Gerais: 20 de setembro e 30 de
novembro

Transporte
Transporte de fardões - Transmódulo
Fonte: www.terrastock.com.br
Fonte: www.busa.com.br
Transportando os fardões
Transporte
Transporte de fardos
cilíndricos
Beneficiamento do algodão
• Consiste em separar a fibra do caroço

• Etapa de transformação do algodão, essencial para a sua
valorização;

• Todas as etapas do processo de beneficiamento têm um
impacto sobre os componentes do lucro da empresa que são
a produção (ritmo de beneficiamento), custo de produção,
rendimento de fibra e qualidade.
• Inicialmente, o beneficiamento se dava manualmente ou
com a utilização de um descaroçador denominado Churka,
originado na Índia (300 a.C.).

• Em meados de 1794, o americano Eli Whitney patenteou
uma máquina que utilizava dentes metálicos inseridos num
tambor de madeira

• Dois anos depois da invenção de Whitney, outro construtor
americano, Henry O. Holmes, apresentou uma máquina
utilizando serras circulares montadas num eixo e girando
entre costelas metálicas
Beneficiamento do algodão
Descaroçador de Whitney. (Fonte:
PILETTE, 1959, p. 29).
Descaroçador de Holmes. (Fonte:
PILETTE, 1959, p. 29).
Modelo de Churka oriental.
(Foto: CIRAD, [19--]).
beneficiamento do algodão
beneficiamento do algodão
Usina moderna de fabricação brasileira.
(Foto: Cotimes, 2007).
Fases do beneficiamento
1. Recepção, qualificação e armazenamento temporário
(pode ser necessária uma secagem)


2. Separação da fibra/semente



3. Prensagem, enfardamento e armazenamento da fibra.
1. Limpeza antes do
descaroçamento (Pré-limpeza);
2. No descaroçador ( Limpeza da
fibra);
3. Após o descaroçamento (
Limpeza da fibra)


Importância do beneficiamento
• Retirada as impurezas que vieram do campo;

• Cuidado: regulagem e manutenção das máquinas;

• Evitar esmagamento das sementes
• Prejudica a qualidade do algodão
• Provocando mudança de cor e pegajosidade da fibra
Prensagem e enfardamento
Qualidade da fibra
• Para que as máquinas de beneficiamento operem com maior
eficiência e para obter fibra e semente de boa qualidade, é
recomendado que o algodão em caroço, ao entrar na usina,
apresente as seguintes características:

• Umidade do algodão em torno de 7%;

• Sem excesso de impurezas;

• Isenta de pragas e doenças;

• Grau e maturidade ideal ( Verificada em laboratório).
Qualidade da fibra –
Comercialização
• Nas últimas décadas, outras características da fibra do algodão,
além do comprimento e do tipo, passaram a ter importância na
determinação do valor final da fibra do algodão.

• Aparelhos para se analisar as características físicas da fibra;

• Equipamento HVI “ High Volume Instruments”

• A indústria têxtil nacional exige fibras médias, longas e
extralongas com as características que a indústria considera
ideais para fibra, cada vez mais finas e resistentes.
http://www.kuhlmann.com.br/lab/lab_primavera.php
Fonte: abapa.com.br
Interpretação do HVI
• Comprimento;
• Índice de uniformidade do comprimento;
• O conteúdo de fibras curtas;
• Resistência;
• Algongamento;
• O índice Micronaire;
• A quantidade (Número de partículas de impurezas);
• Área ocupada pelas impurezas em relação a área total;
• Grau de refletância;
• Grau de cor.

Controle de qualidade
TIPO: ASPECTO E COR GRAU DE FOLHA
CLASSIFICAÇÃO
VISUAL
Controle de qualidade
Para a classificação HVI
(Tabela 1), o primeiro dígito
é relativo ao tipo visual do
algodão (onde o tipo 1 é o
melhor e o 8 já é
considerado fora do
padrão), o segundo dígito
refere-se a cor (1-branco, 2-
ligeiramente creme, 3-
creme, 4-avermelhado) e o
terceiro dígito representa a
quantidade de impurezas e
folhas designado pelo grau
de folha da amostra (1 é o
menor número de folhas e
impurezas e 8 é fora do
padrão) (BRASIL, 2002).
Controle de qualidade
Custo de produção
http://www.imea.com.br/upload
/publicacoes/arquivos/03032017
194935.pdf
• Os preços da comercialização do algodão são determinados no
mercado internacional;
• O que influencia?
 Preço do dólar;
 Clima;
 Problemas nos países que importam;
 Mercado de sintéticos;
 Alta oferta.
Formação dos preços
Caroço do algodão
• O algodoeiro é também, produtora de proteína de qualidade,
podendo funcionar como suplemento protéico na
alimentação animal e humana;

• Logo após a separação da fibra, seu principal produto, é em
escala de importância é o óleo comestível;

• Quando o caroço de algodão é aberto para liberar o grão que
será esmagado, sobra a casca, excelente fonte de fibra
efetiva, com real capacidade de estimular o rúmen e de alta
palatabilidade para os ruminantes.

• No processamento, obtêm-se subprodutos :

• Primários
• O línter, a casca e a amêndoa;

• Secundários
• farinha integral, óleo bruto, torta e farelo;

• Terciários
• Óleo refinado, borra, farinha desengordurada.

Caroço do algodão
Torta de algodão
• Obtida após a extração do óleo, pode ser usada como
fertilizante, na indústria de corantes, na alimentação animal e
na elaboração de rações animais, devido ao seu alto valor
proteico.


• Importante: Os subprodutos são usados principalmente na
alimentação de poligástricos, pois o gossipol é tóxico aos
monogástricos
Produtos a partir do algodão
OBRIGADO
