Lista I Resposta no Domínio do Tempo

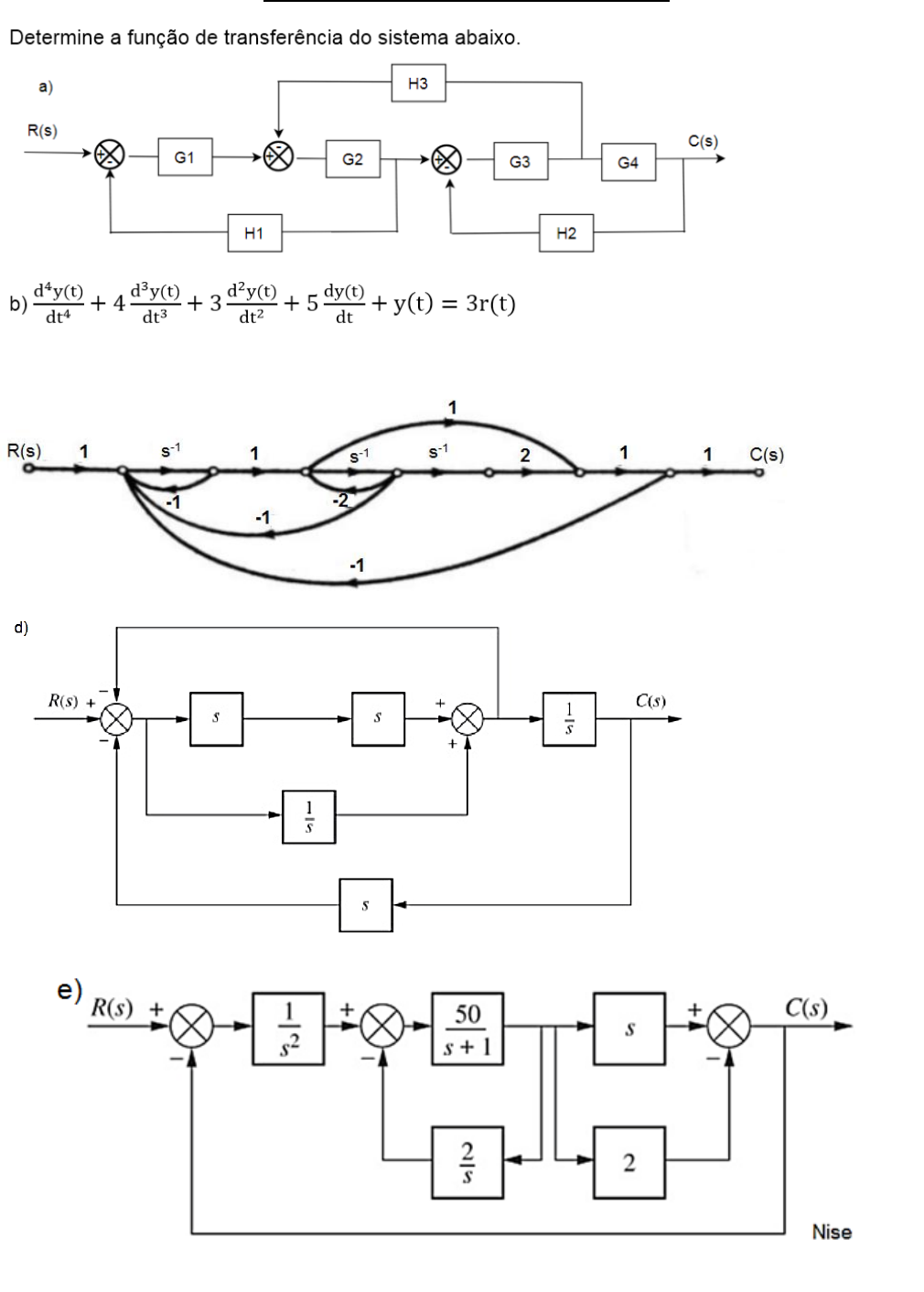

c)




1




a) O que são sistemas lineares e invariantes no tempo?
b) O que são sistemas dinâmicos?
c) Como o sistema deve se comportar quando se coloca um compensador para controlá-lo?
d) Se este sistema for excitado por uma parábola unitária, qual a condição para que ele tenha
um erro permanente nulo? Justifique.




2
3
4
5
6
7
8
A função de transferência em malha aberta de um sistema de controle com realimentação
unitária excitado por um degrau unitário é 𝐺(𝑠)𝐻(𝑠) =
5
𝑠+3
.
a) Defina e calcule o erro em regime permanente, os tempos de subida e de acomodação.
b) A resposta em regime permanente.
c) Esboce a curva de reação deste sistema no domínio do tempo assinalando os elementos
mais significativos.








9
10
11
12
13
14







15
16
17
18
19
20

Se a função de transferência em malha aberta de um sistema de controle com realimentação
unitária é 𝐺(𝑠) =
𝐾
𝑠(𝑠+5)
, determine:
a) O valor de K para que o sistema responda ao degrau unitário com 15% de overshoot.
b) O instante de pico.
c) A constante de tempo do sistema.
d) A resposta em regime permanente.

O diagrama de blocos da figura abaixo representa um sistema de controle de posição. Ele
controla um motor de corrente continua representado por um modelo simplificado de segunda
ordem. A velocidade angular do eixo é medida por um tacômetro que compõe o termo derivativo
da malha interna.
a) Construa o diagrama de fluxo de sinais deste sistema.
b) Determine as duas funções de transferência:
𝜃(𝑠)
𝜃𝑟(𝑠)
 𝑒
𝜃(𝑠)
𝑃𝑐(𝑠)
.
c) Analise o efeito de uma perturbação degrau unitário no sinal de saída deste sistema.
d) Determine os valores dos parâmetros Kp e Kd que permitam obter um sistema em malha
fechada com polos em - 6 ± j6.













21
22
23
A figura mostrada abaixo representa o sinal de saída de um sistema de primeira ordem quando
excitado por um degrau de amplitude 1,8. Determine a função de transferência deste sistema
(justifique sua resposta), conceitue constante de tempo e determine o tempo de subida e o tempo
de acomodação deste sistema.

a) Se um polo de um sistema se desloca no plano de Laplace sobre uma reta que passa
pela origem, o que as diversas respostas deste sistema têm em comum?
b) Se um polo de um sistema se desloca no plano de Laplace com a parte imaginaria
constante, o que as diversas respostas deste sistema têm em comum.
c) A função de transferência de um sistema é 𝐺(𝑠) =
𝑏
𝑠2+𝑎𝑠+𝑏
. Se a=4 e b=25, determine o
tempo de acomodação, instante de pico, a porcentagem de overshoot e os polos deste
sistema.
d) Determine os valores de a e b para que a parte imaginaria dos polos deste sistema não
se altere nas a parte real fique duas vezes maior.
e) Que se pode dizer do fator de amortecimento do sistema atual, comparando com o fator
de amortecimento do caso anterior?
