Cardiologia Ana Carolina Freire, 5° período

ELETROCARDIOGRAMA (ECG)

 Primeiro passo  Saber a identificação do
paciente (idade, gênero, peso, altura...), uma
vez que os parâmetros considerados normais do
ECG são diferentes a depender da idade do
paciente, biótipo também influencia.
 Segundo passo  Checar a padronização do
ECG.

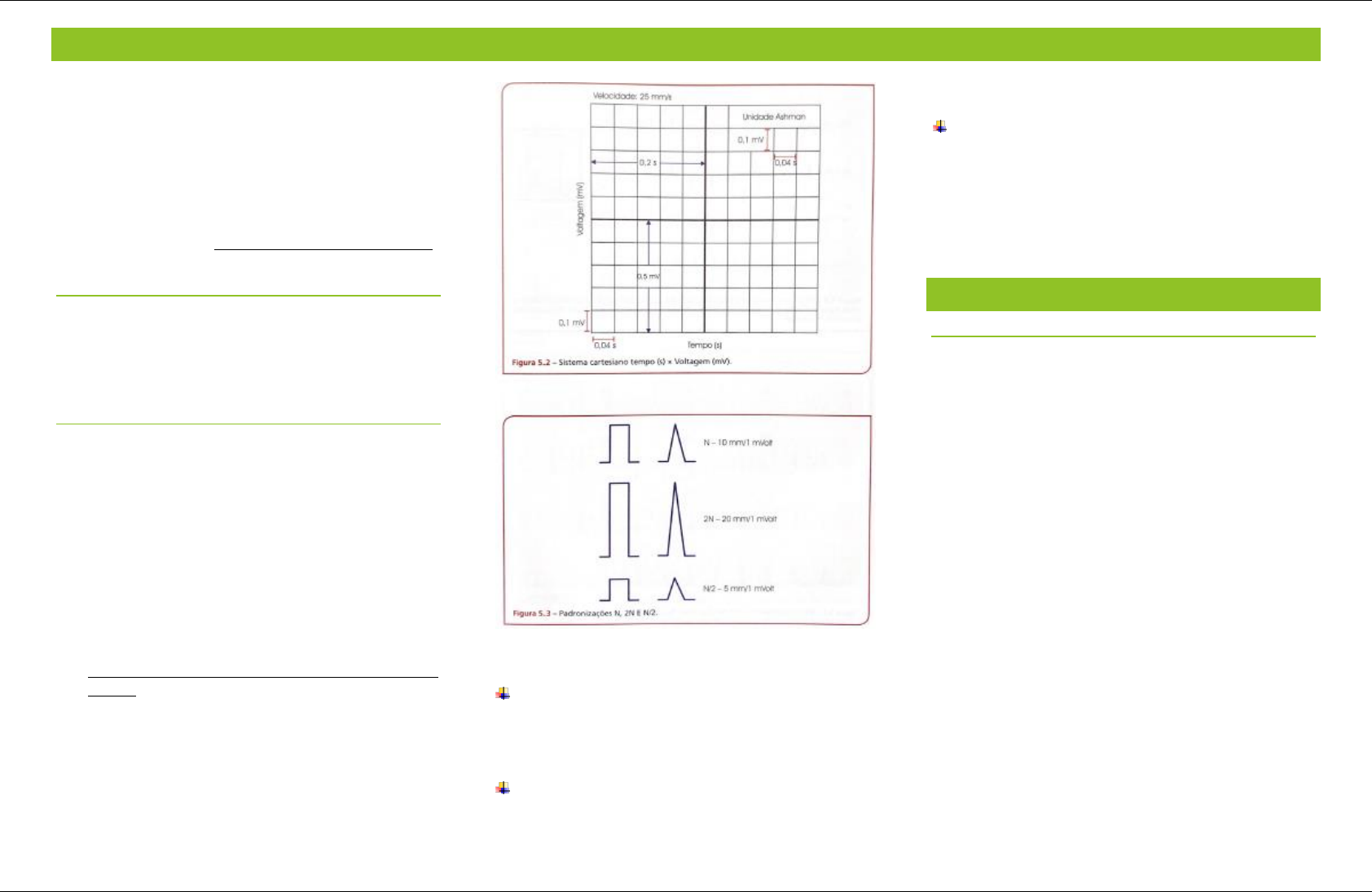

 O papel em que é registrado o ECG é dividido a
cada 1 mm por linhas horizontais e verticais,
formando um quadrado de 1 mm de lado.
EIXO HORIZONTAL
 Eixo horizontal  Representa o tempo em
segundos;
 A cada 5 linhas (ou 5 mm), estas se tornam mais
grossas formando um quadrado maior.
EIXO VERTICAL
 Representa a diferença de potencial em
milivoltagem (mV).
- Um quadrado menor representa a medida da
diferença de potencial de 0,1 Mv.
- 1 mV  Corresponde ao deslocamento de 10
quadrados grandes, também designado pela
letra N.
-Geralmente essa padronização é representada
por um retângulo de 5 mm de lado e 10 mm de
altura, que se localiza ao lado de cada derivação
eletrocardiográfica.
 Velocidade padrão de deslocamento  25
mm/s.
- O deslocamento de 1 mm, na horizontal,
corresponde a 0,04 s.
- Se a velocidade aumentar para 50 mm/s 
impressão que a FC do paciente está mais baixa
que o normal e ocorre o inverso se a velocidade
for diminuída 10 mm/s.





 Para confirmar que a padronização está correta
em relação à amplitude deve-se olhar para o
retângulo que fica no canto do ECG. O
convencional é que ele ocupe 10 quadrados
pequenos na vertical.
 Checar antes de iniciar o exame a interpretação
do exame, sua qualidade técnica, verificando a
presença de artefatos ou posicionamento
incorreto dos eletrodos.
 Deve-se também observar e ajustar a ativação
dos filtros (filtro muscular e filtro de rede
elétrica) e a faixa de frequência do sinal que
deverá estar entre 0,67 Hz e 150 Hz.
-Essa faixa permite a análise adequada dos
detalhes, reduzindo artefatos gerados pela
atividade muscular e pela rede elétrica.

TRAÇADO DO ELETROCARDIOGRAMA
SISTEMA DE CONDUÇÃO DO CORAÇÃO
 O ECG é baseado no potencial de ação da célula
cardíaca.
! Os cardiomiócitos contraem quando há
sístole.
 Para gerar o estímulo elétrico é preciso que haja
uma modificação dos íons, permitindo que a
bomba de Na e K faça essa troca de íons e para
isso é necessário ter energia.
 Cada parte do coração tem uma frequência
determinada de despolarização
(descarregamento que vai fazer com que o
coração contraia).
 Marca-passo  A parte do coração que tem a
maior frequência de despolarização e ela manda
a maior quantidade de pulsos de energia por
minuto. Ela inibe a despolarização das outras
partes e assim comanda a frequência com a qual
o coração irá contrair.
! O marca-passo fisiológico do coração é o nó
sinusal.



Cardiologia Ana Carolina Freire, 5° período

ATIVAÇÃO ELÉTRICA DO CORAÇÃO
1- O nó sinoatrial (SA) despolariza;
2- A atividade elétrica vai rapidamente para o nó
AV pelas vias intermodais;
3- A despolarização se espalha mais lentamente
através do átrio. A condução atrasa através do
nó AV;
4- A despolarização move-se rapidamente pelo
sistema de condução ventricular para o ápice do
coração;
5- A onda de despolarização se espalha para cima
a partir do ápice.

 A frequência de despolarização do nó sinusal vai
de 50 impulsos/minuto no limite inferior e 100
impulsos por minuto no limite superior.
 Por isso a faixa de 50 a 100 batimentos por
minuto é considerada a normal para o coração
do paciente adulto.


COMPONENTES DO TRAÇADO DO
ELETROCARDIOGRAMA
 Quando temos dois vetores ocorrendo de forma
simultânea, pode-se calcular o resultado da
interação de suas forças pela resultante.
 Toda vez que há a gênesis de um estímulo
elétrico há a produção de um vetor, e esse vetor
depende da posição que é formado.
DEFLEXÃO POSITIVA
 Se o estímulo elétrico gerado segue a mesma
direção que o vetor do coração.
DEFLEXÃO NEGATIVA
 Se o estímulo elétrico gerado segue a direção
oposta que o vetor do coração.
 Mesma direção  Soma os vetores.
 Direção oposta  Subtrai os vetores.
 Vetores perpendiculares entre si com o mesmo
tamanho  Vetor com direção intermediária.
! O vetor perpendicular ocorre com os
vetores da despolarização dos átrios.
 A ativação dos ventrículos é representada por 3
vetores:
Vetor 1- Ativação septal, direcionado para a
direita.
Vetor 2- Direcionado para baixo, à esquerda e para
frente.
Vetor 3- Ativação das partes basais, ponta para
cima.
SAQRS- resultante dos 3 vetores.


DESPOLARIZAÇÃO DOS ÁTRIOS
Onda P
 Onda gerada pela despolarização dos átrios.

 Após a despolarização dos átrios, o estímulo
chega ao nó atrioventricular (AV), o qual
“segura” o estímulo que vem do nó sinoatrial,
para posteriormente levar para os ventrículos.
 Isso ocorre para que o coração realize a sua
função de bombeamento do sangue de forma
adequada, uma série de contrações organizadas
tem que ocorrer.
! Após chegar ao nó AV o estímulo elétrico é
retardado, isso faz com que apareça uma
linha reta após a onda P no traçado do ECG.

Cardiologia Ana Carolina Freire, 5° período

DESPOLARIZAÇÃO DOS VENTRÍCULOS
 Após o AV “liberar” o estímulo elétrico se inicia
a despolarização ventricular.
 A primeira região do ventrículo a ser estimulada
é a do septo interventricular (fica entre o
ventrículo direito e esquerdo).
 O vetor gerado por esta ativação se dirige para
baixo e para direita.
 Por este vetor estar se distanciando do eletrodo
explorador ele irá aparecer uma deflexão
negativa no traçado registrado.
Onda Q
 Primeira deflexão negativa resultante da
despolarização ventricular.
! A despolarização ventricular ocorre do
endocárdio (parte interna do coração) para o
epicárdio (parte externa). Assim, o vetor
resultante desse processo aponta de dentro
para fora do coração.

 Como o ventrículo esquerdo possui uma massa
muscular bem maior que a do direito, o vetor
resultante da ativação dessas duas estruturas
aponta para esquerda e para baixo.
 Como esse vetor se aproxima do eletrodo
explorador ele irá aparecer uma deflexão
positiva no traçado registrado.
Onda R
 A primeira onda positiva gerada pela
despolarização ventricular.
! O tamanho da deflexão no traçado
depende da quantidade de músculo cardíaco
sendo ativado. Quanto mais músculo mais
amplitude. Por isso a deflexão da onda R é
maior do que a da onda Q.

 Após a ativação das paredes livres, observa-se a
propagação da energia elétrica para as partes
basais de ambos os ventrículos.
 O vetor resultante da ativação das porções
basais dos ventrículos aponta para cima, em
geral levemente para direita.
 Como esse vetor se distancia do eletrodo
explorador irá aparecer uma deflexão negativa
no traçado.
Onda S
 Deflexão negativa que segue a onda R.


Complexo QRS
 O complexo QRS é a representação elétrica da
despolarização ventricular e corresponde à
sístole cardíaca (contração ventricular).
 É composto por 3 ondas: Q,R e S.
! A repolarização atrial não aparece no ECG, já que
fica “encoberta” pela ativação (despolarização) dos
ventrículos.



REPOLARIZAÇÃO DOS VENTRÍCULOS
Onda T
 Deflexão positiva.
 A repolarização ventricular começa pela região
epicárdica e não pela endocárdica, ou seja, as
células que se despolarizam por último iniciarão
a repolarização primeiro.
Onda U
 Representa o final da repolarização ventricular,
tem polaridade positiva e normalmente é
proporcional a onda T.

 Segmento Refere-se à linha reta (isolétrica)
entre duas ondas.
 Intervalo  É mais amplo. O intervalo PR vai
do início da despolarização atrial ao início da
despolarização ventricular e, assim, engloba o
período desde o início da onda P até o início do
complexo QRS.








Cardiologia Ana Carolina Freire, 5° período

DERIVAÇÃO
 As derivaçõesrepresentam a diferença de
potencial entre dois pontos, um eletrodo
explorador (positivo) e um eletrodo
“indiferente” (negativo).
 Toda vez que o impulso elétrico estiver indo
em direção ao eletrodo explorador, a deflexão
no eletrocardiograma será positiva e , quando
se afastando será negativa.
 Nas derivações bipolares, os dois eletrodos são
colocados diretamente no paciente, como na
derivação DI, entre o braço direito (polo
negativo) e esquerdo (polo positivo).
 Nas derivações unipolares, como as
precordiais, entre um eletrodo que se encontra
no precórdio e outro “eletrodo virtual”
representado pelo próprio eletrocardiógrafo.
 A derivação é um ângulo de enxergar a
despolarização celular.
1- Vetor se afastando.
2- Vetor primeiro se aproxima, mas se afasta
com maior intensidade.
3- Vetor se proxima e se afasta com a mesma
intensidade (isodifásica).
4- Vetor mais se aproxima do que se afasta
5- Vetor se aproximando.



 Para sabermos a magnitude do vetor deve-se
olhar a amplitude registrada no
eletrocardiograma em milivolts.
-Cada mm corresponde a 0,1 milivolt (no normal
padrão-N).
PLANO FRONTAL
DERIVAÇÕES UNIPOLARES
- aVR Potencial no braço direito (-150°)
- aVL  Potencial no braço esquerdo (-30°)
- Avf  Potencial na perna (90°)

DERIVAÇÕES BIPOLARES
 DI  diferença de potencial entre o braço
direito e o braço esquerdo.
 DII  diferença entre o braço direito e a perna
esquerda.
 DIII  diferença entre o braço esquerdo e a
perna esquerda.

PLANO HORIZONTAL
DERIVAÇÕES PRECORDIAIS
 Unipolares
- V1  4° EID, ao lado do externo
- V2 4° EIE, ao lado do externo
- V3 Entre V2 e V4
- V45° EIE, linha hemiclavicular
- V5Mesmo nível de V4, linha axilar anterior
- V6Mesmo nível de V4, linha médio-axilar
REGISTRO DAS DERIVAÇÕES
 Através de eletrodos periféricos.











 Braço direito  Eletrodo vermelho;
 Perna direita  Eletrodo preto.
 Braço esquerdo  Eletrodo amarelo.
 Perna esquerda  Eletrodo verde.



EIXO NO ECG
 Quando falamos do eixo do complexo QRS no
ECG ou eixo elétrico do coração nos referimos
ao vetor resultante da despolarização dos
ventrículos.
Cardiologia Ana Carolina Freire, 5° período

 A determinação do eixo no plano frontal utiliza
as derivações periféricas.
 Localizar o eixo cardíaco
 Observe, inicialmente, as derivações DI e aVF
para determinar o posicionamento do vetor em
um dos quatro quadrantes. Se o registro é
positivo, tanto em DI quanto em aVF o eixo está
entre 0° e 90°.
 Quanto mais próximo o sentido do vetor de uma
derivação, maior será a amplitude. Se a
amplitude é maior em DI do que em aVF, por
exemplo, o eixo está mais próximo de DI e,
portanto, entre 0° e 45°.


INTERPRETAÇÃO DO ECG
 Ritmo
 Frequência cardíaca
 Onda P
 Intervalo PR
 Complexo QRS
 Segmento ST
 Onda T
 Onda U
 Intervalo QT
 QT corrigido
 Eixo elétrico

Ao receber um ECG:
1-Identificação do paciente.
2-Verificar a padronização.
A duração do complexo QRS pode ser registrado de
uma maneira diferente.
3-Ritmo.
4- Frequência (60-100).
RITMO SINUSAL
 Ritmo gerado no nó sinoatrial.
 Ritmo regular.
 Onda P positiva: D1 D2 AVF (“bom sinal”)
 Onda P negativa: AVR.
 Critérios para se definir o ritmo sinusal:
- Morfologia e orientação de P normal (entre0 e 90°),
ou seja, onda P positiva em DI, DII e aVF e negativa
em aVR;
- Ondas P com a mesma morfologia;
- A cada onda P, se segue um complexo QRS.
CÁLCULO DA FREQUÊNCIA CARDÍACA
 FC: 1500 dividido pelo número de quadrados
menores.
 “Calcular os quadradinhos entre cada
batimento- entre cada complexo QRS”
 FC: 300 dividido pelo número de quadrados
grandes.
 Frequência cardíaca entre 60-100.
 Ritmo irregular= contar QRS no D2 longo e
multiplicar por 6.
 Ritmo regular= 1500 dividido por número de
quadradinhos ou 300 dividido por número de
quadradões.
ONDA P
 É a despolarização atrial.
 Primeira deflexão do ECG.
 Duração: 0,08s a 0,11s.
 Morfologia: arredondada, monofásica e
precede o complexo QRS.
 Positiva em DI, DII e negativa em aVR.
 Frequência normal: 50 a 100 bpm.
 < 50 bpm  bradicardia sinusal;
 > 100 bpm  taquicardia sinusal.

INTERVALO PR
 É medido do início da onda P até o início do
complexo QRS.
 É o retardo necessário após a contração atrial,
é o tempo que o estímulo elétrico formado no
nó sinusal chega no nó sinoatrial.
 O segmento PR representa o enchimento
completo de ventrículos e isso aumenta a
pressão ventricular.
 Duração normal entre 0,12 seg (120 ms) a 0,20
seg (200 ms).


COMPLEXO QRS
 Medido do início da deflexão do QRS, podendo
ser negativo ou positivo.
 Duração: < 0,10 seg(100 ms).
- 0,05 a 0,10s (0,07-0,11).
 Varia com a idade, biótipo e FC.
 Morfologia bastante variável.
 Bloqueios de condução são caracterizados por
aumento do complexo QRS.
Cardiologia Ana Carolina Freire, 5° período

 Ponto J  A ligação do ramo ascendente da
onda S com a linha isoelétrica/segmento ST.
 R pequenos indicam perda de estímulo elétrico.
 A onda S vai estar alargada se tiver algum
bloqueio de ramo.

SEGMENTO ST
 Final do QRS (ponto J) até o início da onda T.
 Duração: não medida e sem significado.
 Supradesnivelamento e infradesnivelamento são
obervados nessa região.
 Desnivelamento: medido cerca de 0,08 seg
(80ms) do ponto J: chamado ponto Y.

ONDA T
 É a onda de repolarização ventricular.
 Amplitude: abaixo de 0,6 mV.

ONDA U
 Mais visível em V3 e V4.
 Mesma polaridade de T.
 10% da amplitude de T.
 Amplitude de 0,05 mV.

INTERVALO QT
 Medido do início do QRS até o final da onda T.
 É alterado pela frequência cardíaca.
 Duração total da sístole elétrica.
 FC de 60 a 100/ minuto varia entre 0,30 a 0,40
segundos.
 É geralmente 10% maior em mulheres.
 Salvo FC muito baixas, um QT excedendo 0,40 a
0,44s é considerado anormal.
 Onda T pode fundir com U e com P (FC elevada).
