Comportamento Térmico de Polímeros

Prévia do material em texto

Comportamento termico dos polimeros 173

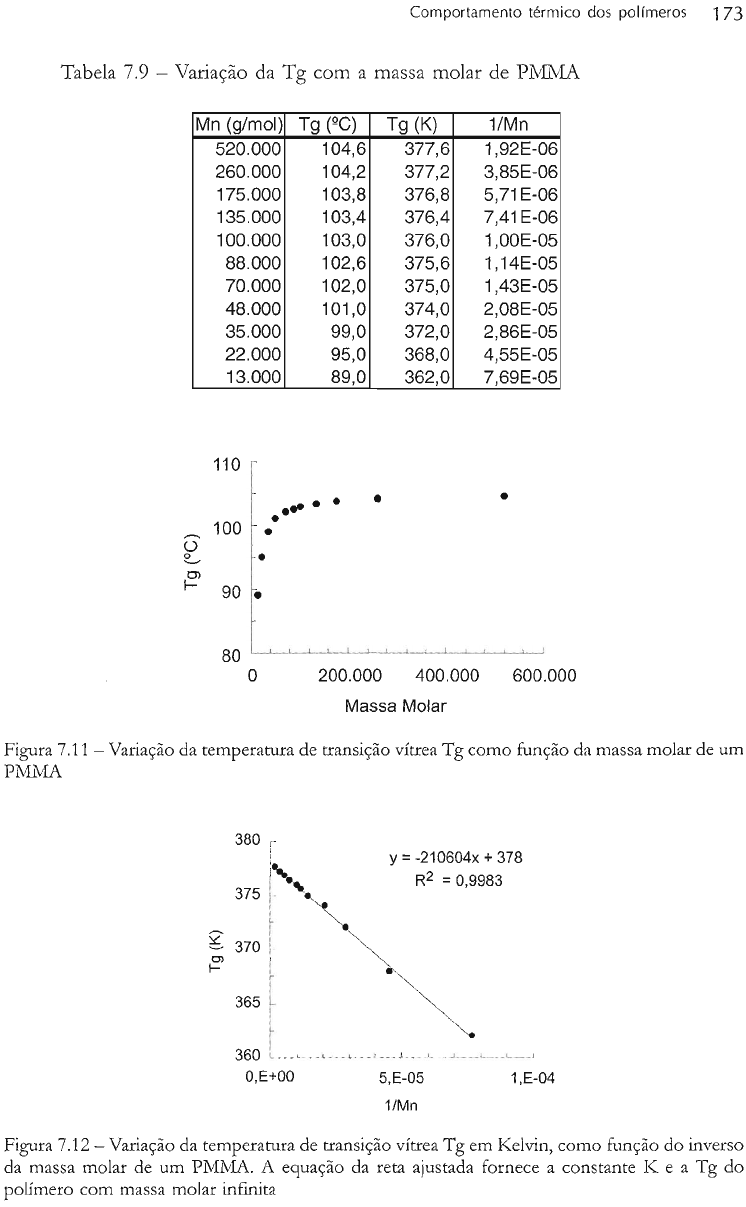

Tabela 7.9 - Variação da Tg com a massa molar de PhlIjqíA
Massa Molar
Figura 7.1 1 - Variação da temperatura de transição vítrea Tg como função da massa molar de um
Ph/L\fA
Figura 7.12 - Variação da temperatura de transição vítrea Tg em Kelviri, como f~inção d o inverso
da massa molar de um PiMhíA. A equação da reta ajustada fornece a constante I< e a Tg d o
poiímero com massa molar infuiita
174 Ciência dos Polimeros
h) Ramificações
A presença de ramificações implica um aumento de pontas de cadeia, gerando
um aumento do volume livre. Isso facilita a moviinentaçào das cadeias, reduzindo o
nível energético para se atingir mobilidade da cadeia e, portanto, reduzindo Tg. L\ equação
a seguir, uma extensão da Equação de Fox, tenta prever esta redução a partir do
conhecimento do número médio de fins de cadeia por cadeia polimérica (9.
Sendo f = número médio de fins de cadeia.
4 - INFLUÊNC~A d E ATORES EXTERNOS S O ~ R E Tc( E TM
O fator externo que mais altera os valores de Tg e Tnl é a presenca de plastificantes
na forma liquida, ou sólidos de baixa massa molar, intencionalmente adicionados ou
naturalmente absorvidos pelo poiímero. Estas moltculas normalmente são pequenas,
se alojando entre as cadeias poliméricas, afastando-as umas das outras. Este afastamento
reduz as forças de atração intermolecular secundária, aumentando a mobhdade das
cadeias, ou seja, lubrificando-as. Esta lubrificação molecular reduz o nível energético
necessário para dar mobilidade à cadeia toda, por conseguinte, reduzindo a temperatura
de transição vítrea do polímero.
Este efeito acontece com a presença de água em náilons, que reduz a Tg de 87OC,
característica do náilon seco, para até O°C, quando encharcado com 6,4% em peso de
água. A absorção de água pelo Nádon é natural e acontece quando este é exposto ao
meio ambiente. As moléculas de água se alojam entre as cadeias poliméricas, se
posicionando nas pontes de hidrogênio. Quanto maior o número destas pontes de
hidrogênio, isto é, menor o número de metdenos no mero, maior será a umidade relativa,
o tempo de exposição e a área de exposição, e maior será o nível de absorção de água. Se
o material nesta condição for aquecido, a molécula de água pode se difundir para a
superfície e evaporar, secando o náilon. Por outro lado, por estar próxima da ligação
arnida, ela poderá reagir com esta ligação, levando a uma reação de hidrólise, o que
provocará a cisão da cadeia polimérica e conseqüentemente a redução da sua massa
molar. Este efeito de degradação deve ser evitado via secagem criteriosa do nkilon
úmido, usando-se baixa temperatura e vácuo, antes de seu processamento.
Outro exemplo é o caso d o PVC, que tem uma Tg de 80°C, mas quando
plastificado reduz este valor proporcionalmente à adição de quantidades crescentes
de plastificante, chegando a, por exemplo, -30°C com 50% em peso de dioctil
ftalato DOP.
