APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

Questão 1/10 - Projeto de Componentes Mecânicos
 Ler em voz alta

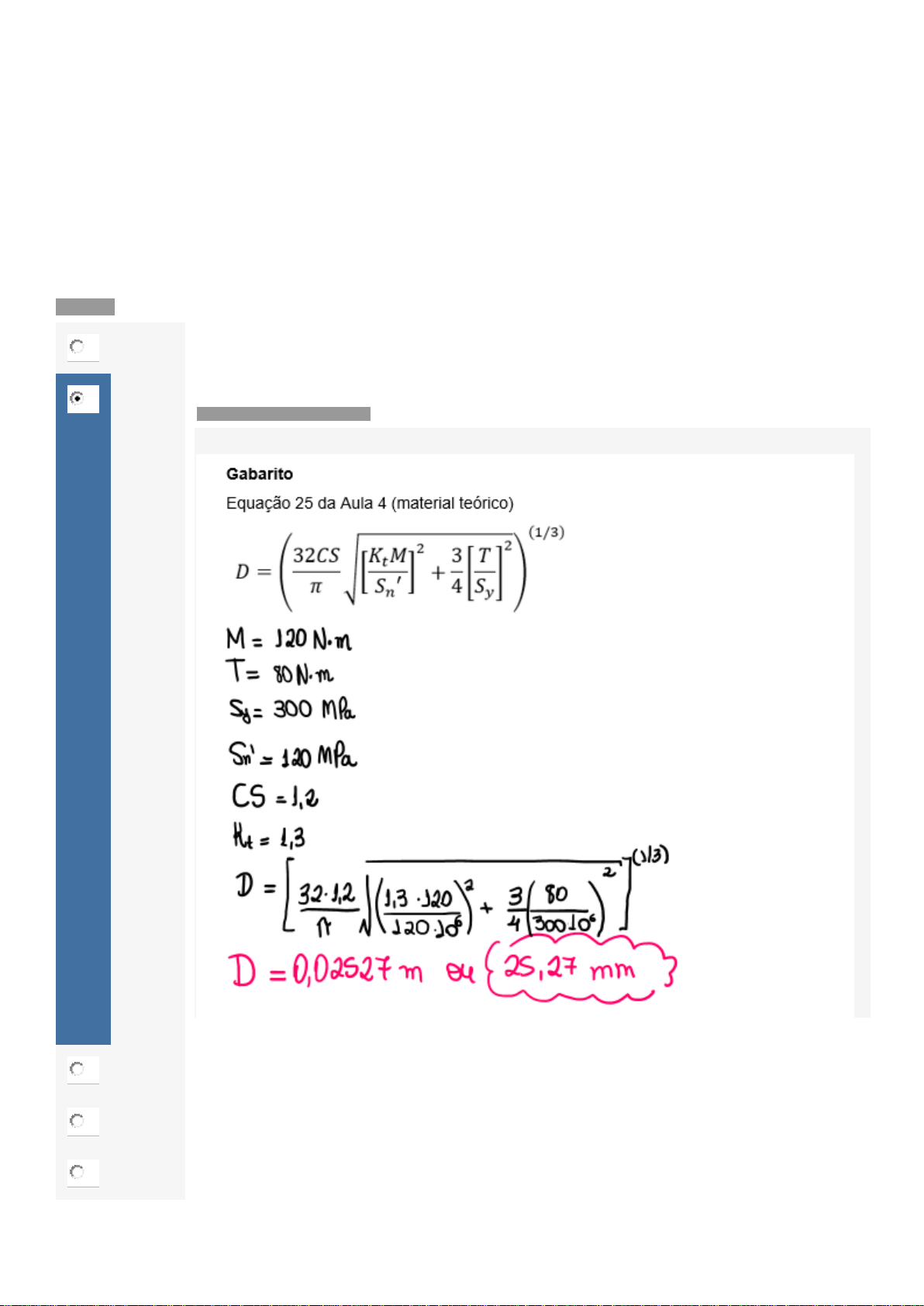

A norma ANSI/ASME, para o projeto de eixos de transmissão, pressupõe a combinação de torção
constante e flexão alternada. Supondo um eixo que deva suportar um momento fletor de 120 Nm
conjuntamente com um torque constante de 80 Nm, pode-se afirmar que o diâmetro mínimo do eixo
seja de (considerar uma tensão de escoamento de 300 MPa, um limite de fadiga de 120 MPa, um
coeficiente de segurança de 1,2 e fator de concentração de tensão de 1,3):
(conteúdo da Aula 4 temas 4)
Nota: 10.0

A

21,65 mm

B

25,27 mm
Você assinalou essa alternativa (B)
Você acertou!


C

28,91 mm

D

30,23 mm

E

33,84 mm

javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

Questão 2/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Rolamentos de esferas diferem dos rolamentos de rolos em função, principalmente, da intensidade de
carga a ser aplicada sobre o sistema, sendo que os rolamentos de rolos são substancialmente mais
robustos a maiores intensidades de carga do que os rolamentos de esferas. Para um rolamento
cilíndrico de rolos que deva suportar um carregamento radial de 55000 N, quanto deverá ser a sua
mínima capacidade de carga dinâmica? Supor que o rolamento venha a trabalhar numa rotação de
600 rpm durante um período de 8000 h.
(conteúdo da Aula 5 tema 4)
Nota: 10.0

A

301,2 kN
Você assinalou essa alternativa (A)
Você acertou!


B

400,9 kN

C

450,3 kN

D

475,5 kN

E

500,7 kN

Questão 3/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Chavetas são componentes mecânicos que permitem a fixação de polias, engrenagens ou rodas
dentadas em relação aos seus respectivos eixos de transmissão permitindo assim a transmissão de
potência e consequentemente de torque entre tais componentes. Para uma chaveta com tensão
javascript:void(0)
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

admissível (tensão máxima) em cisalhamento de 60 MPa e comprimento de 25 mm, determine o
máximo torque a ser transmitido pela mesma, considerando exclusivamente a condição de
cisalhamento sobre a mesma (supor um diâmetro de eixo de 40 mm e uma largura de chaveta de 10
mm).
(conteúdo da Aula 4 tema 1)
Nota: 10.0

A

300 N.m
Você assinalou essa alternativa (A)
Você acertou!


B

320,7 N.m

C

342,0 N.m

D

358,2 N.m

E

364,3 N.m

Questão 4/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Um rolamento fixo de esferas (sulco profundo) deve ser empregado para suportar uma carga radial de
4000 N à 1000 rpm. A vida deve ser no mínimo de 10000 horas. Selecionar o menor rolamento
(diâmetro) que atenda essas condições.

(conteúdo da Aula 5 temas 4 e 5)
Nota: 0.0Você não pontuou essa questão
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%


A

20 mm

B

25 mm

C

30 mm

D

40 mm


APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%




E

45 mm
Você assinalou essa alternativa (E)

Questão 5/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Mancais de deslizamento são componentes mecânicos utilizados para dar sustentação a eixos de
transmissão em geral. A partir do número de Sommerfeld, torna-se possível obter parâmetros de
projeto destes dispositivos a partir da consulta às chamadas cartas de Sommerfeld. Para um mancal
radial de diâmetro 50 mm e largura 60 mm, que venha a trabalhar com um lubrificante de viscosidade
0,05 Pa.s numa rotação de 200 rpm, determine o número de Sommerfeld corresponde. Supor ainda
uma carga radial máxima de 2800 N e uma folga radial de 0,014 mm.
(conteúdo da Aula 5 tema 1)
Nota: 10.0

A

0,270

B

0,370

C

0,470

D

0,570
Você assinalou essa alternativa (D)
Você acertou!
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%



E

0,670

Questão 6/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
O cordão de solda filete ilustrado deve suportar um carregamento centrado de 165 kN. Para um
eletrodo especificação E7018 quanto deve ser o comprimento L necessário para o cordão? Considere a
altura do filete igual a 5 mm e a solda nos dois lados da chapa a ser soldada.

(conteúdo da Aula 6 temas 4 e 5)
Nota: 10.0

A

74 mm

B

88 mm

C

97 mm
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%


D

116 mm

E

162 mm
Você assinalou essa alternativa (E)
Você acertou!
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%




APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%


Questão 7/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Chavetas são componentes mecânicos que permitem a fixação de polias, engrenagens ou rodas
dentadas em relação aos seus respectivos eixos de transmissão permitindo assim a transmissão de
potência e consequentemente de torque entre tais componentes. Para uma chaveta com tensão
admissível ao cisalhamento de 100 MPa que deva transmitir um torque de 180 Nm, determine o
comprimento mínimo necessário para a mesma, considerando a condição da solicitação de
cisalhamento apenas e supondo: um diâmetro de eixo de 50 mm e uma largura de chaveta de 15 mm.
(conteúdo da Aula 4 tema 1)
Nota: 10.0

A

4,5 mm

B

4,8 mm
Você assinalou essa alternativa (B)
Você acertou!


C

5,1 mm

D

5,6 mm

E

6,2 mm

Questão 8/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Um mancal radial hidrodinâmico com diâmetro 20 mm deve suportar uma carga projetada de 1,2 MPa
numa rotação de 240 rpm. Sabendo-se que a viscosidade do lubrificante adotado vale 0,02 Pa.s,
determine o coeficiente de atrito correspondente (supor uma relação l/d = 1 e uma folga radial de 0,01
mm).
(conteúdo da Aula 5 tema 1)
Nota: 10.0
javascript:void(0)
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%


A

2,2.10-3
Você assinalou essa alternativa (A)
Você acertou!



B

5,4.10-3
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%


C

6,6.10-3

D

7,2.10-3

E

8,0.10-3

Questão 9/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Fabricantes de correntes recomendam que, sempre que possível, se trabalhe com um número de
dentes ímpar para as rodas dentadas e um número de elos par, para o caso da corrente. Baseado
nessas premissas, determinada transmissão foi concebida com uma roda dentada motora de 25 dentes
e uma roda dentada movida de 64 dentes. Qual o comprimento para essa corrente, supondo uma
distância entre centros equivalente a 30 mm?
(conteúdo da Aula 2 tema 5)
Nota: 0.0Você não pontuou essa questão

A

95,6 mm

B

105,8 mm


C

112,4 mm
Você assinalou essa alternativa (C)

D

118,6 mm

E

123,5 mm

javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

Questão 10/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
A capacidade de carga dinâmica de um rolamento expressa a carga que permitirá ao rolamento atingir
1 milhão de revoluções podendo, porém, variar de fabricante para fabricante. Para um rolamento
rígido de esferas com capacidade de carga dinâmica equivalente de 12000 N, pode-se afirmar que a
expectativa de vida (em horas de funcionamento) será de…? Supor que o rolamento venha a trabalhar
numa rotação de 500 rpm, suportando uma carga radial de 3000 N.
(conteúdo da Aula 5 tema 4)
Nota: 10.0

A

1639 horas

B

1850 horas

C

2133 horas
Você assinalou essa alternativa (C)
Você acertou!


D

2328 horas

E

2511 horas
