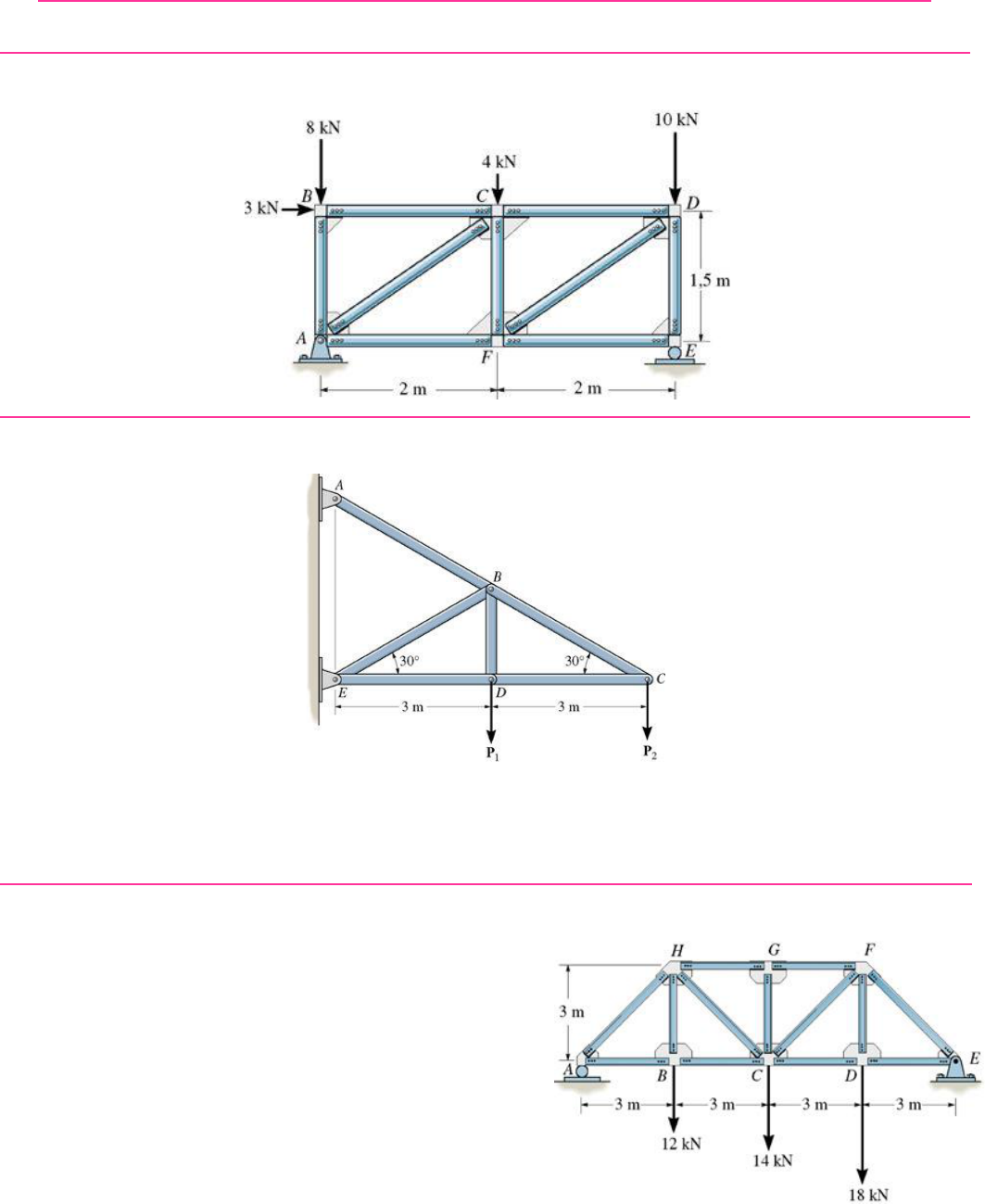

5ª Lista de Exercícios Análise Estrutural Mecânica dos Sólidos Prof. Valdney p. Bem Método dos Nós 01) Determine as forças que atuam em todos os elementos da treliça mostrada na figura e indique se os elementos estão sob tração ou compressão. 02) Determine as forças que atuam em todos os elementos da treliça mostrada na figura e indique se os elementos estão sob tração ou compressão. Dados: P1 = 2kN e P2 = 1,5kN. Mecânica dos Sólidos Prof. Valdney p. Bem Método das Seções 03) Através do método das seções, determine as forças nos elementos BC, HC e HG para a treliça da ponte e indique se eles estão sob tração ou compressão. 04) Através do método das seções, determine a força nos elementos DE, DF e GF da treliça em balanço e indique se eles estão sob tração ou compressão. 05) Através do método das seções, determine a força nos elementos CJ, , KJ e CD da treliça, que é utilizada como apoio do piso de uma ponte. Indique se esses elementos estão sob tração ou compressão.
