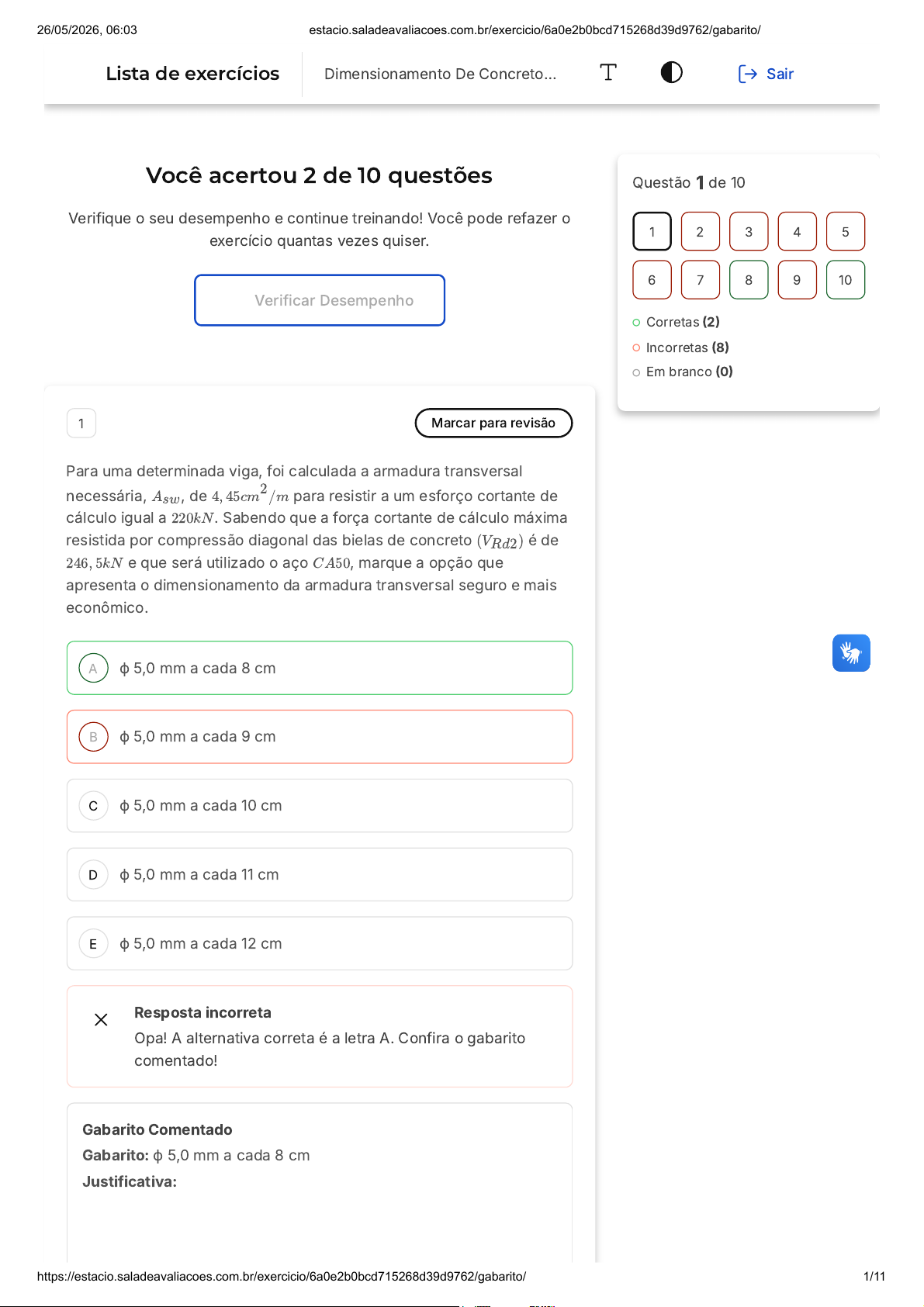

Ex 3 Estrutura CA Cisalhamento

Prévia do material em texto

Você acertou 2 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o
exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
Para uma determinada viga, foi calculada a armadura transversal
necessária, , de para resistir a um esforço cortante de
cálculo igual a . Sabendo que a força cortante de cálculo máxima
resistida por compressão diagonal das bielas de concreto é de
 e que será utilizado o aço , marque a opção que
apresenta o dimensionamento da armadura transversal seguro e mais
econômico.
Asw 4, 45cm2/m
220kN
(VRd2)
246, 5kN CA50
ϕ 5,0 mm a cada 8 cm
ϕ 5,0 mm a cada 9 cm
ϕ 5,0 mm a cada 10 cm
ϕ 5,0 mm a cada 11 cm
ϕ 5,0 mm a cada 12 cm
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito
comentado!
Gabarito Comentado
Gabarito: ϕ 5,0 mm a cada 8 cm
Justificativa:
Questão 1 de 10
Corretas (2)
Incorretas (8)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Dimensionamento De Concreto… Sair
26/05/2026, 06:03 estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/ 1/11
A
B
C
D
E
2 Marcar para revisão
A linha neutra corresponde ao eixo que passa pelo centroide da seção
transversal. Com relação às tensões planas e principais atuantes sobre
essa linha, são feitas as afirmações a seguir.
I. Para uma viga submetida à momento fletor, a linha neutra separa a
parte tracionada da parte comprimida, sendo que sobre ela a tensão
normal é nula.
II. Para uma viga submetida ao esforço cortante, a tensão cisalhante é
máxima sobre a linha neutra.
III. No estado plano de tensões, um ponto situado sobre a linha neutra
apresenta apenas tensões cisalhantes.
IV. O plano das tensões principais, em um ponto sobre a linha neutra,
ocorre no plano de .
São corretas:
θ = 45°
Apenas I, II e III.
Apenas I, II e IV.
Apenas I, III e IV.
Apenas II, III e IV.
I, II, III e IV.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito
comentado!
26/05/2026, 06:03 estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/ 2/11
A
B
C
D
E
Gabarito Comentado
As quatro afirmações estão corretas. Na primeira, é explicado que
a linha neutra, em uma viga submetida a um momento fletor,
separa a parte tracionada da parte comprimida, e que a tensão
normal sobre ela é nula. Na segunda, é afirmado que, em uma viga
submetida a um esforço cortante, a tensão cisalhante é máxima
sobre a linha neutra. A terceira afirmação esclarece que, em um
estado plano de tensões, um ponto situado sobre a linha neutra
apresenta apenas tensões cisalhantes. Por fim, a quarta afirmação
indica que o plano das tensões principais, em um ponto sobre a
linha neutra, ocorre no plano de . Portanto, todas as
afirmações estão corretas, o que faz da alternativa E a resposta
correta.
θ = 45°
3 Marcar para revisão
Dada uma viga de seção transversal retangular com altura útil
 e base . Sabendo que a viga será concretada com concreto de
 e que o aço utilizado para armação será o ,
marque a opção que apresenta a área de aço mínima da armadura
transversal para esta viga.
d = 54cm
b = 16cm
fck = 35MPa CA − 50
1, 90cm
2
/m
1, 95cm2/m
2, 00cm
2
/m
2, 05cm2/m
2, 10cm
2
/m
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito
comentado!
Gabarito Comentado
Gabarito:
Justificativa:
2, 05cm
2
/m
26/05/2026, 06:03 estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/ 3/11
A
B
C
D
E
4 Marcar para revisão
Uma viga de concreto armado, com altura útil  e largura
, é concretada com concreto de  e armada com
aço , marque a opção que apresenta a taxa de aço mínima da
armadura transversal para esta viga.
d = 40cm
b = 14cm fck = 30MPa
CA − 50
1,03%
1,06%
1,09%
1,12%
1,16%
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito
comentado!
Gabarito Comentado
Gabarito: 1,16%
Justificativa:
26/05/2026, 06:03 estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/ 4/11
A
B
C
D
E
5 Marcar para revisão
Dada uma viga de seção transversal retangular com altura útil
 e base . Sabendo que a viga será concretada com concreto de
, que o aço utilizado para armação será o , e que a
força cortante solicitante de cálculo é de ; marque a opção que
apresenta a força cortante resistida por outros mecanismos ( ).
Utilizar o Modelo de Cálculo II com
d = 54cm
b = 16cm
fck = 35MPa CA − 50
280kN
Vc
θ = 30°
434, 4kN
235, 6kN
186, 4kN
83, 2kN
36, 6kN
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito
comentado!
Gabarito Comentado
26/05/2026, 06:03 estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/ 5/11
A
B
C
D
E
Gabarito:
Justificativa:
Como: , pois: ,  é dado por:
36, 6kN
VSd > V0 280kN > 83, 20kN Vc
6 Marcar para revisão
Uma viga de concreto armado, com altura útil  e largura
, é concretada com concreto de  e armada com
aço . Utilizando o Modelo de Cálculo II com , a área de
aço da armadura transversal necessária para resistir aos esforço
cortante solicitante de será de:
d = 40cm
b = 14cm fck = 30MPa
CA − 50 θ = 30°
150kN
7, 36cm
2
/m
6, 88cm2/m
6, 24cm2/m
5, 92cm2/m
5, 25cm
2
/m
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito
comentado!
26/05/2026, 06:03 estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/ 6/11
A
B
C
Gabarito Comentado
Gabarito:
Justificativa:
Como: , pois:  ,  é dado por:
7, 36cm
2
/m
VSd > V0 150.1, 4 = 210kN > 48, 65kN Vc
7 Marcar para revisão
Dada uma viga deseção transversal retangular com altura útil
 e base , sob esforço cortante solicitante de cálculo de ,
marque a opção que apresenta a área de armadura transversal
necessária para resistir ao cisalhamento, sabendo que a viga será
concretada com concreto de resistência à compressão  e
que o aço utilizado para armação será o .
Utilizar o Modelo de Cálculo II com
d = 54cm
b = 16cm 280kN
fck = 35MPa
CA − 50
θ = 30°
7, 46cm
2
/m
7, 12cm2/m
6, 65cm2/m
26/05/2026, 06:03 estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/ 7/11
D
E
5, 88cm
2
/m
5, 24cm
2
/m
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito
comentado!
Gabarito Comentado
Gabarito:
Justificativa:
Como: , pois: ,  é dado por:
6, 65cm2/m
VSd > V0 280kN > 83, 20kN Vc
8 Marcar para revisão


Uma viga de concreto armado, com altura útil  e largura
, é concretada com concreto de  e armada
com aço . Utilizando o Modelo de Cálculo II com ,
marque a opção que apresenta a força cortante de cálculo máxima
resistida por compressão diagonal das bielas de concreto .
d = 40cm
b = 14cm fck = 30MPa
CA − 50 θ = 30°
(VRd2)
26/05/2026, 06:03 estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/ 8/11
A
B
C
D
E
A
B
C
246, 9kN
297, 5kN
352, 8kN
412, 7kN
486, 3kN
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Gabarito:
Justificativa:
246, 9kN
9 Marcar para revisão
Em vigas submetidas a esforço cortante, as fissuras são _______________
à direção da tensão principalde _______________.
As palavras que completam a frase acima de forma correta, são,
respectivamente:
Paralelas, tração.
Perpendiculares, tração.
Perpendiculares, compressão.
26/05/2026, 06:03 estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/ 9/11
D
E
A
B
C
D
E
Paralelas, cisalhamento.
Perpendiculares, cisalhamento.
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito
comentado!
Gabarito Comentado
Gabarito: Perpendiculares, tração.
Justificativa: As tensões principais de cisalhamento não existem.
As fissuras ocorrem de maneira perpendicular à tensão principal
de tração. Isso ocorre porque a tensão de tração tende a "puxar" o
material, causando uma separação ou fissura. Essas fissuras, por
sua vez, se formam em um ângulo reto (perpendicular) em relação
à direção da tensão de tração, pois é nessa direção que o material
está sendo "puxado". Portanto, a alternativa correta é
"Perpendiculares, tração".
10 Marcar para revisão
No ponto mais extremo de uma viga, ou seja, mais distante da linha
neutra, a tensão cisalhante é _______________ e a tensão normal é
_______________.
As palavras que completam a frase acima de forma correta, são,
respectivamente:
Média; máxima de compressão ou de tração.
Nula; máxima de compressão ou de tração.
Nula; mínima de compressão ou de tração.
Média; mínima de compressão ou de tração.
Mínima de compressão ou de tração; média.
26/05/2026, 06:03 estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a0e2b0bcd715268d39d9762/gabarito/ 10/11
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra B: "Nula; máxima de compressão ou
de tração". Isso ocorre porque, no ponto mais distante da linha
neutra de uma viga, a tensão cisalhante é nula. Isso significa que
não há forças paralelas agindo para deformar o material. Além
disso, a tensão normal é máxima de compressão ou de tração. A
tensão normal é a força por unidade de área que atua
perpendicularmente em um ponto específico do material. No ponto
mais distante da linha neutra, essa tensão atinge seus valores
máximos, seja de compressão (força que tende a reduzir o volume
ou o tamanho do material) ou de tração (força que tende a alongar
o material).
