UNIVERSIDADE CEUMA
Disciplina: Mecânica Geral.
Curso de Engenharia civil – 3º Período.
Prof. Wesdney Melo

LISTA DE EXERCÍCIOS 02

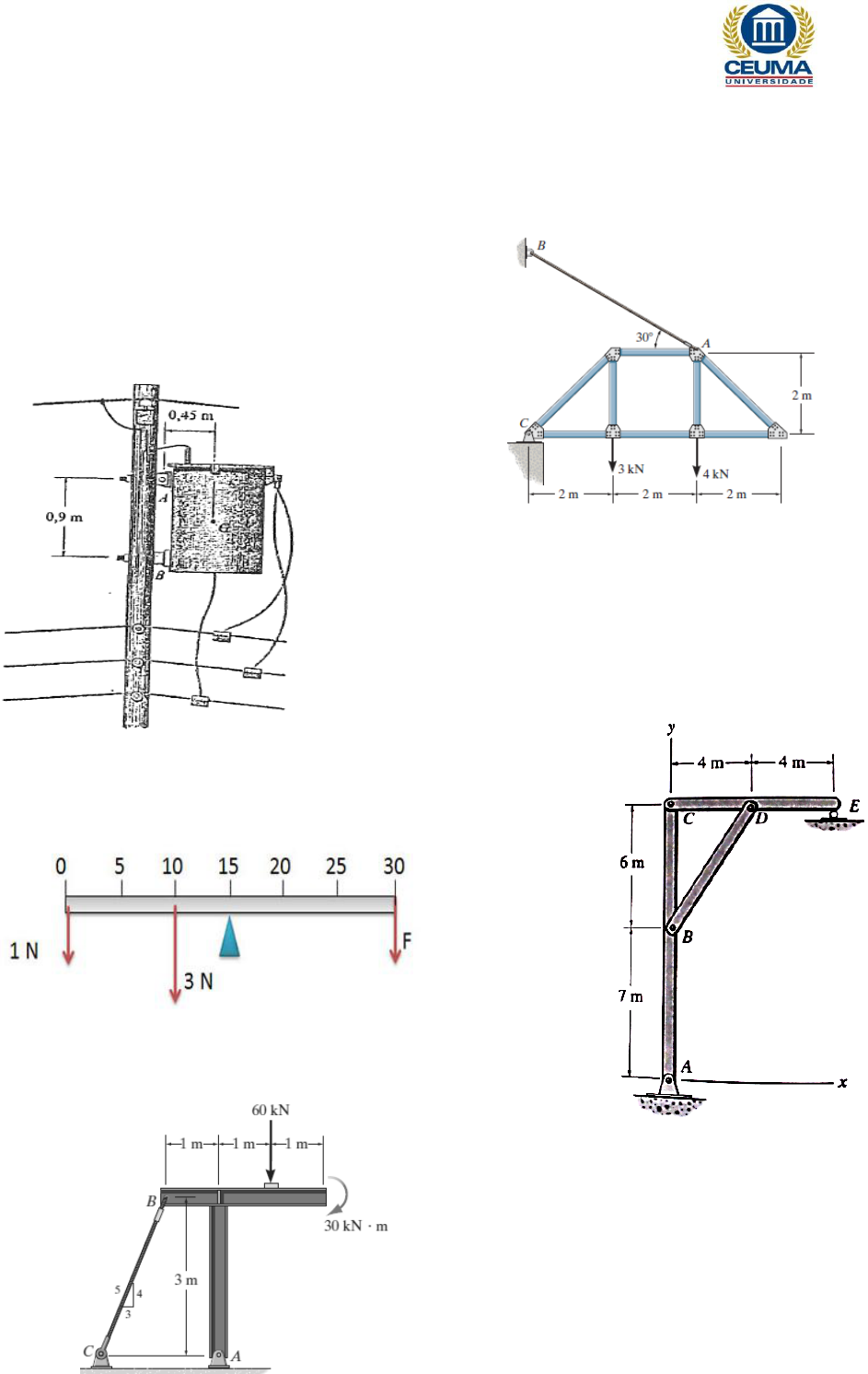

1ª) O transformador elétrico de 1500 N com
centro de gravidade em G é sustentado por um
pino em A e um apoio em B. Determine as
componentes horizontal e vertical da reação no
pino A e a reação do apoio B sobre o
transformador.



2ª) A régua abaixo é homogenia e está em
equilíbrio estático. Calcule o valor de F.







3ª) Encontre a tração no pino A desenvolvida
no cabo BC usado para sustentar a estrutura
de aço.














4ª) Determine as componentes horizontal e
vertical no pino C e a tração no cabo AB da
treliça da figura.



5ª) Cada um dos três elementos da estrutura
tem massa por unidade de comprimento de 6
kg/m. Localize a posição (x,y) do centro de
gravidade. Despreze as dimensões dos pinos
nas juntas e a espessura dos elementos.
Calcule também as reações no pino A e no
rolete E.




















6ª) A barragem de gravidade é feita de
concreto. Determine a localização do centro de
gravidade G para a parede.

















7ª) Localize o centroide y da seção transversal
do pedestal.
















8ª) As placas de aço e alumínio estão
montadas com parafusos e estão montadas
com parafusos e estão presas na parede. Cada
placa tem largura constante na direção z igual
a 200 mm e espessura de 20 mm. Sendo as
densidades de A e B iguais a ρaço = 7850 kg/m
3
e, para C, ρal=2710 kg/m
3, determine a
localização X do centro de massa. Despreze as
dimensões dos parafusos.














9ª) Localize o centróide (x,y,z) do fio.



10ª) Localize o centróide (x,y,z) do fio que está
dobrado na figura abaixo.












11ª) A treliça composta de sete membros, cada
um tendo uma massa por unidade de
comprimento de 6kg/m. Localize a posição
(x,y) do centro de massa. Despreze a massa
das placas de ligação das juntas.



12ª) Localize o centróide (x,y) da área da
seção transversal do canal.


13ª) Localize o centróide x da área composta
da figura abaixo.



14ª) Resolva a questão anterior para r0=5mm e
ri=3mm.

15ª) Localize o centróide x e y da área
composta da figura a seguir.



16ª) Determine o momento de inercia em
relação ao eixo y da figura abaixo.


17ª) Determine a distância y até o centróide da
área da seção transversal da viga, depois
encontre o momento de inércia em relação ao
eixo x’.


18ª) Determine o momento de inércia da área
composta em relação aos eixos x e y.
