Interferência de Fenda Dupla
- Luiz Sandro Meneghetti e Marilene Vieira –
Laboratório de Física III– Departamento de Física
Universidade Federal de Santa Maria
e-mail: ordnas.sm@gmail.com, marilenevie@hotmail.com


Resumo. Este experimento apresenta como objetivo verificar o comportamento ondulatório da luz
e determinar o comprimento de onda do feixe de um laser, através do experimento de fenda dupla
de Young.

Palavras chave: Interferência, Fenda, Dupla, luz, ondulatória.

Introdução
Por volta do século XIX a teoria mais aceita era
de que a luz era formada por minúsculas partículas.
Porém, a experiência da fenda dupla, proposta por
Thomas Young, levantou a questão sobre o
comportamento ondulatório da luz.
O experimento proposto por Young apresentava
dois feixes passando por duas fendas paralelas muito
estreitas produzidos por uma única fonte de luz. Ao
passar pelas fendas, é possível observar, em um
anteparo distante, que ocorre uma difração que faz
com que cada fenda atue como uma fonte de
interferência. “[...]Quando uma onda encontra uma
barreira que tem uma abertura muito pequena, a
abertura atua como uma fonte puntiforme de ondas”
(TIPLER, Paul Allen, MOSCA, 2009 ).
 Podemos representar o comportamento da luz
através da figura 1, onde é possível perceber que
após o feixe de luz passar pela fenda dupla ele se
propaga em forma de duas fontes de onda e estas
passam a interagir uma com a outra.

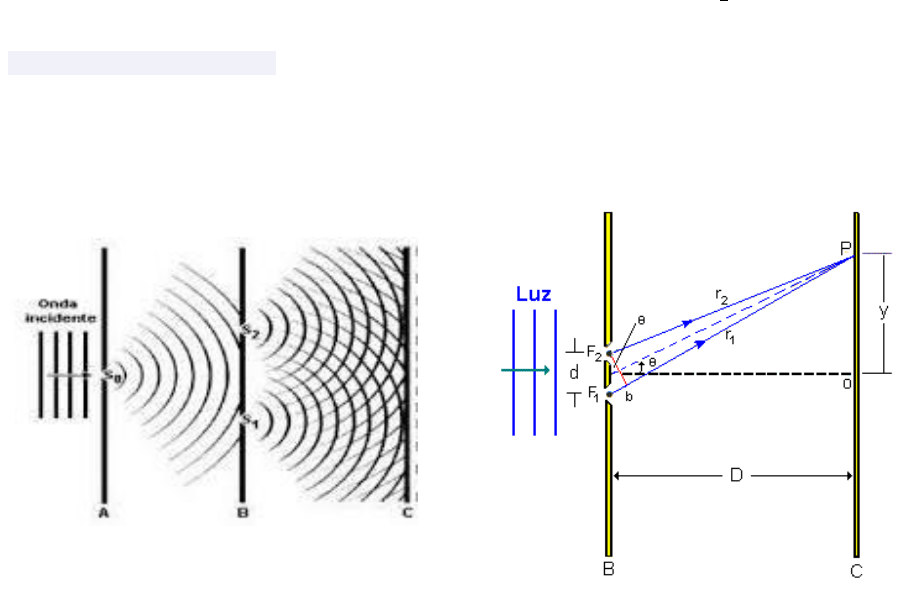

Figura 1: Comportamento da luz ao passar por
uma fenda dupla

Quando as ondas luminosas se somam, ou seja,
que a diferença de caminho óptico é igual a um
número inteiro de comprimentos de onda, a
interferência é construtiva. Quando o comprimento
de onda não for um número inteiro, consideramos
uma interferência destrutiva, ou seja, as ondas se
anulam.
Podemos relacionar matematicamente essa
interferência construtiva, também chamadas de
máximo de interferência, pela equação:
𝑑 𝑠𝑒𝑛𝜃 = 𝑚𝜆 (1)
Onde d é a distância entre as fendas, m é o valor
do máximo (m=1,2,3,4...) e 𝝀 é o comprimento de
onda. Para a interferência destrutiva ou mínimos de
interferência, temos:
𝑑 𝑠𝑒𝑛𝜃 = (𝑚 −
1
2
)𝜆 (2)

Relacionando geometricamente o
comportamento do feixe sobre um dos pontos de
máximo do anteparo, podemos considerar o ponto de
máximo central (o maior ponto luminoso no centro)
como sendo zero e determinando a distância de cada
máximo a partir dele. Conforme apresenta a figura:

Figura 2: Relação entre os máximos dos feixes

A partir dessa relação, podemos obter o 𝑠𝑒𝑛𝜃 da
equação:

𝑠𝑒𝑛𝜃 =
𝑦
√𝑦2+𝐿2
 (3)


Procedimento Experimental
 Nesse experimento utilizamos um laser, uma
placa com três fendas duplas diferentes e um papel
milimetrado.
 Inicialmente posicionamos o laser e a placa de
fendas duplas em uma mesa de forma que o laser
ficasse apontando para placa e a luz que atravessa
fosse projetada sobre o papel milimetrado de
maneira que fosse possível verificar as interferências
dos comprimentos de onda da luz monocromática
que utilizamos. A imagem a seguir representa o
anteparo experimental:

Figura 3: Representação experimental

 Quando a luz passa pelas fendas gera mínimos
e máximos de interferência que são causados pela
defasagem das ondas eletromagnéticas, gerando
assim esses pontos de interferência no anteparo, as
quais formam pontos luminosos de acordo como é
representado na figura 4.



Figura 4: Representação dos feixes luminosos
observados.


 Após verificar os mínimos e máximos de
interferência no papel milimetrado foi possível fazer
a medição da distância (y) dos pontos onde a
interferência era construtiva em relação ao máximo
central. Esses dados podem ser observados nas
tabelas a seguir.





Resultados e Discussão

Com base no aparato experimental,
determinamos uma distância na de 5,93m “L” entre
a fenda e o anteparo. Com a projeção dos máximos
de interferência no anteparo (sobre o papel
milimetrado) foi possível definir a distância entre os
centros dos máximos “y” e sabendo a distância entre
as fendas, podemos calcular pela equação 1 o
comprimento de onda do feixe emitido pelo laser.
Então como apresentado nas tabelas abaixo,
podemos observar a relação dos comprimentos de
onda entre distâncias diferentes da fenda. Tendo em
vista que o valor do comprimento de onda λ teórico
do laser é 632nm. É importante ressaltar que os
máximos de interferência com sinal negativo serve
apenas para indicar que estes estão do lado esquerdo
do máximo central.


Tabala1: 1º Fenda d=0,6mm e L=5,93m
m g (m) senθ λ (m) λ (nm)
1 0,028 4,721𝑥10−3 2,833𝑥10−6 2833,02
2 0,046 7,756𝑥10−3 2,327𝑥10−6 2327,08
3 0,066 11,129𝑥10−3 2,225𝑥10−6 2225,83
-1 0,023 3,878𝑥10−3 2,327𝑥10−6 2327,13
-2 0,048 8,094𝑥10−3 2,428𝑥10−6 2428,25
-3 0,065 10,960𝑥10−3 2,192𝑥10−6 2192,11
-4 0,088 14,838𝑥10−3 2,225𝑥10−6 2225,72
-5 0,102 17,198𝑥10−3 2,063𝑥10−6 2063,78

Considerando a primeira fenda, temos que o
valor do comprimento de onda médio do laser, com
seu desvio padrão da média é de aproximadamente:
2276,46 ± 131,4nm


Tabela 2: 2º Fenda 0,4mm e L=5,98m
m g(m) senθ λ (m) λ (nm)
1 0,028 4,722𝑥10−3 1,888𝑥10−6 1888,68
2 0,046 7,756𝑥10−3 1,551𝑥10−6 1551,39
3 0,066 11,129𝑥10−3 1,483𝑥10−6 1483,89
4 0,084 14,163𝑥10−3 1,416𝑥10−6 1416,38
-1 0,028 4,722𝑥10−3 1,889𝑥10−6 1888,68
Tabela 2: 2º Fenda 0,4mm e L=5,98m
m g(m) senθ λ (m) λ (nm)
-2 0,046 7,757𝑥10−3 1,551𝑥10−6 1551,39
-3 0,066 11,129𝑥10−3 1,484𝑥10−6 1483,89
-4 0,082 13,827𝑥10−3 1,382𝑥10−6 1382,67
-5 0,1 16,861𝑥10−3 1,349𝑥10−6 1348,88
-6 0,118 19,895𝑥10−3 1,326𝑥10−6 1326,33

Analisando a segunda tabela, temos que valor
médio é de:
1483,89 ± 174,9nm

Tabela 3: 3º Fenda d=0,2mm e L=5,93m
m g (m) Senθ λ (m) λ (nm)
1 0,028 4,722𝑥10−3 9,443𝑥10−7 944,34
2 0,045 7,588𝑥10−3 7,588𝑥10−7 758,83
3 0,064 1,079𝑥10−2 7,195𝑥10−7 719,46
-1 0,028 4,722𝑥10−3 9,443𝑥10−7 944,34
-2 0,046 7,757𝑥10−3 7,757𝑥10−7 775,69
-3 0,063 1,062𝑥10−2 7,082𝑥10−7 708,22
-4 0,08 1,348𝑥10−2 6,745𝑥10−7 674,47
-5 0,101 1,702𝑥10−2 6,812𝑥10−7 681,18
-6 0,113 1,905𝑥10−2 6,351𝑥10−7 635,07
-7 0,137 2,309𝑥10−2 6,599𝑥10−7 659,91

Já para a terceira fenda, percebemos que esse
valor fica bem próximo do valor teórico e é de
aproximadamente:
713,84 ± 54,9nm

Com esses dados podemos verificar que o
comprimento de onda encontrado é semelhante ao
valor teórico, que é em torno de 632 nm. Com a
fenda de 0,2 mm foi a qual conseguimos verificar
uma maior quantidade dos máximos de interferência
causando uma maior precisão no experimento.
Conclusão
 Ao analisarmos o experimento de dupla fenda
de Young com um feixe emitido por um laser, foi
possível verificar o comportamento ondulatório da
luz.
 É possível notar que para distâncias menores
entre as fendas é possível obter medidas mais
próximas das teóricas.
 Considerando os valores para o comprimento
de onda encontrados experimentalmente é possível
observar que o resultado foi próximo do esperado,
visto que as imprecisões de medidas são relevantes.
Os erros podem ocorrer pela inexatidão das medidas
tanto de observação dos feixes como por parte das
aproximações realizadas.



Referências

TIPLER, Paul Allen, MOSCA, Gene. Física
para Cientistas e Engenheiros- Vol. 2 - Eletricidade
e Magnetismo, Ótica, 6ª edição. LTC, 07/2009.
[Minha Biblioteca].
HALLIDAY, David, RESNICK, Robert,
WALKER, Jearl. Fundamentos de Física - Vol.
4 - Óptica e Física Moderna, 10ª edição. LTC,
06/2016. [Minha Biblioteca].
