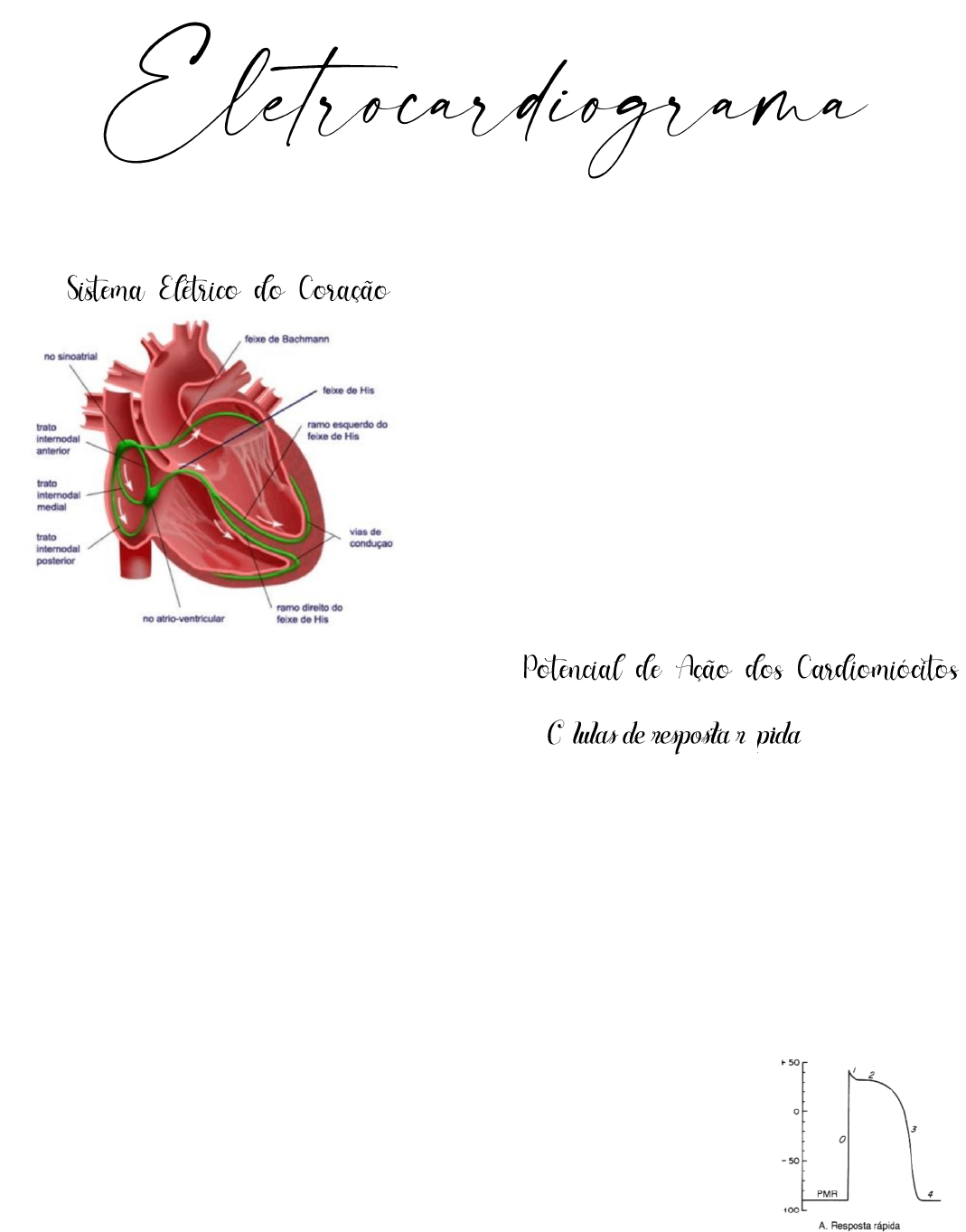

O sistema elétrico do coração inicia-se na
despolarização do nó sinoatrial localizado na
porção superior do átrio direito a partir da
lenta entrada de cálcio pelos canais Funny
gerando impulso elétrico que despolariza o
átrio direito, esse impulso propaga-se pelo feixe
de Beckman que despolariza os cardiomiócitos
do átrio esquerdo milissegundos após a
despolarização do átrio direito, além disso o
nó sinusal propaga o impulso pelos feixes
intermodais até o nó atrioventricular que
seguram por alguns segundos o impulso antes
de propagar para que os átrios após sua
despolarização contraiam e transfiram o
sangue para as câmaras ventriculares, após
isso o nó atrioventricular despolariza e envia
o impulso para o Feixe de His na área inicial
do septo interventricular e continua-se pelos
ramos direito e esquerdo do septo
despolarizando-o. Esse impulso continua-se
pelas fibras de Punkinje que despolariza e
contraem a massa ventricular e parte basal do
coração evidenciando a diástole comum e
ejetando o sangue para as veias e artérias do
ciclo cardiovascular.
● é á
Especializadas em contração muscular, tem 4
fases
F ase 0: Entrada de Na na celular, início da
depolarização saindo do potencial de repouso
F ase 1: Saída de K e tentativa inicial de
repolarização impedida pelo início da entrada
de Ca

F ase 2: Entrada de cálcio,
mantem a despolarização
(platô)
F ase 3: Saturação do Calcio e fechamento de
seus canais e início da repolarização
 F ase 4:: Retorno ao Potencial de
https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.docsity.com%2Fpt%2Ffisiologia-cardiovascular-atividade-eletrica-cardiaca%2F4915052%2F&psig=AOvVaw00Da72hl3LVuOtEuh94o50&ust=1596067220722000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCOCl3vGT8eoCFQAAAAAdAAAAABAJ
https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.bibliomed.com.br%2Fbibliomed%2Fbooks%2Flivro11%2Fcap%2Ffig07-02.htm&psig=AOvVaw04qGKhdM9o29rAqfYNKEvV&ust=1596067922323000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCPCVpcCW8eoCFQAAAAAdAAAAABAa
Repouso, equilíbrio entre Na e K a partir da
bomba de sódio e potássio
● é
Especializadas em geração de impulso elétrico
(nó sinusal e no atrioventricular)
São células que despolarizam automaticamente
(excitabilidade automática) pela lenta entrada de
cálcio pelos canais Funny, o
que gera um feedback
positivo, pois quando mais
cálcio entra, mais canais de
cálcio são abertos até a célula despolarizar e
após a despolarização o cálcio saí e entra K

No início da despolarização, as cargas
internas e externas (respectivamente negativa e
positivas) vão se invertendo e avançando ate
despolarizar toda a célula o que gera em
certos momentos dipolos - + criando campo
eletromagnético que pode ser captado por
eletrodos.
O vetor acompanha a despolarização sempre
no sentido da carga negativa
para a positiva, ou seja, a ponta
do vetor direcionada para o eletrodo
explorador é sempre positiva enquanto sua
porção final é a região negativada.
Considerando que cada célula se despolariza
independente da outra, cada célula gera um
vetor e ao inserir um eletrodo explorador
para captar atividade elétrica é formado um
vetor resultante da área analisada que é o
somatório dos vetores de cada cardiomiócitos
ao se despolarizar.
O eletrodo explorador acompanha a direção
do vetor e seu resultado depende diretamente
da posição onde é inserido na fibra muscular
Com elet rodo posicionado no iní cio da fibra





https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.bibliomed.com.br%2Fbibliomed%2Fbooks%2Flivro11%2Fcap%2Ffig07-02.htm&psig=AOvVaw04qGKhdM9o29rAqfYNKEvV&ust=1596067922323000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCPCVpcCW8eoCFQAAAAAdAAAAABAa
Com elet rodo posicionado no fim da fibra

Com elet rodo posicionado no meio da fibra
O átrio direito se despolariza primeiro gerando
um vetor que aponta para baixo enquanto
milissegundos depois, o impulso elétrico
formado no nó sinusal percorre o feixe de
Beckham e despolariza o átrio esquerdo
gerando um vetor para a esquerda. Ao
colocar um eletrodo explorador na área do
ápice do coração esse eletrodo capta um vetor
resultante na direção para baixo e para
esquerda além de
gerar a onda P
no papel
milimetrado.
↬Vetor 1: Formado pela despolarização do
septo interventricular sendo iniciado pelo ramo
esquerdo do feixe de His que se despolariza
mais rápido por ter uma massa septal maior
forma um vetor que aponta para esquerda e
consequentemente gera a onda Q. negativa se
o eletrodo explorador estiver no ápice do
coração
↬Vetor 2: Ocorrência da despolarização das
paredes livres dos ventrículos sendo que a
massa ventricular esquerda é mais calibrosa
gerando um vetor que aponta para baixo e
para direita e também gera a onda R positiva
se o eletrodo explorador estiver no ápice do
coração
↬Vetor 3: Despolarização das partes basais
do coração que gera um vetor que aponta
para cima e a onda S negativa se o eletrodo
explorador estiver no ápice do coração.

https://www.google.com/url?sa=i&url=http%3A%2F%2Fsociedades.cardiol.br%2Fsocerj%2Frevista%2F2004_04%2Fa2004_v17_n04_art03.pdf&psig=AOvVaw0CoBID4Lk_4_K3MJnCPrV4&ust=1596149761035000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCNjXhbjH8-oCFQAAAAAdAAAAABAD
O que ocorre no coração então é: A
despolarização acontece do endocárdio para
o epicárdico com uma atividade elétrica se
deslocando
apontando
de dentro
para fora
enquanto o
vetor se desloca na mesma direção, o que
gera ondas positivas no ECG se o eletrodo
explorador estiver ‘a frente’ do vetor
Além disso, ocorre o oposto na
repolarização, pois acontece novamente a troca
de cargas o epicárdio repolariza primeiro que
o endocárdio, criando um fluxo que repolariza
de fora para
dentro, ou
seja a
atividade
elétrica
desloca-se de fora para dentro enquanto o
vetor esta no sentido oposto o que gera ondas
negativas no ECG se o eletrodo explorador
estiver ‘a frente’ do vetor.






O papel usado para laudar um ECG esconde
várias dicas que podem ser usados
futuramente para laudar casos patológicos que
aparecem no eletrocardiograma.
Cada linha presente no papel milimetrado
equivale 1 mm sendo possivel calcular distancia,
duração e amplitude com essas linhas
pequenas. No eixo X é especificado o tempo
(V) sendo que cada 1 mm equivale a 0,04s
ou 40ms (Ou 25mm/s) enquanto no eixo Y
é denominado a voltagem (N) onde 1 mm
equivale a 0,1mV (Ou 10mm/mV). A
velocidade de saida do papel numa calibração
comum é de 25mm/s sendo que cada vez
maior a saida do papel, maior sera a distancia
entre as ondas enquanto o oposto também se
faz veridico..
⇝Onda P: Despolarização dos átrios
⇝Segment o PQ: Lentificação/Atraso no
impulso elétrico pelo No AV (forma a bomba
de escova)
⇝Int ervalo PQ: É usado para o estudo do Nó
AV e saber quanto tempo o impulso foi
segurado pelo nó
⇝Complexo QRS: Despolarização Ventricular
⇝Int ervalo QT : Espaço de tempo entre a
despolarização e o fim da repolarização dos
ventrículos
⇝Segment o ST : Momento do influxo de
cálcio e formação de platô no potencial de
ação
⇝Onda T :Repolarização dos Ventrículos
⇝Onda U: Correlacionada a casos de
hipocalemia e aparece esporadicamente
demonstrando a despolarização das células
mesocardicas.
É o tempo entre a despolarização e a
repolarização dos ventrículos relaciona-se
com a frequência cardiaca pois, quanto
Frequência Cardiaca o Intervalo QTc
Para pacientes com frequência cardiaca
normal (de 60 – 90 bpm) usa-se a formula
de Bazett para corrigir a QTc para a
frequência cardiaca.
𝑄𝑇𝑐 =
𝑑𝑖𝑠𝑡𝑎𝑛𝑐𝑖𝑎 𝑑𝑎𝑠 𝑜𝑛𝑑𝑎𝑠 𝑄𝑇
√𝑑𝑖𝑠𝑡𝑎𝑛𝑐𝑖𝑎 𝑒𝑛𝑡𝑟𝑒 2 𝑜𝑛𝑑𝑎𝑠 𝑅

Para pacientes com frequência cardiaca
menor que 60 (FC <60 bpm) ou maior que
90 (FC > 90 bpm) usa-se a formula de
Hodges paracorrigir a QTc para a
frequência cardiaca
𝑄𝑇𝑐 = 𝐷𝑖𝑠𝑡𝑎𝑛𝑐𝑖𝑎 𝑄𝑇 𝑥 1,75 (𝐹𝐶 − 60)
É o registro das mesmas variações observado
por vários ângulos do coração
 São as que registram a atividade
elétrica usando 1 eletrodo explorador e 1
eletrodo referência apenas.
⇝Derivação 1
ER: Braço direito EE: Braço
esquerdo Sentido do vetor resultante: para
esquerda e QRS positivo
https://www.google.com/url?sa=i&url=https%3A%2F%2Fempendium.com%2Fmanualmibe%2Fimage%2FB34.25.1-2.&psig=AOvVaw1DdYBQN89_bzXcD3v6_iVh&ust=1596151612118000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCPCxjKTO8-oCFQAAAAAdAAAAABAk
⇝ Derivação 2
ER: Braço direito EE: perna
esquerda Sentido do vetor resultante: para
baixo e para esquerda e QRS positivo
⇝Derivação 3
ER: braço esquerdo EE: perna
esquerda Sentido do vetor resultante: para
baixo e para direita e QRS positivo
 São as que registram
a atividade elétrica usando 1 eletrodo
explorador e 2 eletrodos referência.
⇝aVL
ER: Braço direito e perna esquerda
EE: Braço esquerdo
Sentido do vetor resultante: para cima e para
esquerda e QRS variável
⇝ aVF
ER: Braço direito e esquerdo
EE: perna esquerda
Sentido do vetor resultante: para baixo e QRS
positivo
⇝aVR
ER: Braço e perna esquerda
 EE: Braço esquerdo
 Sentido do vetor resultante:
para cima e para direita e QRS negativo
⇝V1
Inserida no 4 espaço intercostal na região
paraesternal direita, gera um vetor que aponta
para baixo e para esquerda gerando QRS
negativo
⇝ V2
Inserida no 4 espaço intercostal na região
paraesternal esquerda, gera um vetor que
aponta para baixo e para esquerda gerando
QRS negativo e pouco positivo
⇝V3
Inserida no espaço
intercostal entre as
derivações V2 e V4, gera
um vetor que aponta para
baixo e para esquerda
gerando QRS entre
negativo e positivo (intermediário)
⇝V4
Inserida no 5 espaço intercostal na região
hemiclavicular esquerda, gera um vetor que
aponta para baixo e para esquerda gerando
QRS intermediário
⇝ V5 Inserida no 5
espaço intercostal na região axilar anterior
esquerda, gera um vetor que aponta para baixo
e para esquerda gerando QRS positivo
⇝V6
Inserida no 5 espaço intercostal na região
axilar média esquerda, gera um vetor que
aponta para baixo e para esquerda gerando
QRS positivo
→Regular: A distância entre duas ondas R
são a mesma durante toda a derivação.
A frequência cardiaca pode ser encontrada a
partir de um ECG regular pela:
𝐹𝐶 =
1500 𝑜𝑢 300
𝑑𝑖𝑠𝑡𝑎𝑛𝑐𝑖𝑎 𝑒𝑛𝑡𝑟𝑒 𝑜𝑛𝑑𝑎𝑠 𝑅

→Irregular: A distância entre as ondas R
são variáveis, as vezes grande e outrora
pequenas.
A frequência cardiaca é encontrada a partir
da derivação D2 longa sendo:
𝐹𝐶 = 𝑄𝑢𝑎𝑛𝑡 𝑑𝑒 𝑄𝑅𝑆 𝑒𝑚 𝐷2 𝐿𝑜𝑛𝑔𝑜 𝑋 6
Amplitude (altura) da onda é dada pelo eixo
Y e o comprimento (tamanho) é dado pelo eixo
X
•Onda P: Comprimento normal > 3mm ou
0,12s e amplitude < 2,5 mm
•Intervalo QRS: Comprimento normal 3mm
ou 0,12s
•Intervalo PQ: Comprimento normal 0,12 a
0,2 s ou seja 3 a 5 mm
•Intervalo QTc: Comprimento normal em
Homens <0,45s, mulheres <0,46s e para
ambos >0,36s
É considerado o ritmo normal no ECG
quando a onda P precede o segmento QRS
e é positiva
nas
derivações
D1, D2, aVF ,
V5 e V6 e
é negativa em aVR

https://www.google.com/url?sa=i&url=https%3A%2F%2Fekg.academy%2Flearn-ekg%3Fcourseid%3D318%26seq%3D5&psig=AOvVaw1YdKGLFJzrqXj2H-KxMsfT&ust=1596152695196000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCLj56abS8-oCFQAAAAAdAAAAABAI
https://www.google.com/url?sa=i&url=https%3A%2F%2Fpt.slideshare.net%2Fsylvaniapaiva1%2Fecg-86-slides&psig=AOvVaw3cOO18KGwxn0w0R4qjjb1n&ust=1596152845917000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCOiAovPS8-oCFQAAAAAdAAAAABAD
https://www.google.com/url?sa=i&url=https%3A%2F%2Fpt.slideshare.net%2Flaccunifenasbh%2Fecg-normal&psig=AOvVaw1UmEs7eMcc3o80ak9fBS5F&ust=1596221402985000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCMiAtKDS9eoCFQAAAAAdAAAAABAJ
https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.ecgnow.com.br%2Fblog%2F3-dicas-importantes-sobre-ecg-em-criancas%2F&psig=AOvVaw07DWUwOQ-EaGxC8gtpKZSK&ust=1596228877815000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCLCKkY_u9eoCFQAAAAAdAAAAABAU
É para onde aponta o vetor resultante da
ativação elétrica do coração e pode variar de
acordo com porte físico da pessoa.
O vetor resultante da despolarização cardiaca
normal encontra-se numa faixa entre -30º
e +90º (AVL e AVF), se o eixo estiver
nessa faixa ele é considerado normal.
Se no ECG, o QRS estiver positivo em
D1 e D2, ele esta normal, se houver
alguma variação nessas faixas considera-
se eixo elétrico incomum.
Deslocamento do vetor para esquerda,
acima de -30º pode indicar: BRE, HVE
e infarto
Deslocamento do vetor para sentido direito
oposto (desvio extremo) pode indicar:
Dextrocardia, cardiomiopatias, doenças
cardíacas congênitas.
Deslocamento do vetor para o sentido
direito inferior, que seria desvio para direito
pode indicar: Infarto lateral, Dextrocardia,
cardiopatias congênitas, BDPI e HVD.


https://www.google.com/url?sa=i&url=https%3A%2F%2Fcardiopapers.com.br%2Fconceitos-basicos-eletrocardiograma-parte-1%2F&psig=AOvVaw0gqWoPD8HnpiCip2O_90tD&ust=1596324911953000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCPjglJnU-OoCFQAAAAAdAAAAABAK
