ECG: Ondas e Derivações

Prévia do material em texto

Camila Mariana Castro de Oliveira
 Medicina Nove de Julho
 BMF 2 – Fisiologia

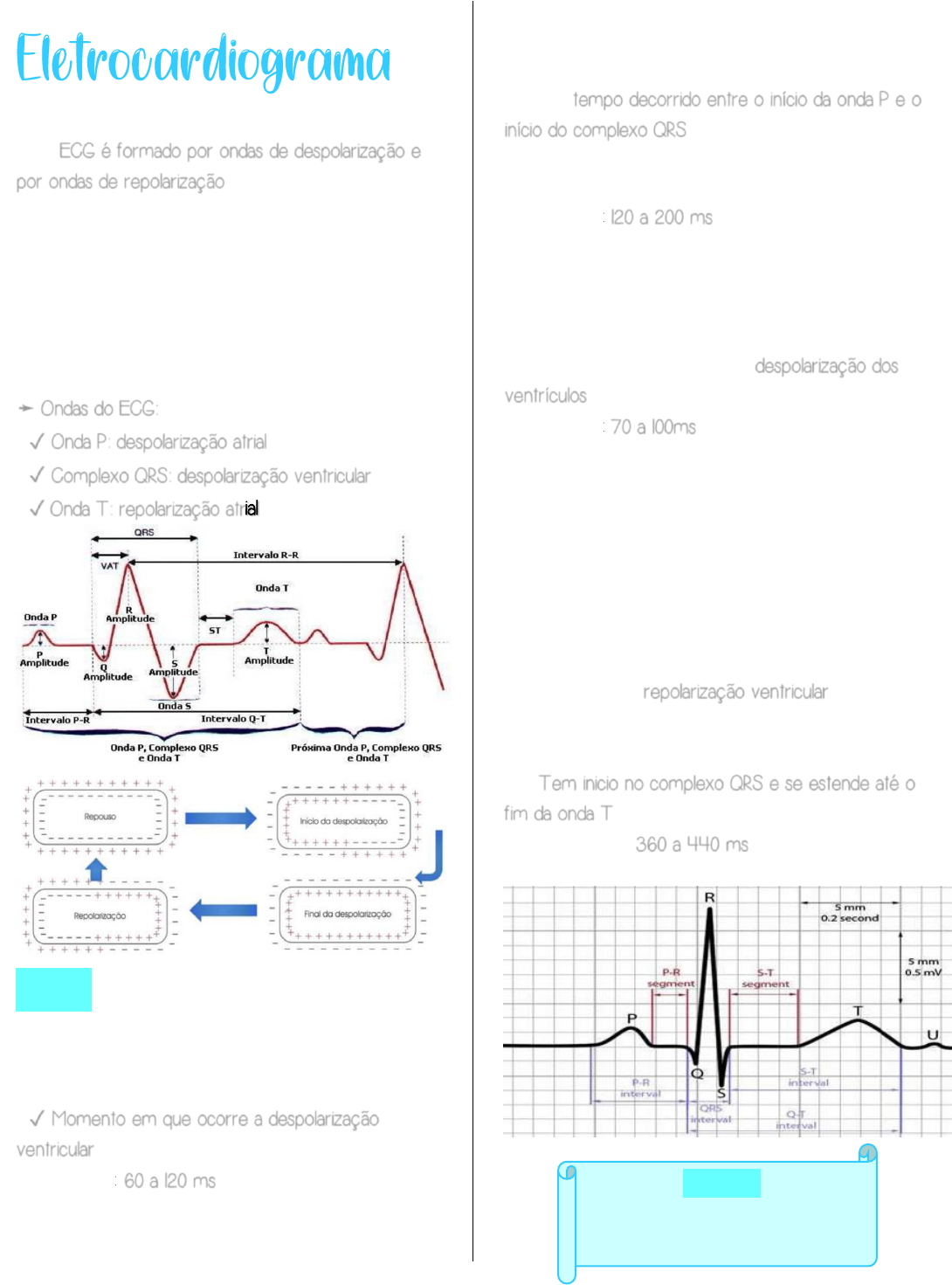

➛ O ECG é formado por ondas de despolarização e
por ondas de repolarização
➛ Para realiza-lo é colocado placas de eletrodos no
paciente, em dois locais
➛ Sinal do ECG: mede a atividade elétrica – sempre
que tem despolarização ou repolarização
 ✓ Repolarização atrial – acontece dentro do intervalo
de tempo que ocorre a despolarização ventricular (sinal
muito rápido/intenso)
➛ Ondas do ECG:
 ✓ Onda P: despolarização atrial
 ✓ Complexo QRS: despolarização ventricular
 ✓ Onda T: repolarização atrial


Ondas:
 ➛ Onda P:
 ✓ Representa que o coração está sendo comandado
pelo nó sinoatrial (ritmo sinusal)
 ✓ Momento em que ocorre a despolarização
ventricular
 ✓ Duração: 60 a 120 ms
 ✓ Configuração normal: arredondada e voltada para
cima – sua configuração anormal pode indicar lesões
próximas do nó SA
 ➛ Intervalo P-R:
 ✓ É o tempo decorrido entre o início da onda P e o
início do complexo QRS
 ✓ Esse intervalo representa a condução do impulso
atrial através dos átrios
 ✓ Duração: 120 a 200 ms
 ✓ PR < 120ms: impulso originado em um local
diferente do nó SA
 ✓ PR > 200ms: retardos na condução pelos átrios
 ➛ Onda QRS:
 ✓ Momento em que ocorre a despolarização dos
ventrículos
 ✓ Duração: 70 a 100ms
 ✓ Quando não aparece a onda P o impulso pode ter
origem nos ventrículos
 ➛ Segmento S-T:
 ✓ “Platô”
 ✓ Propagação de ação antes da repolarização
 ✓ Alterações desse segmento podem indicar lesões
do miocárdio
➛ Onda T:
 ✓ Representa a repolarização ventricular
 ✓ Geralmente é arredondada e lisa
➛ Intervalo QT:
 ✓ Tem inicio no complexo QRS e se estende até o
fim da onda T
 ✓ Duração: de 360 a 440 ms





ATENÇÃO:
➛ Segmento – é constante;
➛ Intervalo – é uma onda
 Camila Mariana Castro de Oliveira
 Medicina Nove de Julho
 BMF 2 – Fisiologia

Determinação do ritmo:
➛ Interpretação do traçado de ritmo
 ✓ 5mm = 0,20s
 ✓ 1mm = 0,04s
 ✓ 10mm = 1mV

Para cálculo da frequência cardíaca:
➛ Método do 1500:
 ✓ Se o ritmo for regular conte as quadriculas
existentes entre duas ondas R consecutivas e divida
1500 pela quantidade de quadriculas entre duas ondas R
consecutivas
 - Ou seja, quanto menor esse intervalo entre R-R
(consecutivos), maior a FC – taquicardia




Derivações:
➛ Diferentes visões elétricas do coração
➛ São formas diferentes de reconhecer/medir a
atividade elétrica do coração
➛ Fornece uma visão da atividade elétrica do coração
entre um polo positivo e um polo negativo
➛ ECG informa somente a atividade elétrica e não a
atividade mecânica
➛ Na pratica, normalmente são utilizadas 12 derivações
– na teoria, são possíveis 40 derivações diferentes
Divisão das derivações:
➛ Bipolares (D1, D2 e D3)
 ✓ D1: entre braço esquerdo (terminal +) e braço
direito (terminal -)
 ✓ D2: entre braço direito (terminal -) e a perna
esquerda (terminal +)
 ✓ D3: entre braço esquerdo (terminal -) e perna
esquerda (terminal +)



V=25mm/s
FC = 1500
 R-R
 Camila Mariana Castro de Oliveira
 Medicina Nove de Julho
 BMF 2 – Fisiologia







➛ Unipolares (aVR, aVL, aVF e V1 a V6)
 ✓ Derivaçoes torácicas (precordiais): V1, V2, V3, V4,
V5, V6
 ➛ É colocado o eletrodo positivo no tórax, bem em
cima do coração, e o eletrodo negativo colocado,
simultaneamente, no braço direito, braço esquerdo e
perna esquerda




✓ Derivações unipolares amplificadas: aVR, aVL, aVF
 ➛ Dois dos membros são conectados ao terminal
negativo do eletrodo e o terceiro membro é conectado
ao terminal positivo
 ✓ aVR: terminal positivo no braço direito
 ✓ aVL: terminal positivo no braço esquerdo
 ✓ aVF: terminal positivo na perna esquerda



Obs: a base cardíaca permanece eletronegativa durante
a despolarização ventricular e o ápice cardíaco
permanece positivo.
No ECG:

Obs: D1 sempre vai estar com aVR, D2 sempre com
aVL e D3 sempre com aVF
Triangulo de Einthoven: equilátero e o coração
está no centro desse triangulo
Lei de Eithoven: a soma dos potenciais gerados
nas derivações 1 e 3 é igual ao potencial da
derivação 2
 Camila Mariana Castro de Oliveira
 Medicina Nove de Julho
 BMF 2 – Fisiologia



Resumindo......

Sistema de referência Hexaxial:

 ✓ Relacionar o eixo hexaxial com despolarização
cardíaca
 ✓ Vetor do complexo QRS: para baixo e para
esquerda do paciente – para determinar o eixo
precisamos olhar o complexo QRS nas derivações DI e
aVF.
Eixo elétrico cardíaco:
➛ O plano cartesiano é dividido em 4 partes
➛ O eixo normal é entre 0° e 90° - algumas
bibliografias inclui entre -30° e 90°



Desvios:


✓ Eixo normal: complexo QRS predominantemente
positivo em ambos DA e D2
✓ Desvio para direita: QRS negativo em D1 e positivo
em aVF
✓ Desvio para esquerda: QRS positivo em D1 e
negativo em D2
✓ Desvio extremo: QRS predominantemente negativo
em ambos
 Camila Mariana Castro de Oliveira
 Medicina Nove de Julho
 BMF 2 – Fisiologia







Definindo o eixo cardíaco:
➛ Olhar apenas para D1, D2 e D3 e aVR, aVF e aVL
(ignorar as precordiais)
➛ 1° passo: definir a derivação em que o QRS
isodifásico – fase positiva e negativa de amplitude
similar em alguma das derivações – significa que está a
90° (perpendicular) deste local

 (nesse exemplo: aVL)
➛ Achar a derivação no eixo hexaxial – ele estará a
90° para um lado ou para outro

➛ 2° passo: Olhar as outras derivações (dica: olhar para
as que estão 90° do ponto encontrado no eixo)
definindo se está mais positivo ou negativo
 ✓ Se for negativo: o vetor está fugindo da região
 ✓ Se for positivo: o vetor está apontando para essa
região

 (Obs: nesse exemplo olhar para D2 ou aVR)
Obs: eixo indeterminado – quando há varias derivações
com QRS isodifásico

Forma rápida de definir se o eixo está normal:
➛ Olhar para D1 e D2 – se o QRS for
predominantemente positivo ou isodifásico significa eixo
dentro da normalidade
➛ Eixo em relação as derivações precordiais:
 ✓ Define se o vetor está indo para trás ou para frente
 ✓ Olhar apenas para a derivação V1 que deve estar
com QRS negativo
 - Em casos de hiperplasia de VD (hipertensão
pulmonar, estenose pulmonar), o V1 vai estar positivo

O desvio do eixo para esquerda é comumente
encontrado na hipertrofia ventricular esquerda, no
bloqueio fascicular anterior esquerdo e no infarto
inferior.
O desvio do eixo para direita é comumente
observado na hipertensão pulmonar, no bloqueio
divisional posterior esquerdo e no infarto lateral
