Pincel Atômico - 07/05/2024 22:15:41 1/4
DILTON CARNEIRO
PEDREIRA
Avaliação Online (SALA EAD) - Todos Capitulos/Referencias
Atividade finalizada em 25/03/2024 19:51:53 (1731513 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
SISTEMAS ESTRUTURAIS I [204116] - Avaliação com 10 questões, com o peso total de 50,00 pontos [capítulos - Todos]
Turma:
Graduação: Engenharia Civil - Grupo: FEVEREIRO/2021 - ENG.CIV [21015]
Aluno(a):
91433209 - DILTON CARNEIRO PEDREIRA - Respondeu 6 questões corretas, obtendo um total de 30,00 pontos como nota
[368201_2790
18]
Questão
001
(Adaptado de FUNDATEC, 2016). Esforços internos em uma estrutura caracterizam as
ligações internas de tensões. Representam o efeito de forças e momentos entre duas
porções de uma estrutura reticulada resultantes de um corte em uma seção
transversal. Para responder à questão, utilize a Figura 1 a seguir.

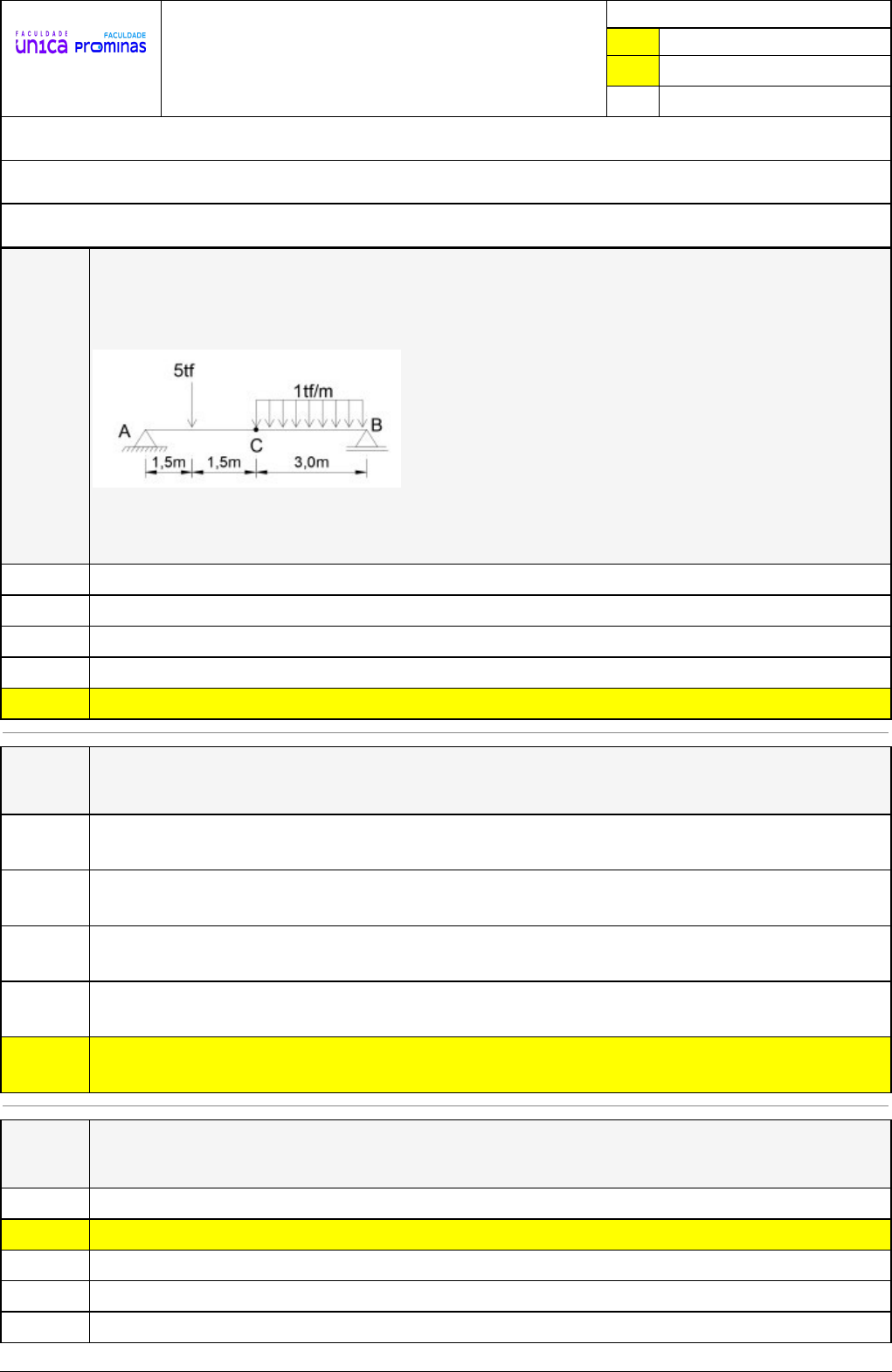

Figura 1 – Viga bi apoiada (fonte: autora)
Sob a perspectiva dos esforços internos, assinale a alternativa que apresenta o valor
do momento fletor no ponto C.
4 tf.m.
7 tf.m.
3 tf.m.
5 tf.m.
X 6 tf.m.
[368201_2789
65]
Questão
002
(FEPESE, 2018): Quanto aos tipos de apoios a que uma estrutura pode estar
vinculada, assinale a alternativa correta.
O apoio móvel possui 2 graus de mobilidade retirados pelo vínculo, possuindo assim
duas reações.
O apoio fixo possui 1 grau de mobilidade retirado pelo vínculo, possuindo assim
somente uma reação.
O apoio fixo impede o movimento de rotação na direção perpendicular e na paralela à
base do apoio.
X
O apoio tipo engaste impede dois tipos de movimento, um de translação e dois de
rotação.
O apoio móvel impede o movimento de translação na direção perpendicular à base do
apoio.
[368201_2768
77]
Questão
003
Trechos é um segmento de barra delimitado pela seção transversal. Marque a
alternativa em que está correta a condição a ser atendida.
Insere-se duas novas barras ou mais, ou uma articulação, dentre outros.
X A equação que rege a posição do eixo da barra é alterada.
Introduz-se uma carga distribuída.
Mantém um carregamento distribuído.
Todas as alternativas estão corretas.
Pincel Atômico - 07/05/2024 22:15:41 2/4
[368201_2789
33]
Questão
004
(ELABORADO PELO AUTOR, 2023): Acerca das peças que compõem as estruturas é
sabido que elas possuem três dimensões e podem ocorrer três casos: I) Duas
dimensões menores em relação à terceira; II) Uma dimensão menor em relação as
outras duas e III) As três dimensões são consideráveis. Assinar a alternativa correta
que apresenta, respectivamente, exemplos dos três tipos de casos apresentados.
Barragem, barra, chapa.
X Bloco, folha, cascas.
Casca, barra, bloco.
Barra, placas, bloco.
Lâminas, barragem, casca.
[368201_2790
65]
Questão
005
(Adaptado de FGV, 2016): O pórtico é um estilo arquitetônico muito comum nas
edificações modernas e pode ser aplicado tanto em áreas externas quanto internas.
Trata-se de um recurso que remete a grandes palácios e torna a construção ainda
mais bonita e elegante. A figura a seguir mostra um pórtico com três rótulas internas
apoiado em bases engastadas.
Sabendo que há um conjugado de momentos fletores atuando na rótula superior do
pórtico, o valor de momento fletor no engaste do pórtico, em kNm, é:
20.
10.
X 30.
40.
50.
[368202_2768
75]
Questão
006
Sobre elementos estruturais:
I. Os tirantes, conhecidos como cabos de suspensão ou barras de contraventamento,
são elementos alongados sujeitos às forças axiais de tração.
II. As vigas são componentes lineares sujeitas a cargas perpendiculares ao seu eixo
longitudinal, provocando deformações suaves no elemento estrutural.
III. Os cabos são estruturas flexíveis que suportam forças axiais de tração.
IV. Os pórticos, também conhecidos como vigas-pilares, são estruturas sólidas
formadas pela interação entre vigas e pilares.
Assinale a alternativa CORRETA:
X As afirmativas I, II e III estão corretas.
As afirmativas II, III e IV estão corretas.
As afirmativas I e II estão corretas.
Todas as afirmativas estão corretas.
As afirmativas III e IV estão corretas.
Pincel Atômico - 07/05/2024 22:15:41 3/4
[368202_2768
91]
Questão
007
Sobre esforços internos, é CORRETO afirmar:
I. Esforço cortante é uma das componentes dos esforços internos que não atuam em
um elemento estrutural, como uma viga ou um pilar.
II. O momento fletor é a soma algébrica dos momentos resultantes de todas as forças
à esquerda ou à direita de uma seção transversal específica.
III. O esforço cortante, representado por Q, em uma seção é calculado pela soma
vetorial dos componentes do sistema de forças em um dos lados da seção em análise
sobre o plano considerado.
IV. O esforço cortante em uma seção é obtido somando vetorialmente os momentos
causados pelas cargas externas de um dos lados da seção em análise, considerando
a direção perpendicular a essa seção como a direção x.
X As afirmativas II e III estão corretas.
As afirmativas I, II, III, IV estão corretas.
As afirmativas III e IV estão corretas.
As afirmativas II III e IV estão corretas.
As afirmativas I e II estão corretas.
[368202_2790
12]
Questão
008
(Adaptada de Kassimali, 2016) As reações de apoio são determinadas pelas condições
de restrição e pelos vínculos impostos aos pontos de apoio da estrutura. Esses apoios
podem assumir diferentes formas, como apoios fixos, móveis, articulados e
deslizantes, cada um dos quais oferecendo diferentes graus de liberdade ou restrição
aos movimentos da estrutura. Determine as reações dos apoios para a estrutura
mostrada na Figura.
Ax = 32,9 kN; By = 72,00 kN; Ay = 46,75 kN
X Ax = 32,9 kN; By = 72,05 kN; Ay = 46,75 kN
Ax = 32,9 kN; By = 72,00 kN; Ay = 45,75 kN
Ax = 32,9 kN; By = 72,50 kN; Ay = 45,75 kN
Ax = 32,9 kN; By = 72,50 kN; Ay = 46,75 kN
[368203_2768
80]
Questão
009
(UFMG – Apostila de Exercícios) Para a viga indicada abaixo, calcule as reações de
apoio:
Assinale a alternativa correta:
Pincel Atômico - 07/05/2024 22:15:41 4/4
X HA: 10; RA: 140 kN; RB:140 kN.
HA: 0; RA: 80 kN; RB:80 kN.
HA: 0; RA: 120 kN; RB:140 kN.
HA: 0; RA: 140 kN; RB:140 kN.
HA: 0; RA: 100 kN; RB:140 kN.
[368203_2769
03]
Questão
010
(COMPERVE - 2017 - MPE-RN - Analista do Ministério Público Estadual - Engenharia
Civil) Observe a esquematização de um pórtico isostático reproduzido a seguir:
Nesse esquema, em relação à barra BC, tracionando a parte interna do pórtico.
O momento máximo é de 62,5kNm e ocorre em uma seção equidistante das seções B
e C.
X
O momento máximo é de 22,5kNm e ocorre em uma seção mais próxima da seção C
do que da B.
O momento máximo é de 22,5kNm e ocorre em uma seção equidistante das seções B
e C.
O momento máximo é de 62,5kNm e ocorre em uma seção mais próxima da seção C
do que da B.
O momento máximo é de 12,5kNm e ocorre em uma seção mais próxima da seção C
do que da B.
