LISTA DE EXERCÍCIOS – SEÇÃO 3
Questão 1. O tensor abaixo descreve o estado de deformação em um ponto de um sólido genérico. Com base
nesse tensor, determine: (a) os invariantes de deformação; (b) as deformações principais; e (c) a máxima
deformação de cisalhamento.
𝜀𝑖𝑗 = [
1 −2 0
−2 −4 0
0 0 5
] ∙ 10−3
Respostas: (a) 𝜗1 = 2,0 ∙ 10−3; 𝜗2 = −23,0 ∙ 10−3; e 𝜗3 = −40,0 ∙ 10−3;
(b) 𝜀1 = 5 ∙ 10−3; 𝜀2 = 1,70 ∙ 10−3; e 𝜀3 = −4,70 ∙ 10−3;
(c) 𝛾𝑚𝑎𝑥 = 4,85 ∙ 10−3.

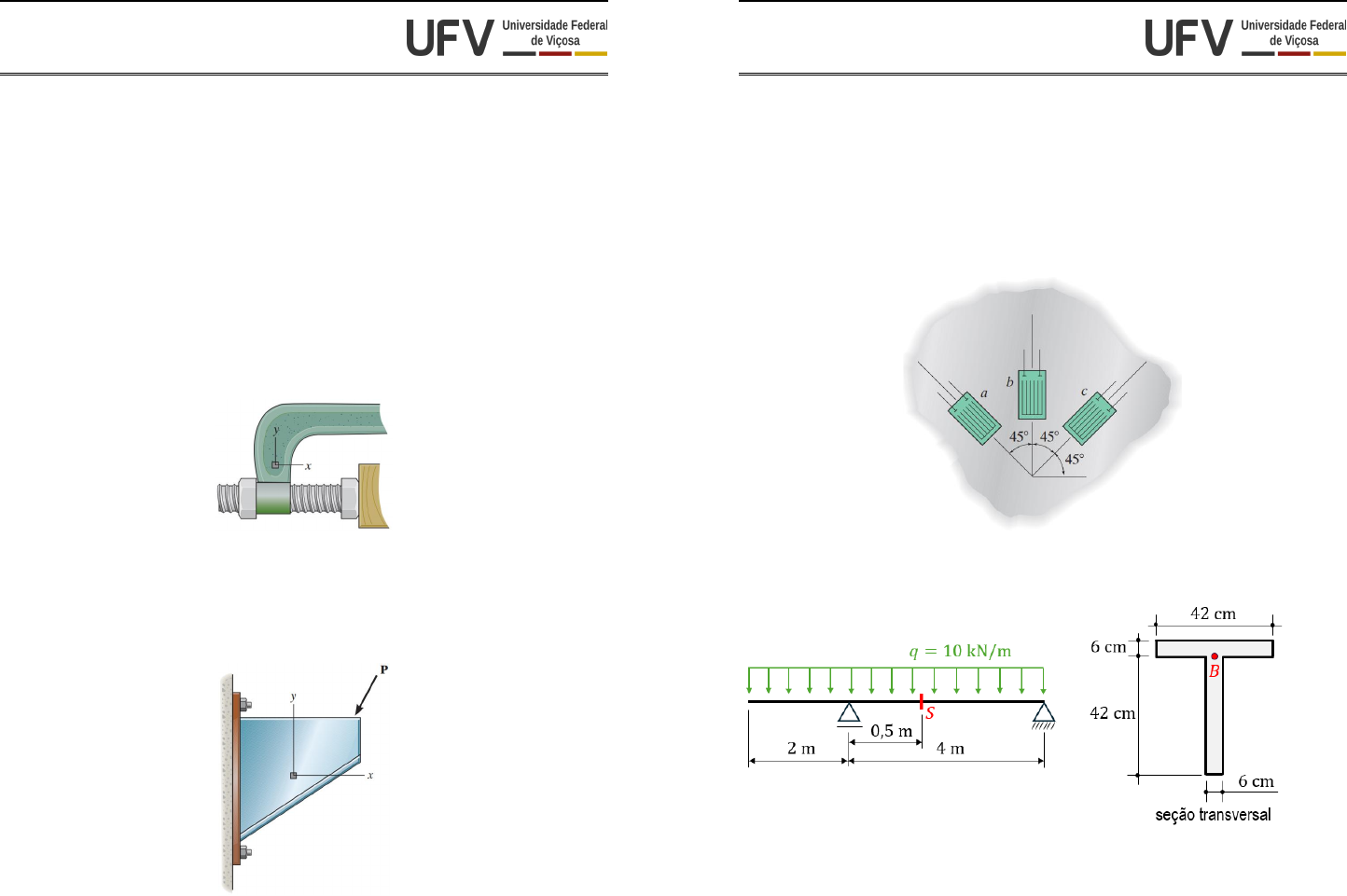

Questão 2. O estado de deformação em um ponto do braço apresenta os seguintes componentes: 𝜀𝑥 = 200𝜇,
𝜀𝑦 = 300𝜇 e 𝛾𝑥𝑦 = 400𝜇. Utilizando as equações de transformação de deformações, determine os componentes
equivalentes de deformação no plano para um elemento orientado a 30° no sentido anti-horário em relação à
posição original. Esboce o elemento deformado devido a essas deformações no plano 𝑥 – 𝑦.

Respostas: 𝜀𝑥′ = 248𝜇; 𝜀𝑦′ = −348𝜇; e 𝛾𝑥′𝑦′ = −233𝜇.
Questão 3. Devido à carga P, o estado de deformação em um ponto do suporte apresenta os seguintes
componentes: 𝜀𝑥 = 500𝜇, 𝜀𝑦 = 350𝜇 e 𝛾𝑥𝑦 = −430𝜇. Utilizando as equações de transformação de
deformações, determine os componentes de deformação no plano equivalentes para um elemento orientado a
um ângulo de 𝜃 = 30° no sentido horário em relação à posição original. Esboce o elemento deformado devido
a essas deformações no plano 𝑥 – 𝑦.




Respostas: 𝜀𝑥′ = 649𝜇; 𝜀𝑦′ = 201𝜇; e 𝛾𝑥′𝑦′ = −85,1𝜇.
Questão 4. A deformação no ponto A de um suporte apresenta os seguintes componentes: 𝜀𝑥 = 300𝜇, 𝜀𝑦 =
550𝜇, 𝛾𝑥𝑦 = −650𝜇 e 𝜀𝑧 = 0. Determine: (a) as deformações principais no ponto A; e (b) a deformação de
cisalhamento máxima.
Respostas: 𝜀1 = 773𝜇; 𝜀2 = 76,8𝜇; e 𝛾𝑚á𝑥 = 696𝜇.
Questão 5. Uma roseta de deformação a 45° está montada na superfície de uma casca cilíndrica. As seguintes
leituras foram obtidas em cada extensômetro: 𝜀𝑎 = −200𝜇, 𝜀𝑏 = 200𝜇 e 𝜀𝑐 = 250𝜇. Determine as
deformações principais no plano.

Respostas: 𝜀1 = 380𝜇 e 𝜀2 = −330𝜇.
Questão 6. Para a viga apresentada a seguir, determine as deformações principais no ponto 𝐵 da
seção 𝑆. Dados: 𝐸 = 20 GPa e 𝜈 = 0,2.

Respostas: 𝜀1 = 7,3096 ∙ 10−5 e 𝜀2 = −4,4557 ∙ 10−5.
