Cinemática e Dinâmica de Mecanismos - José A. Riul


1

1 INTRODUÇÃO

1.1 INTRODUÇÃO AO ESTUDO DE MECANISMOS

O estudo de mecanismos é muito importante. Com o enorme avanço
realizado no projeto de instrumentos, controles automáticos e equipamentos
automatizados, o estudo de mecanismos tomou novo significado. Mecanismo pode
ser definido como a parte de projeto de máquinas relacionada com o projeto
cinemático de sistemas articulados, cames, engrenagens e trens de engrenagens. O
projeto cinemático se baseia nos requisitos relativos ao movimento, diferindo do
projeto baseado em requisitos de resistência. Será apresentado um exemplo de
cada mecanismo, acima mencionado, a fim de proporcionar uma descrição
compreensiva dos componentes a serem estudados.

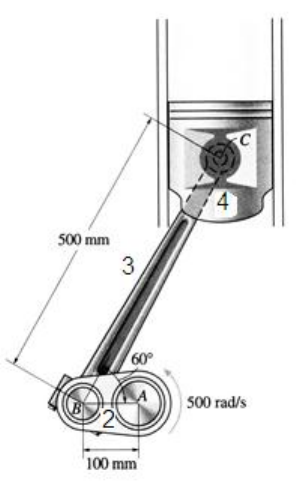

A Figura 1.1 mostra o mecanismo conhecido por mecanismo cursor manivela.
A peça 2 é a manivela, a peça 3 é a biela e a peça 4 o cursor. No motor de
combustão interna a peça 4 é o pistão.


Figura 1.1 - Mecanismo Cursor-Manivela

As Figuras 1.2.a 1.2.b e 1.2.c mostram o mecanismo conhecido por
mecanismo de quatro barras. A peça 1 é o suporte, geralmente estacionária, a
 Cinemática e Dinâmica de Mecanismos - José A. Riul


2

peça 2 é a manivela que aciona o mecanismo, e pode girar ou oscilar; a peça 3 é o
elemento intermediário e a peça 4 poderá girar ou oscilar, dependendo das
dimensões das peças do mecanismo.

Figura 1.2.a - Mecanismo Quatro-Barras

O elemento de acionamento do mecanismo da Fig. 2.b, é um cilindro
hidráulico e da Fig. 2.c é um motor elétrico.


Figura 1.2.b - Mecanismo Quatro-Barras


Figura 1.2.c - Mecanismo Quatro-Barras
 Cinemática e Dinâmica de Mecanismos - José A. Riul


3

A Figura 1.3 mostra o esboço de uma came com seguidor. A came gira a uma
velocidade angular constante e o seguidor se movimenta para cima e para baixo, em
movimento alternativo. A elevação do seguidor é comandada pelo excêntrico e o
retorno, por ação da gravidade ou de uma mola. As cames são usadas em muitas
máquinas e um dos empregos mais comuns aparece no motor de automóvel onde
são empregadas duas cames em cada cilindro para acionar as válvulas de admissão
e de escapamento.

Figura 1.3 – Mecanismo came - seguidor

As engrenagens são usadas em muitas aplicações para transmitir movimento
entre eixos com uma razão de velocidades angulares constante. A Fig. 1.4 mostra
algumas engrenagens acopladas.
Em alguns casos, a redução desejada na velocidade angular é muito grande
para ser obtida com somente duas engrenagens. Quando isto ocorre, algumas
engrenagens devem ser acopladas para formar o que se denomina de trem de
engrenagens. Na Fig. 1.5 vê-se dois trens de engrenagens planetários; uma vez que
as engrenagens 2 e 3 do trem da esquerda têm movimento planetário.

 Cinemática e Dinâmica de Mecanismos - José A. Riul


4



Figura 1.4 – Engrenagens


Figura 1.5 – Trens de engrenagens
 Cinemática e Dinâmica de Mecanismos - José A. Riul


5

 A Figura 1.6 mostra o mecanismo da plaina limadora. A peça 2 é a de
acionamento e a peça 6 é o porta ferramenta da plaina. Este mecanismo é
denominado de mecanismo de retorno rápido.

Figura 1.6 - Mecanismo de retorno rápido

Na Figura 1.7 são mostrados dois robôs de tres graus de liberdade (3 gdl). O da
esquerda com rotação nas três peças ou elos e o da direita com rotação em um elo
e translação em dois.

Figura 1.7 - Robôs

 Cinemática e Dinâmica de Mecanismos - José A. Riul


6

Em dispositivos tais como instrumentos e controles automáticos a obtenção
do movimento correto é de suma importância. A potência transmitida pelos
elementos pode ser tão pequena chegando a ser desprezível, o que permite que os
componentes sejam dimensionados inicialmente apenas por seu aspecto cinemático
passando a ter importância secundária o problema da resistência das peças.
Há outras máquinas, entretanto, onde a análise cinemática é somente uma
fase do projeto. Depois que for determinado como as diversas peças da máquina
funcionarão para a realização do trabalho desejado, as forças que atuam nessas
peças devem ser analisadas, permitindo em seguida o dimensionamento de seus
elementos. Uma máquina operatriz é um bom exemplo: sua resistência e sua rigidez
são mais problemáticas do que os movimentos desejados.
É importante, nesta altura, definir os termos empregados no estudo de
mecanismos, o que será feito nos parágrafos seguintes.

1.2 MECANISMO, MÁQUINA

No estudo de mecanismos estes termos serão empregados repetidamente e
são definidos da seguinte maneira:

- Mecanismo: é uma combinação de corpos rígidos ou resistentes de tal modo
compostos e ligados que se movem entre si com movimento relativo definido.
- Máquina: é um mecanismo, ou conjunto de mecanismos, que transmite força de
uma fonte de potencia para a resistência a ser superada. Um exemplo é o motor de
combustão interna.

1.3 MOVIMENTO

Tratando-se de estudo de mecanismos é necessário definir os vários tipos de
movimento produzidos por estes mecanismos.




 Cinemática e Dinâmica de Mecanismos - José A. Riul


7

1.4 CICLO, PERÍODO E FASE DO MOVIMENTO

Quando as peças de um mecanismo, partindo de uma posição inicial, tiverem
passado por todas as posições intermediárias possíveis e retornarem à mesma
posição inicial, essas peças terão completado um ciclo do movimento. O tempo
necessário para completar um ciclo é chamado período. As posições relativas de um
mecanismo em um determinado instante, durante um ciclo, constituem uma fase.

1.5 TRANSMISSÃO DE MOVIMENTO

No estudo de mecanismos é necessário investigar o método pelo qual o
movimento pode ser transmitido de um membro para outro. Pode-se transmitir
movimento de três maneiras: a) contato direto entre dois corpos tal como entre um
excêntrico e um seguidor ou entre duas engrenagens; b) através de um elemento
intermediário ou uma biela; e c) por uma ligação flexível, como uma correia ou uma
corrente.


2 GEOMETRIA DO MOVIMENTO

A geometria do movimento trata da determinação das posições angulares e
lineares das peças de um mecanismo, bem como das posições das partículas das
peças de um mecanismo. A geometria do movimento será tratada usando vetores
posição. Os vetores são descritos através da base ortonormal i, j, k, e de uma das
duas formas abaixo.













z
y
x
zyx
a
a
a
kajaiaa

 2. 1)


- Geometria do movimento do mecanismo cursor-manivela.

 Cinemática e Dinâmica de Mecanismos - José A. Riul


8

 A Figura 2.1, mostra as linhas de centro das peças do mecanismo cursor-
manivela. O objetivo é a determinação da posição angular da biela (peça 3) e a
posição linear do centro do cursor (peça 4), em função da posição angular da
manivela (peça 2), e dos comprimentos O2A = r2, da manivela e AB = r3, da biela.

A Figura 2.1 – Mecanismo cursor - manivela

 A Figura 2.2, mostra o polígono de vetores construído a partir da Fig. 2.1, que
será usado para obtenção da posição angular da biela (peça 3) e a posição linear
do centro do cursor (peça 4).

Figura 2.2 – Polígono de vetores do mecanismo cursor - manivelaA solução é obtida vetorialmente, considerando os vetores e a base
ortonormal da Fig. 2.2. Da adição dos vetores, tem-se:

 r2 + r3 = rB 2.2)

Escrevendo 2.2) em função das componentes de cada vetor, tem-se:
 Cinemática e Dinâmica de Mecanismos - José A. Riul


9



































0
0
0
)(
)cos(
0
)(
)cos(
33
33
22
22 Br
senr
r
senr
r





 2.3)

Separando as componentes de 2.3) segundo os eixos X e Y, tem-se:


2 2 3 3: cos( ) cos( ) 2.4)BX r r r  

 0)()(: 3322   senrsenrY 2.5)

Do sistema de equações 2.4) e 2.5), tem-se da Eq. 2.6):

 ))( 2
3
2
3  sen
r
r
(-sen 1- 2.6)

Substituindo ϴ3 obtido em 2.6) em 2.4), tem-se:

 2 2 3 3 cos( ) cos( ) 2.7)Br r r  

Exemplo 1 – Elaborar um programa computacional para análise da geometria do
movimento do mecanismo cursor – manivela, em um ciclo de movimento da
manivela (peça 2). Mostrar os resultados graficamente.

Programa computacional – Matlab

%%%% Cursor- Manivela %%%%%bielageo.m
% Geometria do movimento
%%%% Riul 2012 %%%%


clear all;
close all;
format long e

r2 = 0.10;
 Cinemática e Dinâmica de Mecanismos - José A. Riul


10

r3 = 0.20;

 convrd=pi/180;
convg=1/convrd;
teta2=0.0*convrd;
dteta2 = 0.5*convrd;

 for i = 1:1:720;

 %geometria do movimento

 r2v = [r2*cos(teta2);r2*sin(teta2);0];

 teta3 = asin((-r2v(2)/r3));

 r3v = [r3*cos(teta3);r3*sin(teta3);0];

 rbv = r2v + r3v;

 teta3v(i) = teta3*convg;

 rbvx(i) = rbv(1);

 teta2v(i) = teta2*convg;

 teta2 = teta2 + dteta2;

 end

 % curso do cursor

 sx = max(rbvx)-min(rbvx)

figure(1)
plot(teta2v,teta3v);grid
xlabel('teta2 (graus)')
ylabel('teta3 (graus)')

figure(2)
plot(teta2v,rbvx);grid
xlabel('teta2 (graus)')
ylabel('rb (m)')


 Cinemática e Dinâmica de Mecanismos - José A. Riul


11



Figura 2.3 – Posição angular da biela em função da posição angular da manivela,
em um ciclo do movimento


Figura 2.4 – Posição linear do cursor em função da posição angular da manivela, em
um ciclo do movimento
0 50 100 150 200 250 300 350 400
-40
-30
-20
-10
0
10
20
30
teta2 (graus)
te
ta
3
 (
g
ra
u
s
)
0 50 100 150 200 250 300 350 400
0.1
0.15
0.2
0.25
0.3
0.35
teta2 (graus)
rb
 (
m
)
 Cinemática e Dinâmica de Mecanismos - José A. Riul


12


- Geometria do movimento do mecanismo cursor-manivela invertido.

 A Figura 2.5, mostra as linhas de centro das peças do mecanismo cursor-
manivela invertido. O objetivo é a determinação da posição angular da peça 4 e a
posição linear do centro do cursor 3, em função da posição angular da manivela
(peça 2), e dos comprimentos O2A2 = r2, da manivela e O2O4 = r1.
 A Figura 2.6, mostra o polígono de vetores construído a partir da Fig. 2.5, que será
usado para obtenção da posição angular da peça 4 e a posição linear do centro do
cursor (peça 3), em relação a O4.



Figura 2.5 - Mecanismo cursor – manivela invertido

 Cinemática e Dinâmica de Mecanismos - José A. Riul


13


Figura 2.6 – Polígono de vetores do mecanismo cursor – manivela invertido

A solução é obtida vetorialmente, considerando os vetores e a base ortonormal da
Fig. 2.6. Da adição dos vetores, tem-se:

 r1 + r2 = r4 2.8)

Escrevendo 2.8) em função das componentes de cada vetor, tem-se:


































0
)(
)cos(
0
)(
)cos(
0
0 44
44
22
221




senr
r
senr
rr

 2.9)

Separando as componentes de 9) segundo os eixos X e Y, tem-se:


1 2 2 4 4: r cos( ) cos( ) 2.10)X r r  

 )()(: 4422  senrsenrY  2.11)

Elevando ao quadrado as equações 2.10) e 2.11), e somando os resultados, chega-
se à:

 )cos(2 221
2
24 rrrr 
2
1r 2.12)
 Cinemática e Dinâmica de Mecanismos - José A. Riul


14


Substituindo o valor r4 obtido em 2.12) em 2.11), tem-se:

 ))( 2
4
2
4  sen
r
r
(sen 1- 2.13)

Exemplo 2 – Elaborar um programa computacional para análise da geometria de
movimento do mecanismo cursor – manivela invertido, em um ciclo de movimento da
manivela (peça 2). Mostrar os resultados graficamente.

Programa computacional – Matlab

%%%% inversão do Cursor- Manivela %%%%%bielainversaogeo.m
% Geometria do movimento
%%%% Riul 2012 %%%%


clear all;
close all;
format long e

r2 = 0.20;
r1 = 0.50;


convrd=pi/178;
convg=1/convrd;
teta2=0.0*convrd;
dteta2 = 2.0*convrd;

 for i = 1:1:180;

 %geometria do movimento

 r2v = [r2*cos(teta2);r2*sin(teta2);0];

 r4 = sqrt(r1*r1+r2*r2+2*r1*r2*cos(teta2));

 teta4 = asin(r2v(2)/r4);

 r4v = [r4*cos(teta4);r4*sin(teta4);0];


 teta4v(i) = teta4*convg;
 Cinemática e Dinâmica de Mecanismos - José A. Riul


15


 r4vm(i) = r4;

 teta2v(i) = teta2*convg;


 teta2 = teta2 + dteta2;

 end


figure(1)
plot(teta2v,teta4v,'k');grid
xlabel('teta2 (graus)')
ylabel('teta4 (graus)')

figure(2)
plot(teta2v,r4vm,'k');grid
xlabel('teta2 (graus)')
ylabel('r4 (m)')


Figura 2.7 – Posição linear do cursor em função da posição angular da manivela, em
um ciclo do movimento
0 50 100 150 200 250 300 350 400
0.35
0.4
0.45
0.5
0.55
0.6
0.65
0.7
teta2 (graus)
r4
 (
m
)
 Cinemática e Dinâmica de Mecanismos - José A. Riul


16


Figura 2.8 – Posição angular da peça 4 em função da posição angular da manivela,
em um ciclo do movimento
- Geometria do movimento do mecanismo quatro barras.

 A Figura 2.9, mostra as linhas de centro das peças do mecanismo de quatro
barras. O objetivo é a determinação da posições angulares das peças 3 e 4, em
função dos comprimentos O2O4 = r1, O2A = r2, AB = r3, O4B = r4 e das posições
angulares ϴ1 e ϴ2.

Figura 2.9 – Mecanismo de quatro barras

0 50 100 150 200 250 300 350 400
-25
-20
-15
-10
-5
0
5
10
15
20
25
teta2 (graus)
te
ta
4
 (
g
ra
u
s
)
 Cinemática e Dinâmica de Mecanismos - José A. Riul


17

A Figura 2.10, mostra opolígono de vetores construído a partir da Fig. 2.9, que será
usado para obtenção da posição angular da peça 3 e a posição angular da peça 4.

Figura 2.10 – Polígono de vetores do mecanismo de quatro barras

 A solução é obtida vetorialmente, considerando os vetores da Fig. 2.10. Da
adição dos vetores, tem-se:

 r2 + r3 = r1 + r4 2.14)

Escrevendo 2.14) em função das componentes de cada vetor, tem-se:













































0
)(
)cos(
0
)(
)cos(
0
)(
)cos(
0
)(
)cos(
44
44
11
11
33
33
22
22









senr
r
senr
r
senr
r
senr
r
 2.15)

De 2.15), obtém-se uma equação transcendental que tem solução numérica. Uma
alternativa para obtenção de ϴ3 e ϴ4, é mostrada a seguir, usando o vetor auxiliar ra
da Fig. 2.10). Tem-se do triangulo O2AO4;

 r2 + ra = r1 2.16)

De 2.16);

 Cinemática e Dinâmica de Mecanismos - José A. Riul


18

 ra = r1 - r2 2.17)

De 2.17);


































0
)(
)cos(
0
)(
)cos(
0
22
22
11
11





senr
r
senr
r
r
r
ay
ax
 2.18)


Usando rax e ray de 2.18);


2
2211
2
2211
22 ))()(())cos()cos((  senrsenrrrrrr ayaxa  2.19)
e,

 















 
)cos()cos((
)()((
tantan
2211
221111



rr
senrsenr
r
r
ax
ay
a
 2.20)

Tem-se do triangulo ABO4 da Fig. 2.10);

 r3 = ra + r4 2.21)

De 21);


































0
)(
)cos(
0
)(
)cos(
0
)(
)cos(
44
44
33
33







senr
r
senr
r
senr
r
aa
aa
 2.22)


Separando as componentes de 2.22) segundo os eixos X e Y, tem-se:


3 3 4 4: cos( ) cos( ) cos( ) 2.23)a aX r r r   

 )()()(: 4433  senrsenrsenrY aa  2.24)
 Cinemática e Dinâmica de Mecanismos - José A. Riul


19


Elevando ao quadrado as equações 2.23) e 2.24), e somando o resultado, tem-se;

  ))()()()( 44  sensen aa cos(cosr2rrrr 4a
2
4
2
a
2
3

 






 
 
4a
2
4
2
a
2
3
r2r
rrr1
4 cos)( a 2.25)

De 2.25);

 






 
 
4a
2
4
2
a
2
3
r2r
rrr1
4 cosa 2.26)

De 2.26), usando o resultado obtido em 2.19) e 2.20) e os dados r3 e r4, tem-se o
valor de ϴ4. Como a função cosseno é par, deve-se observar a posição do
mecanismo sob análise para usar o ângulo ϴ4 correto.
 Usando 2.23), tem-se:



 





 
 
3
441
3
)cos()cos(
cos
r
rr aa 
 2.27)


- Geometria do movimento do mecanismo Garfo Escocês

 A Figura 2.11, mostra o mecanismo Garfo Escocês. O objetivo é a determinação
do deslocamento linear x da peça 4, em função da posição angular da peça 2, e do
comprimento O2A = r2.

 Cinemática e Dinâmica de Mecanismos - José A. Riul


20



A Figura 2.11 – Mecanismo Garfo Escocês

O deslocamento, medido da direita para a esquerda, a partir da interseção da
trajetória de A com o eixo x, é dado por:

 )cos( 222 rrx  2.28)

Ou, de 2.28);


))cos(1( 22  rx 2.29)


Esse mecanismo é um gerador da função cosseno, e é utilizado em mesas
vibratórias.

Determinar o espaço de trabalho do robô de dois graus de liberdade (2 gdl)
mostrado abaixo.
 Cinemática e Dinâmica de Mecanismos - José A. Riul


21




robo2gdl.m

% espaço de trabalho - robo de um gdl
clear all
close all

rd = pi/180.;
g = 1/rd;

r = 0.1;
dr = 0.005;

teta = 0*rd;
 Cinemática e Dinâmica de Mecanismos - José A. Riul


22

dteta = 1*rd;

for j = 1:1:41
for i = 1:1:361

 rv = [r*cos(teta);r*sin(teta);0];
 x(i,j) = rv(1);
 y(i,j) = rv(2);
 teta = teta+dteta;
end
r = r + dr;
end
figure(1)
plot(x,y,'k')
xlabel(' X (m)')
ylabel(' Y (m)')
legend('espaço de trabalho')


Exemplo – Determinar a trajetória do órgão efetuador (partícula A) do robô de 2 gdl,
quando o motor girar de 0 a 90 graus e o pistão pneumático se deslocar de 0.1 à 0.2
m.
robo2gdltraj.m
clear all
close all
-0.4 -0.3 -0.2 -0.1 0 0.1 0.2 0.3 0.4
-0.4
-0.3
-0.2
-0.1
0
0.1
0.2
0.3
0.4
 X (m)
 Y
 (
m
)


espaço de trabalho
 Cinemática e Dinâmica de Mecanismos - José A. Riul


23


rd = pi/180.;
g = 1/rd;

r = 0.1;
dr = 0.00111;

teta = 0*rd;
dteta = 1*rd;


for i = 1:1:91

 rv = [r*cos(teta);r*sin(teta);0];
 x(i) = rv(1);
 y(i) = rv(2);
 teta = teta+dteta;
r = r + dr;
end
figure(1)
plot(x,y,'k');grid
xlabel(' X (m)')
ylabel(' Y (m)')
legend('trajetoria')


-0.02 0 0.02 0.04 0.06 0.08 0.1 0.12
0
0.02
0.04
0.06
0.08
0.1
0.12
0.14
0.16
0.18
0.2
 X (m)
 Y
 (
m
)


trajetoria
 Cinemática e Dinâmica de Mecanismos - José A. Riul


24

Exemplo – Determinar o espaço de trabalho do robô de dois graus de liberdade (2
gdl) mostrado abaixo.

robocilindrico.m
clear all
close all

r = 0.5;

rd = pi/180.0;
g = 1/rd;

dteta = 1*rd;
h = 0.0;
dh = 0.01;

for j =1:1:60

 teta = 0.0*rd;

 for i = 1:1:360
 z = h;
 rav = [r*cos(teta);r*sin(teta);z];

 ravx(i,j) = rav(1);
 ravy(i,j) = rav(2);
 ravz(i,j) = rav(3);

 teta = teta + dteta;
 end
 h =h + dh;
end
 Cinemática e Dinâmica de Mecanismos - José A. Riul


25


plot3(ravx,ravy,ravz); grid;
xlabel(' X (m)')
ylabel(' Y (m)')
zlabel(' Z (m)')
%legend('espaço de trabalho')



Exemplo – Determinar a trajetória do órgão efetuador (partícula A) do robô de 2 gdl,
quando o motor girar de 0 a 900 graus com incremento de 1 grau e o fuso parte de h
= 0.

robocilindricotraj.m
clear all
close all
r = 0.5;
rd = pi/180.0;
g = 1/rd;
dteta = 1*rd;
h = 0.0;
dh = 0.0001;
 teta = 0.0*rd;
 for i = 1:1:900
 z = h;
 rav = [r*cos(teta);r*sin(teta);z];
 ravx(i) = rav(1);
 ravy(i) = rav(2);
-0.5
0
0.5
-0.5
0
0.5
0
0.2
0.4
0.6
0.8
 Z
 (
m
)
 X (m) Y (m)
 Cinemática e Dinâmica de Mecanismos - José A. Riul


26

 ravz(i) = rav(3);
 teta = teta + dteta;
 h =h +dh;
end
 plot3(ravx,ravy,ravz); grid;
xlabel(' X (m)')
ylabel(' Y (m)')
zlabel(' Z (m)')
%legend('trajetoria')

Exemplo – Determinar a trajetória do órgão efetuador do robô de 3 gdl, quando o
motor girar de 0 a 900 graus com incremento de 1 grau, o fuso Z parte de h = 0 e o
fuso Y parte de r = 0,1 m.
-0.5
0
0.5
-0.5
0
0.5
0
0.02
0.04
0.06
0.08
0.1
 X (m) Y (m)
 Z
 (
m
)
 Cinemática e Dinâmica de Mecanismos - José A. Riul


27


robocilindricotritraj.m
clear all
close all
 r = 0.1;
dr = 0.001;
rd = pi/180.0;
g = 1/rd;
dteta = 1*rd;
h = 0.0;
dh = 0.0001;
teta = 0.0*rd;

 for i = 1:1:900
 z = h;
 rav = [r*cos(teta);r*sin(teta);z];

 ravx(i) = rav(1);
 ravy(i) = rav(2);
 ravz(i) = rav(3);

 teta = teta + dteta;
 r = r+dr;
 h =h + dh;
end

plot3(ravx,ravy,ravz,'k'); grid;
xlabel(' X (m)')
ylabel(' Y (m)')
zlabel(' Z (m)')
%legend('trajetoria')
 Cinemática e Dinâmica de Mecanismos - José A. Riul


28


3. ANÁLISE CINEMÁTICA EM MECANISMOS

3.1 INTRODUÇÃO

Por ser um movimento inerente às máquinas, as grandezas cinemáticas tais
como velocidade e aceleração, sob o ponto de vista da engenharia, são de grande
importância na análise e no projeto de elementos de máquinas.
A velocidade de uma máquina é limitada, pelas propriedades dos materiais
empregados e pelas condições que influenciam essas propriedades. A alta
temperatura proveniente da compressão dos gases e da queima do combustível,
aliada à resultante do atrito, é uma condição que influencia a resistência dos
materiais em motores de alta rotação. O grau de elevação da temperatura também
depende das precauções tomadas para a transmissão do calor por refrigerantes tais
como ar, óleo, água ou Freon.
O êxito do projeto de uma máquina depende da exploração de conhecimentos
nos campos da dinâmica, análise de tensões, termodinâmica, transmissão de calor e
propriedades dos materiais. Entretanto, o objetivo deste capítulo é tratar somente
com relações cinemáticas em máquinas.
-1
-0.5
0
0.5
1
-1
-0.5
0
0.5
1
0
0.02
0.04
0.06
0.08
0.1
 X (m) Y (m)
 Z
 (
m
)
 Cinemática e Dinâmica de Mecanismos - José A. Riul


29

Para corpos que giram em torno de um eixo fixo, tais como rotores, os valores
cinemáticos podem ser logo determinados através de fórmulas elementares bem
conhecidas (V = ωR, An = ω²R, At = αR). Entretanto, os mecanismos tais como o
cursor-manivela e suas inversões são combinações de peças consistindo não
somente de um rotor, mas também de membros oscilantes e alternativos. Devido às
velocidades e acelerações relativas entre as diversas peças, juntamente com as
inúmeras posições relativas possíveis, a análise cinemática de sistemas articulados
é relativamente complexa comparada com a base de um rotor. A maior parte dos
mecanismos elementares realiza movimento plano ou pode ser analisada como tal.
Os mecanismos nos quais todos os seus pontos se movem em planos paralelos são
considerados como estando em movimento plano. Um exemplo é um mecanismo de
quatro barras consistindo de duas manivelas e uma biela. Este arranjo é conhecido
por mecanismo de balancim duplo.
O movimento de uma peça é expresso em termos de deslocamentos lineares,
velocidades lineares e acelerações lineares dos pontos que constituem a peça.
Entretanto, o movimento de uma peça também pode ser expresso em termos de
deslocamentos angulares, velocidades angulares e acelerações angulares de linhas
que se movem com a peça rígida.

 3.2 MÉTODOS DE ANÁLISE DE VELOCIDADE E DE ACELERAÇÃO

Entre os diversos métodos de determinação de velocidades e acelerações em
mecanismos, três encontram grande aplicação: a) análise usando cálculo vetorial
para determinar a velocidade e a aceleração de um ponto em relação a um sistema
móvel e a um sistema fixo de coordenadas; b) análise usando equações do
movimento relativo que são resolvidas vetorialmente; c) análise usando equações do
movimento relativo que são resolvidas graficamente através de polígonos de
velocidades e de acelerações; e d) análise usando equações vetoriais escritas na
forma complexa.
Deve-se mencionar que o primeiro, o segundo e o quarto métodos conduzem
a soluções programáveis em computador o que é uma vantagem se o mecanismo
tiver que ser analisado para um ciclo completo.

 Cinemática e Dinâmica de Mecanismos - José A. Riul


30


3.3 MOVIMENTO DE UM CORPO RÍGIDO EM TORNO DE UM EIXO FIXO DE
ROTAÇÃO

 Considere o corpo rígido da Fig. 3.1), com rotação em torno do eixo fixo AA’,
com velocidade angular ω. Num intervalo de tempo t , a partícula P descreve como
trajetória um arco s de deslocamento angular  . Então, tem-se da Fig. 3.1):

   )()()'( rsenBPsPParco 3.1)

Dividindo ambos os lados de 3.1) por t , tem-se no limite:

 )(senr
dt
ds
v  3.2)

onde:   - velocidade angular (rad/s)

 Cinemática e Dinâmica de Mecanismos - José A. Riul


31



Figura 3.1 – Corpo rígido em rotação em torno de um eixo fixo

Observa-se que a velocidade v de P, é perpendicular ao eixo AA’ e ao raio BP,
então de 3.2) conclui-se que o vetor velocidade V é dado por:

 r^ ωrV   3.3)

O vetor velocidade tangencial V é tangente a trajetória de P, no sentido ω, e
perpendicular a r e a ω.
Como o eixo AA’ é paralelo ao eixo z do sistema de referência Oxyz, tem-se;

 kkω   3.4)
Derivando 3.3) em relação ao tempo t, tem-se:

 Cinemática e Dinâmica de Mecanismos - José A. Riul


32

V ̂ωr^ α r^ ω^ ωr^ αr^ ω r^ ωVA   3.5)

De 3.5), tem-se as componentes tangencial e normal da aceleração dadas por:

 V ̂ω r̂ ω ̂ω Ae r^ αA nt  3.6)

e,

 nt A AA  3.7)


3.4 ANÁLISE CINEMÁTICA EM MECANISMOS TRIDIMENSIONAIS E
BIDIMENSIONAIS.

3.4.1 DERIVADA TEMPORAL DE UM VETOR EM RELAÇÃO A UM SISTEMA DE
REFERENCIA ROTATIVO E A UM SISTEMA DE REFERENCIA FIXO


A derivada de um vetor em relação a um sistema fixo é a mesma que em
relação a um sistema que está em translação. Nesta seção, vamos fazer a
comparação entre as derivadas de um vetor Q em relação a um sistema fixo e em
relação a um sistema rotativo, tomado com referência.* Vamos aprender também a
determinar a derivada de Q em relação a um sistema de referência, quando Q é
definido por suas componentes em outro sistema de referência.

A Figura 3.2 mostra dois sistemas de referência, um fixo {A} e outro rotativo {B}.


*
 A escolha do sistema fixo de coordenadas é arbitrária. Qualquer dos sistemas pode ser considerado como
“fixo”; todos os outros serão considerados móveis.
 Cinemática e Dinâmica de Mecanismos - José A. Riul


33



Figura 3.2 - Sistemas de referência – fixo {A} e rotativo {B}

Decompondo Q em componentes segundo os eixos x, y e z do sistema
rotativo, usando os vetores unitários i,j e k, tem-se:

 B B B B
x y zQ Q i Q j Q k   3.8)

Em relação ao sistema fixo {A}, o vetor Q é dado por:

 A B BAQ R Q 3.9)

BQ - Vetor Q em relação ao sistema rotativo  B ;
 AQ - Vetor Q em relação ao sistema rotativo  A ;
B
AR - Matriz de rotação do sistema  B em relação ao sistema  A .

Derivando o vetor Q, tem-se:

 Cinemática e Dinâmica de Mecanismos - José A. Riul


34

A B B B B B B
x x y y z zQ Q i Q i Q j Q j Q k Q k      

        x x j x kA B B B B B B B B Bx y z x A y A J AQ Q i Q j Q k Q i Q Q         

    x
A A
A B B B
AQ Q Q   x
A B B B B B
A A AQ R Q R Q  (3.10)

Ou;

 x
 x
A B B A B B B B A B B B B B
A A A A A A
A B B B B B
A A A
Q R Q Q R Q R Q Q R Q R Q
Q R Q R Q
       
 
 (3.10.a)


onde:
BQ - Variação de Q em relação ao sistema rotativo  B ;
B
A - Velocidade angular do sistema rotativo  B em relação ao sistema fixo  A .
B
AR - Matriz de rotação do sistema  B em relação ao sistema  A .

3.4.2 MATRIZ DE ROTAÇÃO

 Considere o vetor p e os sistemas de referência Ox0y0z0 e Ox1y1z1 mostrados
na Fig. 3.3.
 Cinemática e Dinâmica de Mecanismos - José A. Riul


35


Figura 3.3 - Referenciais

Considerando as bases ortonormais:

   0 0 0 1 1 1i j k e i j k nos sistemas Ox0y0z0 e Ox1y1z1 respectivamente, tem-se:

0 0 0 0 0 0 0x y zp p i p j p k   3.11)

1 1 1 1 1 1 1x y zp p i p j p k   3.12)

E como 0 1p e p são representações de um mesmo vetor em dois sistemas de
coordenadas, do produto escalar, tem-se:

0 0 0 1 0 1 1 0 1 1 0 1 1 0. . . . .x x y zp p i p i p i i p j i p k i     3.13)

0 0 0 1 0 1 1 0 1 1 0 1 1 0. . . . .y x y zp p j p j p i j p j j p k j     3.14)

0 0 0 1 0 1 1 0 1 1 0 1 1 0. . . . .z x y zp p k p k p i k p j k p k k     3.15)

De 3.13), 3.14) e 3.15);
 Cinemática e Dinâmica de Mecanismos - José A. Riul


36


1 0 1 0 1 00 1
0 1 0 1 0 1 0 1
0 11 0 1 0 1 0
. . .
. . .
. . .
x x
y y
z z
i i j i k ip p
p i j j j k j p
p pi k j k k k
    
    
    
    
      
 3.16)

De 3.16);

   10 0 1p R p    3.17)

com,

1 0 1 0 1 0
1
0 1 0 1 0 1 0
1 0 1 0 1 0
. . .
. . .
. . .
i i j i k i
R i j j j k j
i k j k k k
 
 
    
 
  
 3.18)

e como o produto escalar é comutativo, exemplo 1 0 0 1. .i i i i , tem-se de 3.18):

0 1 0 1 0 1
1
0 0 1 0 1 0 1
0 1 0 1 0 1
. . .
. . .
. . .
i i i j i k
R j i j j j k
k i k j k k
 
 
    
 
  
 3.19)


1
0R   - Matriz de transformação de 1 0p em p .

Pré-multiplicando 3.19) por
1
1
0R

   resulta em:

       
1
1 1 0
1 0 0 0 0 1 0
T
p R p R p R p

             3.20)

 Cinemática e Dinâmica de Mecanismos - José A. Riul


37

0 1 0 1 0 1
0
1 0 1 0 1 0 1
0 1 0 1 0 1
. . .
 . . .
. . .
i i j i k i
R i j j j k j
i k j k k k
 
 
    
 
  
 3.20a)

Considere agora que o sistema Ox1y1z1 (Fig. 3.4) sofra uma rotação  em torno do
eixo z0, então de 3.19);

Figura 3.4 – Rotação em torno do eixo z0

1
0 ,
cos 0
cos 0
0 0 1
z
sen
R sen R 
 
 
 
 
        
 
  
 3.21)

Dado que:

0
0 1 0 1 0 1. cos ; . j cos(90 ) ; .k 0i i i sen i       

0
0 1 0 1 0 1. cos(90 ) ; . j cos ; .k 0j i sen j j      

0 1 0 1 0 1. 0 ; .j 0 ; .k 1k i k k  
 Cinemática e Dinâmica de Mecanismos - José A. Riul


38


Considere agora que o sistema Ox1y1z1 (Fig. 3.5) sofra uma rotação  em torno do
eixo x0, então de 3.19);

Figura 3.5 – Rotação em torno do eixo x0

1
0 ,
1 0 0
0 cos
0 cos
xR sen R
sen
 
 
 
           
  
 3.22)

Considere agora que o sistema Ox1y1z1 (Fig. 3.6) sofra uma rotação  em torno do
eixo y0 então de 3.19);

 Cinemática e Dinâmica de Mecanismos - José A. Riul


39

Figura 3.6 – Rotação em torno do eixo y0
1
0 ,
cos 0
0 1 0
0 cos
y
sen
R R
sen

 
 
 
          
  
 3.23)

Para uma rotação  no eixo x0 e uma rotação  no eixo z0, tem-se de 3.21) e 3.22);

1
0
1 0 0 0
0 0
0 0 0 1
c s
R c s s c
s c
 
   
 
   
            
      


1
0 ,
0
xz
c s
R R c s c c s
s s s c c

 
    
    
 
          
  
 3.24)

Para uma rotação  no eixo y0, uma rotação  no eixo x0 e uma rotação  no eixo
z0,, tem-se de 3.23) e 3.24);

1
0
0 0
0 1 0
0
c s c s
R c s c c s
s c s s s c c
   
    
      
   
           
      
 3.25)

E de 3.25);

 1
0 ,yxz
c c s s s c s s s c s c
R c s c c s R
s c c s s s s c s c c c

           
    
           
   
           
    
 3.26)

Exemplo – Dado o vetor OP = 5 i1, no sistema OX1Y1Z1, pede-se determina-lo no
sistema OX0Y0Z0, diretamente, e através da matriz de rotação do sistema 1 em
relação ao sistema 0, sabendo-se que o sistema 1 sofreu uma rotação de 30o , em
torno do eixo Z.
 Cinemática e Dinâmica de Mecanismos - José A. Riul


40


Sabe-se que:

 1 1 0 0 0 0 0( ) 5 ( ) 5(cos ) 5(cos30 30 )
o oOP i OP i sen j i sen j      

 , ,30
cos 0 cos30 30 0
cos 0 30 cos30 0
0 0 1 0 0 1
o
o o
o o
z z
sen sen
R sen R sen
 
 
    
   
           
   
      

Logo,
 10 0 1( ) ( )OP R OP  0
cos30 30 0 5cos305
( ) 30 cos30 0 0 5 30
0 0 1 0 0
o o o
o o o
sen
OP sen sen
    
    
      
         


 0 0 0
( ) 5(cos30 30 )o oOP i sen j 

 Cinemática e Dinâmica de Mecanismos - José A. Riul


41

3.4.3 ANÁLISE USANDO CÁLCULO VETORIAL PARA DETERMINAÇÃO DA
VELOCIDADE E DA ACELERAÇÃO DE UMA PARTICULA P EM RELAÇÃO A UM
SISTEMA MÓVEL E A UM SISTEMA FIXO DE COORDENADAS

3.4.3.1 MOVIMENTO TRIDIMENSIONAL DE UM PONTO MATERIAL EM
RELAÇÃO A UM SISTEMA ROTATIVO – ACELERAÇÃO DE CORIOLIS

Considerando B B
PQ r - vetor posição de uma partícula P, em relação ao sistema
rotativo  B ,tem-se de 3.10);

 x + A B B B B B A B B B B BP A P A A P P A P A A Pr R r R r V R V R r      3.27)

 Ou, considerando a Figura 3.7; e os sistemas A e A’ paralelos, sendo {A’} um
sistema que translada em relação ao {A} fixo, tem-se:

Figura 3.7 - Sistemas de referência


' '
'A B A B B A B
A A A B B A B B
PO A O O A PO O O A POr R r R r r R r    


A B A B B
A A B B B B
PO O O A PO A POr r R r R r   
 Cinemática e Dinâmica de Mecanismos - José A. Riul


42



P PV x V B A B B
A A B B B B B
O O A A PO A OV R r R   3.28)

onde: {A} - referencial fixo;
 {A’} - referencial paralelo ao {A} e em translação;
 {B} - referencial rotativo, gira com velocidade angular BA ;
 BA - velocidade angular do sistema {B} em relação ao {A} ;

B
AR - matriz de rotação do sistema {B} em relação ao {A} ;

B
B
POr - vetor posição da partícula P no sistema {B};

A
A
POr - vetor posição da partícula P no sistema {A} ;
 PV
A - Velocidade linear de P em relação ao sistema A.

Mas, de 3.28), PV
B define a velocidade vP/F da partícula P em relação ao
sistema {B}. Se considerarmos que um corpo rígido foi ligado ao sistema rotativo,
vP/F representará a velocidade de P segundo a trajetória que descreve sobre o
corpo. Por outro lado, o termo x
B
A B B B
O A A PV R r representará a velocidade vP’ do
ponto P’ do corpo – ou sistema rotativo – que coincide com P no instante
considerado. Temos, então de 3.28):

vP = vP’ + vP/F 3.29)

onde: vP = velocidade absoluta da particula P;
 vP’ = velocidade da particula P’ do sistema rotativo que coincide com P;
 vP/F = velocidade de P em relação ao sistema rotativo.

Derivando 3.28);

   P PV + x r x r V VB A B B B B
A A B B B B B B B B B B
O O A A PO A A PO A O A PO
d
V R R R R
dt
     


 Cinemática e Dinâmica de Mecanismos - José A. Riul


43

  x x V x x V .
B A B B B
A A B B B B B B B B B B B B B B
P O O A A PO A A PO A A PO A A P A Pa a R r R R r R R a      

B B
P P x x r x r 2 x V B A B B B
A A B B B B B B B B B B
P O O A A A O A A O A P A A POa a R R R a R       3.30)

onde:
A
Qa - Aceleração linear de Q em relação ao sistema A.

De 3.30), notamos que os termos B B
P P x x r x rB A B B
A B B B B B
O O A A A O A A Oa R R  
representam a aceleração aP’ do ponto P’ do sistema rotativo que coincide com P no
instante considerado. Por outro lado, o termo
B
B B
A POR a define a aceleração aP/F de P
em relação ao sistema rotativo. O termo, 2 x V
B
B B B
A A POR que designaremos por aC é
chamado aceleração complementar ou aceleração de Coriolis, em homenagem ao
matemático francês De Coriolis (1792-1843). Portanto, escrevemos de 3.30):

aP = aP’ + aP/F + aC 3.31)

onde aP = aceleração absoluta do ponto material P;
 aP’ = aceleração do ponto P’ do sistema móvel que coincide com P;
aP/F = aceleração de P em relação ao sistema móvel;
aC = 2Ω ʌ ( ̇)Oxyz = 2Ω ʌ vP/F - aceleração complementar ou de Coriolis.

Se tan V 0
B B B
B B B
PO PO POr cons te a    e de 3.28) e de 3.30);

PV x B B B
A A B B B
O PO A A POV R r  3.32)

B B x x r x r
B A B B
A A B B B B B
Q O O A A A O A A POa a R R    3.33)

Exemplo 3 – Peças manufaturadas recebem tinta ao passarem pelo estágio de
pintura automatizado mostrado na Fg. 3.8. Sabendo-se que o tubo curvo ACE gira
com velocidade angular constante ω1 = 0,6 rad/s e que no ponto D a tinta se move
 Cinemática e Dinâmica de Mecanismos - José A. Riul


44

no tubo com velocidade relativa u = 150 mm/s, na direção e no sentido indicado,
determine, para a posição mostrada, a velocidade e a aceleração da tinta em D.


Figura 3.8 – Estágio de pintura automatizado

Definindo-se o sistema de referência fixo AXYZ e o sistema rotativo Axyz, que gira
com velocidade angular Ω = ω1, e usando –se as equações 3.29) e 3.31), tem-se:

 vD = vD’ + vD/F q.1)

onde:






































)120()200(6,0
0
0
0
)120(200
)120cos(200350
0
0
6,0
'
sen
senD ADωV 1
 q.2)

 Cinemática e Dinâmica de Mecanismos - José A. Riul


45















0
)30(150
)30cos(150
senD/F uV
 q.3)

Substituindo q.2) e q.3) em q.1), tem-se:









































)120()200(6,0
)30(150
)30cos(150
0
)30(150
)30cos(150
)120()200(6,0
0
0
sen
sensen
sen
DV q.4)


 aD = aD’ + aD/F + aC q.5)

onde:

  D'11111 VωADωAD)( ωωADωa 'D



























































0
)120()200()6,0(
0
)120()200(6,0
0
0
0
0
6,0
0
)120(200
)120cos(200350
0
0
0
2
' sen
sen
senDa
 q.6)


2 2
/
cos(30 ) cos(300 ) 0 cos(300 )
a a a (30 ) (300 ) 0 (300 )
0 0 0 0
t n
D F D/F D/F
u u
u sen sen sen
r r
         
       
         
       
              





























0
)300(
)300cos(
200
)150(
0
)300(
)300cos(
22
/ sensen
r
u
FDa q.7)

 Cinemática e Dinâmica de Mecanismos - José A. Riul


46






































)30()150(2,1
0
0
0
)30(150
)30cos(150
0
0
2,1
22 1/
sen
senFDC uωVΩ a
 q.8)

Substituindo q.6), q.7) e q.8) em q.5);







































)30()150(2,1
0
0
0
)300(
)300cos(
200
)150(
0
)120()200()6,0(
0
2
2
sen
sensen Da

























)30()150(2,1
)300(
200
)150(
)120()200()6,0(
)300cos(
200
)150(
2
2
2
sen
sensen Da q.9)



Exemplo 4 – Um disco de raio r gira com velocidade angular constante ω2 em torno
do eixo preso na extremidade da barra horizontal em forma de garfo, que gira com
velocidade angular constante ω1, conforme mostra a Fig. 3.9. Determine a
aceleração de P.
 Cinemática e Dinâmica de Mecanismos - José A. Riul


47


Figura 3.9 – Disco girante

Definindo-se o sistema de referência fixo OXYZ e o sistema rotativo Oxyz, que gira
com velocidade angular Ω = ω1, e usando –se as equações 3.29) e 3.31), tem-se:

 vP = vP’ + vP/F t.1)

onde:
































)(
0
0
0
)(
)cos(
0
0
1
1
'



senr
rsen
r
P OPωV 1
 t.2)



































0
)cos(
)(
0
)(
)cos(
0
0
2
2
2





r
senr
rsen
r
P/F OPωV 2
 t.3)

Substituindo t.2) e t.3) em t.1), tem-se:
 Cinemática e Dinâmica de Mecanismos - José A. Riul


48




































)(
)cos(
)(
0
)cos(
)(
)(
0
0
1
2
2
2
2
1 




 senr
r
senr
r
senr
senr
PV t.4)


 aD = aD’ + aD/F + aC t.5)

onde:

  P'11111 VωOPωOP)( ωωOPωa 'P
























































0
)(
0
)(
0
0
0
0
0
)(
)cos(
0
0
0
2
1
1
1
' 




senr
senr
rsen
r
Pa t.6)




























































0
)(
)cos(
0
)cos(
)(
0
0
0
)(
)cos(
0
0
0
2
2
2
2
2
2
2
/ 






senr
r
r
senr
rsen
r
n
P/F
t
P/FFP aaa t.7)




































)cos(2
0
0
0
)cos(
)(
0
0
2
2
21
2
21
/



r
r
senr
FPC VΩ a
 t.8)

Substituindo t.6), t.7) e t.8) em t.5);

 Cinemática e Dinâmica de Mecanismos - José A. Riul


49


















































)cos(2
))((
)cos(
)cos(2
0
0
0
)(
)cos(
0
)(
0
21
2
2
2
1
2
2
21
2
2
2
2
2
1







r
rsen
r
r
senr
r
senrP a




Exemplo 5 – O rotor do motor elétrico mostrado na Fig. 3.10 gira à razão constante
ω1 = 3600 rpm. Determinar a aceleração angular do rotor quando o motor está
girando em torno do eixo Y com velocidade angular constante de 5 rpm no sentido
horário quando visto do sentido positivo do eixo Y.

Figura 3.10 – Motor elétrico

Definindo-se o sistema de referência fixo OXYZ e o sistema rotativo Oxyz, que gira
com velocidade angular Ω = ω2, e usando–se a equação 3.10), considerando Q = ω1
tem-se:
 Cinemática e Dinâmica de Mecanismos - José A. Riul


50





























































)
60
2
(5)
60
2
(3600
0
0
0
0
0
0
0
0
0
0
0
)()(
21
1
2


1211 ωωωω AxyzAXYZ 


Exemplo 6 – Faça a análise cinemática do mecanismo mostrado na Fig. 3.11, na
posição mostrada, considerando ω1 constante e ω2 constante e determine a
velocidade e a aceleração de B.
Definindo-se o sistema de referência fixo OXYZ, o sistema em translação Ax’y’z’ e o
sistema rotativo Axyz, que gira com velocidade angular Ω = ω1, e usando –se as
equações 3.29) e 3.31), tem-se:

 vB = vB’ + vB/F n.1)
onde:

 vB’ = vA + ω1 ʌ AB n.2)



Figura 3.11 – Mecanismo com disco de dupla rotação
 Cinemática e Dinâmica de Mecanismos - José A. Riul


51


De n.2);


























































1
11'
533,0
0
0
0
0
127,0
0
0
0
254,0
406,0
0
0

ABωOAωV 11B
 n.3)



































0
127,0
0
0
0
127,0
0
0
2
2


ABωV 2B/F
 n.4)

Substituindo n.3) e n.4) em n.1), tem-se:





































1
22
1 533,0
127,0
0
0
127,0
0
533,0
0
0



BV n.5)


 aB = aB’ + aB/F + aC n.6)

onde:




AB)( ωωABωOA)( ωωOAω
AB)( ωωABωaa
111111
111


AB '


























































0
0
533,0
533,0
0
0
0
0
0
254,0
533,0
0
0
0
(
2
1
1
1'


B'11 VωAB)OAωa B
 n.7)


 FBFB // ( VωABωAB)ωωABωa 22222 
 Cinemática e Dinâmica de Mecanismos - José A. Riul


52


























































0
0
1270
0
127,0
0
0
0
0
0
127,0
0
0
0
2
2
2
2
/



,
FB
-
a n.8)




































0
0
0
0
127,0
0
0
2
0
22 21/1/ FBFBC VωVΩ a
 n.9)
Substituindo n.7), n.8) e n.9) em n.6);



































0
0
1270533,0
0
0
1270
0
0
533,0 22
2
1
2
2
2
1  ,,
B
--
a


Exemplo 7 – Faça a análise cinemática do mecanismo mostrado na Fig. 3.12, na
posição mostrada, considerando ω1 constante, ω2 e α2 e determine a velocidade e
a aceleração de C.

Figura 3.12 – Braço robótico de 2 gdl
 Cinemática e Dinâmica de Mecanismos - José A. Riul


53

Definindo-se o sistema de referência fixo AXYZ, o sistema em translação Bx’y’z’ e o
sistema rotativo Bxyz, que gira com velocidade angular Ω = ω1, e usando –se as
equações 3.29) e 3.31), tem-se:

 vC = vC’ + vC/F p.1)

onde:

 vC’ = vB + ω1 ʌ BC p.2)

De p.2);


























































1
11
'
)30(350
0
0
0
)30(350
)30cos(350
0
0
0
0
250
0
0


sen
senC BCωABωV 11
 p.3)








































0
)30cos(350
)30(350
0
)30(350
)30cos(350
0
0
2
2
2



sen
senC/F BCωV 2
 p.4)

Substituindo p.3) e p.4) em p.1), tem-se:









































1
2
2
2
2
1 )30(350
)30cos(350
)30(350
0
)30cos(350
)30(350
)30(350
0
0





 sen
sensen
sen
CV p.5)


 aC = aC’ + aC/F + aCo p.6)

onde:Cinemática e Dinâmica de Mecanismos - José A. Riul


54




BC)( ωωBCωAB)( ωωABω
BC)( ωωBCωaa
111111
111


BC '


















































1
1
'
)30(350
0
0
0
0
0
)30(350
)30cos(350250
0
0
0
(


sen
senC C'11 VωBC)ABωa 













0
)30(350
0
2
1' senCa p.7)


 FCFC // ( VωBCαBC)ωωBCωa 22222

























































































0
)30(350)30cos(350
)30cos(350)30(350
0
)30(350
)30cos(350
0
)30cos(350
)30(350
0
)30cos(350
)30(350
0
0
0
)30(350
)30cos(350
0
0
2
22
2
22
2
2
2
2
2
2
2
2
22
/









sen
sen
sen
sen
sen
senFCa
 p.8)







































21
2
21
/1/
)30cos()350(2
0
0
0
)30cos(350
)30(350
0
0
2
22


 sen
FCFCCo VωVΩ a

 p.9)
Substituindo p.7), p.8) e p.9) em p.6);

 Cinemática e Dinâmica de Mecanismos - José A. Riul


55





















































21
2
22
2
1
2
22
21
2
22
2
22
2
1
)30cos()350(2
)30(350)30cos(350)30(350
)30cos(350)30(350
)30cos()350(2
0
0
0
)30(350)30cos(350
)30cos(350)30(350
0
)30(350
0







sensen
sen
sen
sen
sen
C
C
a
a

 p.10)


Exemplo 8 – A barra BC de 420 mm de comprimento, do mecanismo cursor-
manivela mostrado na Fig. 3.13, está conectada por juntas bola-soquete ao braço
rotativo AB e ao cursor C. O braço AB de 60 mm de comprimento gira
horizontalmente com velocidade angular ω0 = 20 rad/s. Determine a velocidade do
cursor C, quando o braço AB está paralelo ao eixo x.

Definindo-se o sistema de referência fixo OXYZ, o sistema em translação Bx’y’z’ e o
sistema rotativo Bxyz, que gira com velocidade angular Ω = ω1 (velocidade angular
da barra BC), e usando –se a equação 3.29), tem-se:

 vC = vC’ + vC/F r.1)

onde:

 vC’ = vB + ω1 ʌ BC r.2)

Determinação de BC.
Sabe-se que:
 OB + BC = OC e BC = OC - OB s.1)

 Cinemática e Dinâmica de Mecanismos - José A. Riul


56

Da Fig. 4.8;

 OB = 60i + 80 j e OC = xCi + 100k s.2)

Substituindo s.2) em s.1);

 BC = (xC – 60)i - 80 j + 100k s.3)


Figura 3.13 – Mecanismo cursor-manivela

Mas,

 |BC| = 420, logo de s.3);

 460)100()80()60(420
222  CC xx( )
2
 s.4)
 Cinemática e Dinâmica de Mecanismos - José A. Riul


57

Substituindo s.4) em s.3);

 BC = (400)i - 80 j + 100k s.5)

De r.2);














































100
80
400
0
80
60
0
0
1
1
1
0'
z
y
x
C



BCωOBωV 10










































yx
xz
zy
yx
xz
zy
C
110
11
11
11
11
11
0
'
4008060
100400
80100
40080
100400
80100
60
0
0







V
 r.3)













0
0
0
C/FV
 r.4)

Substituindo r.3) e r.4) em r.1), tem-se:









































yx
xz
zy
yx
xz
zy
C
110
11
11
110
11
11
4008060
100400
80100
0
0
0
4008060
100400
80100






V r.5)

Por outro lado, sabe–se que:













0
0
C
C
V
V r.6)

Igualando r.5) e r.6);

 Cinemática e Dinâmica de Mecanismos - José A. Riul


58


























yx
xz
zyCV
110
11
11
4008060
100400
80100
0
0



 r.7)

Separando as componentes dos eixos X, Y e Z, de r.7), tem-se:

 zyCVX 11 80100:   r.8)

 0100400: 11  xzY  r.9)

 yxZ 110 4008060:   r.10)

De r.9) e de r.10);

 01111
40
6
40
8
4
1
  xyxz e r.11)

 Substituindo r.11) em r.8), obtém-se:

 mm/sVC 300)20(
4
60
4
60
0   r.12)

E,













0
0
300
C V






 Cinemática e Dinâmica de Mecanismos - José A. Riul


59


Exemplo - No instante mostrado, a base do braço do robô gira em torno do eixo Z como
mostra a Figura; enquanto o braço BC gira com ωBC constante em relação a base.
Determine a aceleração da partícula C da garra.


 Definindo: AXYZ sistema fixo;
 Cinemática e Dinâmica de Mecanismos - José A. Riul


60

 BX’Y’Z’ - sistema em translação;
 Bxyz (sistema rotativo) girando com Ω = 1ω .

 A equaçao geral da aceleração é:

 aP = aP’ + aP/F + aC (1)

 Fazendo P = D em 1);

 aC = aC’ + aC/F + aCor (2)

onde:


'C B      
         
1 1 1
1 1 1 1 1 1
a a ω BC ω ω BC
ω AB ω ω AB ω BC ω ω BC


    '
0 0,7 0 0 0,7
0 0 0 0 0
3 0,5 4 4 0,5
C
         
                    
         
                  
1 1 1a ω AB BC ω ω AB BC




   /C F           BC BC BC BC BC BCa ω BC ω ω BC α BC ω ω BC

 /
0 0,7 0 0 0,7
0 0 8 8 0
0 0 0 0 0
aC F
         
             
         
                  

 Cinemática e Dinâmica de Mecanismos - José A. Riul


61



  
0 0 0,7
2 0 8 0
2(4) 0 0
Cor
     
            
     
          
P/F 1 BCa 2 ̂ V ω ω BC


E,
 /C C C F Cora =a +a +a
