1- Tensão Projeto de acoplamentos simples
Respostas:
Vista frontal
Vista superior
Vista lateral

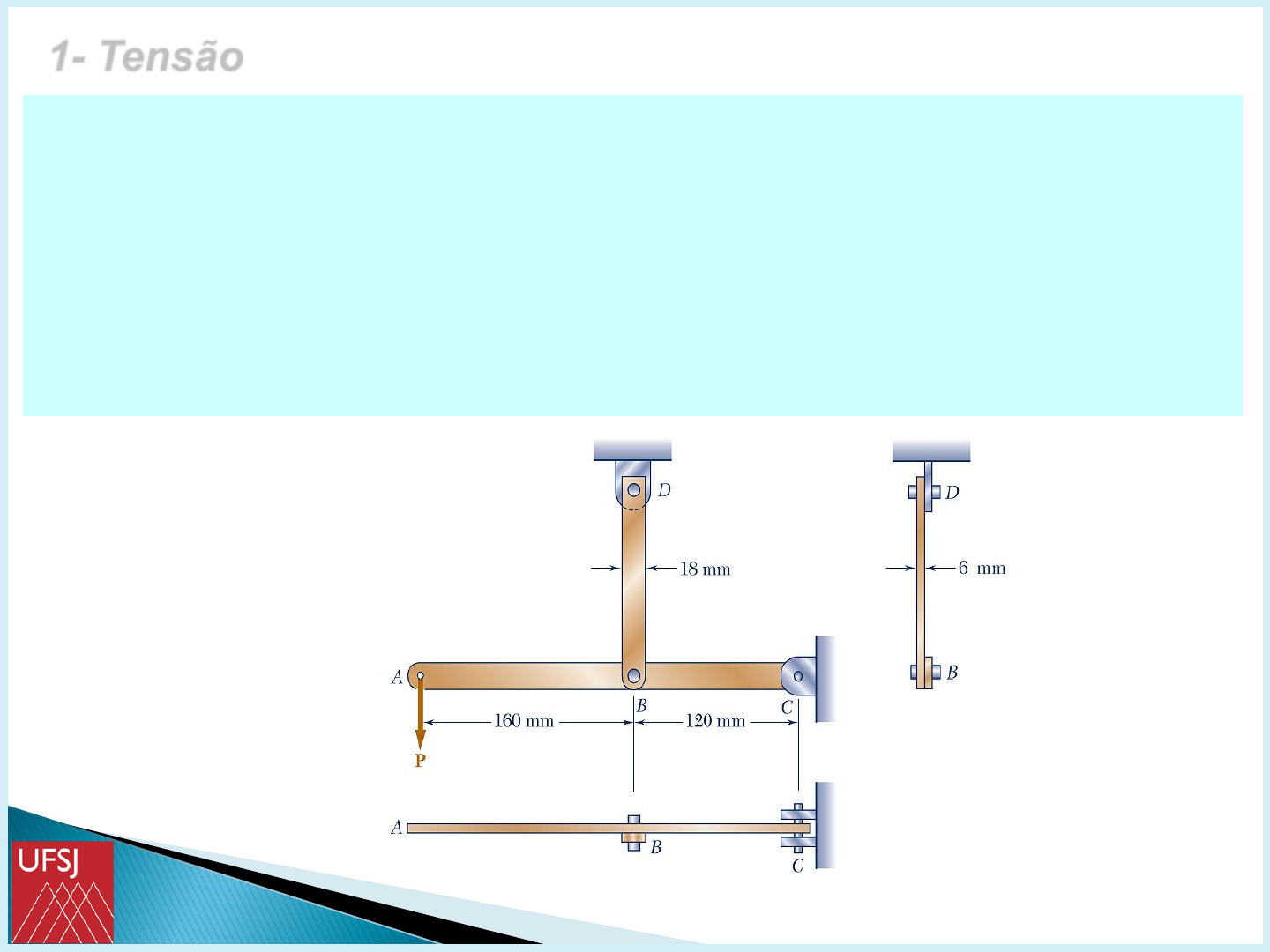

Exercício I: Na estrutura de aço mostrada na figura é utilizado um pino de 6 mm de
diâmetro em C e são utilizados pinos de 10 mm de diâmetro em B e D. O limite de
tensão de cisalhamento é 150 MPa em todas as conexões, e o limite da tensão
normal é 400 MPa na barra BD. Sabendo que se deseja um coeficiente de
segurança de 3,0; determine (a) a maior carga P que pode ser aplicada em A (b) a
maior carga P que pode ser aplicada em A, supondo que a estrutura foi reprojetada
para utilizar pinos com diâmetro de 12 mm em B e D e nenhuma outra alteração foi
feita. Note que a barra BD não é reforçada ao redor dos furos dos pinos.
a) 1683 N
b) 2059 N
Fonte: BEER, F. P.; JOHNSTON JR., E.
R. Mecânica dos materiais. 5a ed. Porto
Alegre: AMGH,2011. 800p
