AULA 06 - ELETROCARDIOGRAMA

Prévia do material em texto

M a r i a L u i z a F e r n a n d e s – C a r d i o p e d – A n a K a r i n a – P á g i n a | 1

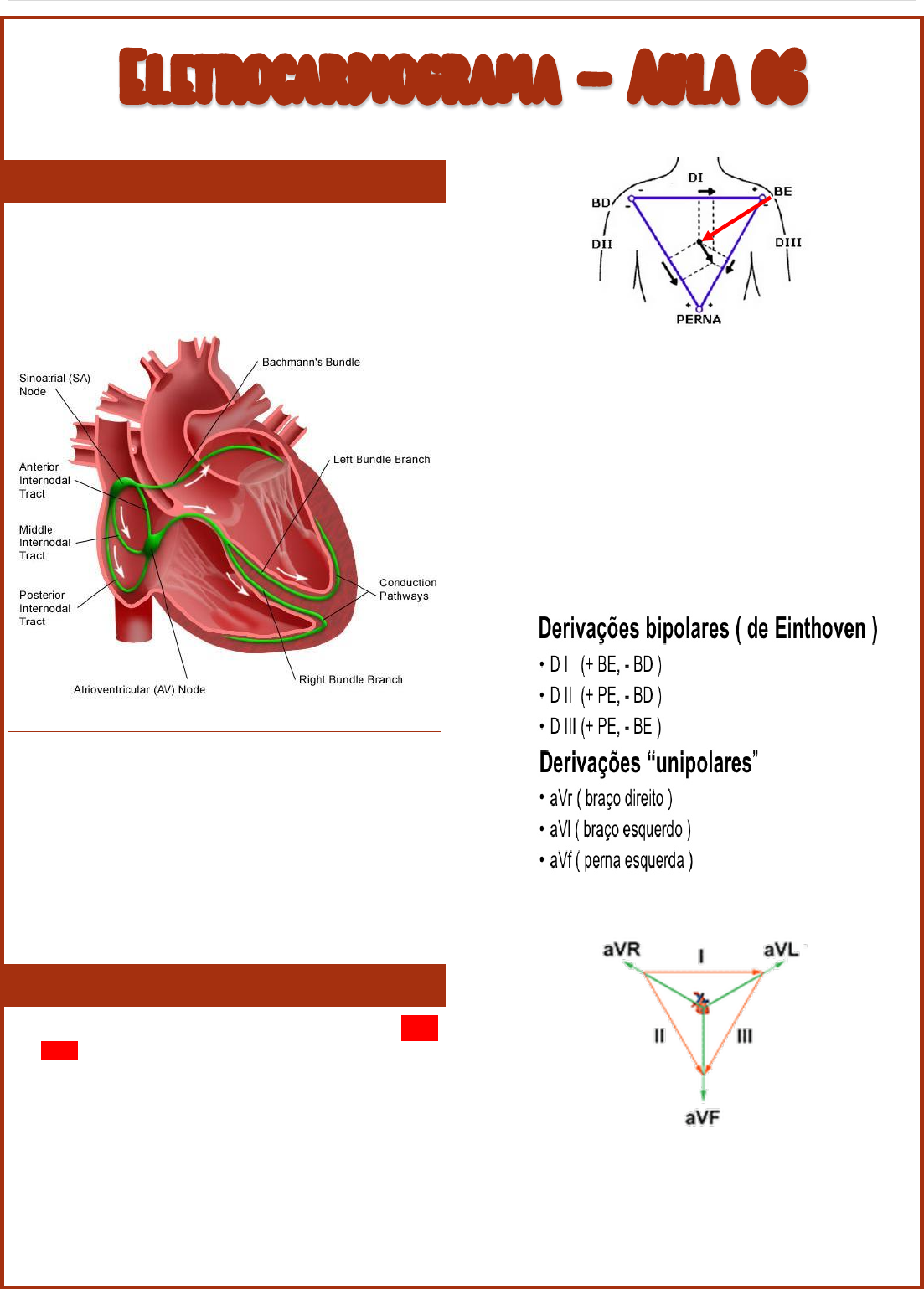

SISTEMA DE CONDUÇÃO
I O nós sinusal fica na desembocadura da VCS
no AD: Despolarização dos átrios → Nó
atrioventricular → Despolarizando através
do Feixe de His, nas fibras de Purkinje →
Ventrículos.

ELETROCARDIOGRAMA PADRÃO OURO
I ECG standard- 12 derivações:
o seis derivações dos membros (plano
frontal ou vertical).
o seis derivações precordiais (plano
horizontal ou precordial).
I O conjunto das derivações permite obter uma
representação tridimensional da atividade
elétrica cardíaca.
DERIVAÇÕES DO PLANO FRONTAL
I Entendam que o eixo principal cardíaco esse
aqui. Lembrando que 2/3 da minha massa está
em hemitórax esquerdo, as câmaras direitas
são antero posteriores e as câmaras
esquerdas póstero inferiores, a ponta do
coração habitualmente está para a esquerda,
os átrios estão mais à direita, ventrículos
à esquerda.

I O que se aproxima do eletrodo é positivo,
então se eu tenho uma despolarização que se
aproxima do meu eletrodo, ela é positiva.
I Se D1 sai do BD → BE e o vetor principal
vai em direção ao BE inferiormente, ele vai
ser positivo, correto turma? Sim.
I O BE pra perna também está na mesma direção
do meu vetor, então, é positivo.
I Do BD → perna, também está paralelo ao vetor
principal, sendo positivo.


I Diferente das derivações bipolares, essa
acima é UNIPOLAR, então eu só enxergo o
eletrodo isoladamente. Tudo que se aproximar
do meu eletrodo vai ser positivo. avR e aVL
(negativo – Porque o meu vetor de
Eletrocardiograma – Aula 06

M a r i a L u i z a F e r n a n d e s – C a r d i o p e d – A n a K a r i n a – P á g i n a | 2

despolarização está se afastando deles) e
aVF (positivo).

I D2 passa paralelo ao vetor principal, por
isso temos D2 longo. D1, D2 e aVF são todos
positivos. aVL e aVR são negativos.

I Também por convenção, se colocou que entre
D1, a sua porção positiva, e aVF na sua
porção positiva, seria 0 e +90. Entao tudo
que está nessa região é positivo (de ângulo)
e tudo que está entre avR e aVL é negativo.
I As derivações vão dividir os quadrantes a
cada 30°.
DDERIVAÇÕES PRECORDIAIS

I Vão ver os vetores de porções isoladas do
coração:
I V1: 4º Espaço intercostal direito.
I V2: 4º Espaço intercostal esquerda.
I V3: 5ª costela.
I V4: linha hemiclavicular esquerda.
I V5: linha axilar inferior.
I V6: linha media.
TÉCNICA


REGISTRO ELETROCARDIOGRÁFICO
I Papel quadriculado- velocidade 2,5 cm/s
I Horizontal = tempo- cada mm do papel=
0,04seg
I Vertical= voltagem- 0,1 mv
I Unidade de Ashman: 05 quadradrinhos
verticais e horizontais.
M a r i a L u i z a F e r n a n d e s – C a r d i o p e d – A n a K a r i n a – P á g i n a | 3


I Ondas características (P, Q, R, S e T) que
correspondem aos eventos elétricos:
I ONDA P: despolarização atrial
I COMPLEXO QRS: despolarização ventricular
I ONDA T: repolarização dos ventrículos

I INTERVALO: sempre o início de uma onde até
o início da outra onda
I SEGMENTO: sempre final de uma onda até o
início da outra onda

ANÁLISE DO ECG: LAUDO DESCRITIVO
I Antes de tudo precisamos definir idade e
sexo do paciente.
I Análise do ritmo e quantificação da
Frequência Cardíaca (FC).
I Análise da duração, amplitude e morfologia
da onda P e duração do intervalo PR.
I Determinação do eixo elétrico de P, QRS e T.
I Análise da duração, amplitude e morfologia
do QRS.
I Análise da repolarização ventricular e
descrição das alterações do ST-T, QT e onda
U quando presente.

RITMO
I RITMO SINUSAL: ritmo fisiológico do coração,
que se origina no átrio direito alto,
observado no ECG de superfície pela presença
de ondas P positivas nas derivações D1, D2
e aVF.
I ONDA P NORMAL: amplitude máxima de 2,5 mm e
duração igual ou inferior a 110 ms.
RITMO SINUSAL

FREQUÊNCIA CARDÍACA

1500/17= 88

ONDA P
I P normal - amplitude máxima de 2,5 mm e
duração igual ou inferior a 110 ms (0,11
seg); forma arredondada.
I Podem ocorrer modificações de sua
morfologia dependentes da FC.
I POLARIDADE:
o sempre positiva em DII
o sempre negativa em aVR
o variável em DIII, aVL e aVF
http://www.google.com.br/url?sa=i&rct=j&q=&esrc=s&source=images&cd=&cad=rja&uact=8&ved=0ahUKEwiZjY7Qtq7QAhVIDpAKHX7cAYgQjRwIBw&url=http://file.scirp.org/Html/2-9101505_25766.htm&psig=AFQjCNGhFBZBlm7EtgQaSzPtHmKl2Jjelg&ust=1479425207672866
M a r i a L u i z a F e r n a n d e s – C a r d i o p e d – A n a K a r i n a – P á g i n a | 4

o positiva ou isodifásica em DI.


INTERVALO PR

0,12 seg a 0,20 seg (120 ms a 200 ms)



EIXO ELÉTRICO



I ANALISANDO O QRS: Observar se D1 está
positivo, vai para a rosa dos ventos: D1 é
positivo em ãngulo 0. aVF está positivo em
90+. Assim, a gente já consegue definir que
o eixo elétrico está entre 0 e +90. Então eu
vou buscar a derivação onde meu QRS está
mais isoelétrico, que nesse caso é o D3.
Diante desse D3 eu vou buscar dentro do meu
quadrante qual a derivação que está
perpendicular ao D3, que nesse caso é o aVR
correspondendo ao eixo de 30+.
onda P mitral: sobrecarga de AE
onda bifásica em V1
http://www.slideshare.net/krishnakishore5477/ecg-basics-42312589
http://www.google.com.br/url?sa=i&rct=j&q=&esrc=s&source=images&cd=&cad=rja&uact=8&ved=0ahUKEwi4ssWW_K_QAhXBG5AKHUsACDIQjRwIBw&url=http://ecg.utah.edu/lesson/7&psig=AFQjCNEdq2daraCxGgHpfuFKTiqDwVSVUg&ust=1479478239382236
http://www.slideshare.net/krishnakishore5477/ecg-basics-42312589
http://www.google.com.br/url?sa=i&rct=j&q=&esrc=s&source=images&cd=&cad=rja&uact=8&ved=0ahUKEwjs6I2W56_QAhVDGpAKHV5HAM8QjRwIBw&url=http://tracadosdeecg.blogspot.com/2012/03/conceitos-basicos-simples-algoritmo.html&psig=AFQjCNF2TX96xFUOAjEcS3vSz5odFtzgMg&ust=1479472193667139
https://www.google.com.br/url?sa=i&rct=j&q=&esrc=s&source=images&cd=&cad=rja&uact=8&ved=0ahUKEwi3rJCH5a_QAhVHPJAKHeULBVoQjRwIBw&url=https://meds.queensu.ca/central/assets/modules/ECG/normal_ecg.html&psig=AFQjCNGanMm06AsRViyvNGlb_KjrSiewhA&ust=1479471747763375
M a r i a L u i z a F e r n a n d e s – C a r d i o p e d – A n a K a r i n a – P á g i n a | 5

COMPELXO QRS
I O complexo QRS é normal quando a duração for
inferior a 120 ms (100 ms em crianças de 4-
16 anos e 90 ms em menores que 4 anos) e
amplitude entre 5 e 20 mm nas derivações do
plano frontal e entre 10 e 30 mm nas
derivações precordiais, com orientação
normal do eixo elétrico.

I Representa a ativação ventricular
I Conjunto de ondas pontiagudas
I 3 VETORES:
o 1º VETOR: despolarização septal
o 2º VETOR: despolarização do VD e VE
o 3º VETOR: despolarização das porções
basais do septo e ventrículos
NOMENCLATURA COMPLEXO QRS

ATIVAÇÃO NORMAL NO PLANO HORIZONTAL
I Característica: transição da morfologia rS,
característica de V1, para o padrão qR
típico do V6.
I r aumentando progressivamente de tamanho,
até o máximo em V5, e o S progressivamente
se reduzindo até V6.
I Os padrões intermediários de RS (zona de
transição) habitualmente ocorrem em V3 e V4.


SEGMETNO ST
I Final do QRS e início da onda T
I PONTO J: final do QRS e início do segmento
ST
I Faz parte da repolarização ventricular
I Geralmente é isoelétrico
I Infradesnível não excede 1 mm (0,1 mV)
ONDA T
I Representa a repolarização ventricular
I MORFOLOGIA: assimétrica e arredondada
I 1 porção mais lenta que a 2ª porção
I Pode ser positiva ou negativa.
I Positiva nas primeiras 48 h-72 h de vida,
negativa nas derivações precordiais V1, V2
e V3 em crianças e jovens, e positiva em
adultos.
I Em geral, negativa em avR e D3.


https://www.emaze.com/@AFFCZZTL/Presentation-Name
http://www.google.com.br/url?sa=i&rct=j&q=&esrc=s&source=images&cd=&cad=rja&uact=8&ved=0ahUKEwieis7Yh7DQAhVGGJAKHQj2CUoQjRwIBw&url=http://docplayer.com.br/6440506-Eletrocardiograma-profo-enf-eduwaldo-araujo-ferreira.html&bvm=bv.139250283,d.Y2I&psig=AFQjCNF0N3sHPVBeTGkEOW1WPLbm9ufBiw&ust=1479479824735116M a r i a L u i z a F e r n a n d e s – C a r d i o p e d – A n a K a r i n a – P á g i n a | 6

I NORMAL: assimétrica- fase inicial lenta
I Simetria é patológica.
I Responsável primária pela tradução gráfica
da insuficiência coronariana.
I POLARIDADE DEPENDE DA IDADE- CRIANÇAS: o SâT
pode estar direcionado para trás, além da
V6- ondas T negativas de V1-V3, às vezes em
V4.
INTERVALO QT CORRIGIDO

I OS VALORES PARA O QTC VARIAM COM O SEXO:
o até 450 ms homens
o até 470 ms mulheres
o até 460 ms crianças
I QT CURTO: valores menores que 340 ms
