EXPERIÊNCIA 03: Pêndulo Simples

1. Objetivo

- Observar o comportamento do pêndulo simples.
- Determinar, através do pêndulo simples, o valor da aceleração da gravidade.

2. Fundamentação teórica

Durante o curso de Física, estudam-se vários tipos de movimentos. Dentre eles, o
movimento retilíneo uniforme, o movimento circular, entre outros. Neste roteiro será estudado o
movimento vibratório ou oscilatório, que possui características diferentes em relação a outros
movimentos, sendo que, o que vai ser abordado é o tipo mais simples, que é o movimento
harmônico simples (MHS).
 O estudo dos movimentos vibratórios é muito importante para a compreensão de vários
fenômenos físico, como a luz, o som, as ondas de rádio e etc. Outro ponto interessante dos
movimentos oscilatórios é que, quando ocorrem em eventos periódicos regulares, como a
sucessão dos dias e das noites, permite a construção de relógios ou controladores do tempo.
 Os físicos estudam o movimento oscilatório até hoje; esses estudos possibilitam a
comunidade científica descrever e compreender inúmeros fenômenos da natureza. Galileu foi um
dos primeiros cientistas a estudar esse tipo de movimento. Contam que o balanço do candelabro
na Catedral de Pisa (Itália), fez com que Galileu reparasse que, embora os movimentos se
tornassem cada vez mais curtos, o intervalo de tempo de cada balanço permanecia o mesmo.
 A fim de verificar este fato, Galileu utilizou como aparato experimental, uma pedra
suspensa por um barbante, e ao imprimir movimento a pedra, media através de seu próprio pulso
o intervalo de tempo de cada balanço. Com isso, concluiu que sua observação feita ao movimento
do candelabro estava correta: o tempo de cada balanço permanecia praticamente o mesmo,
enquanto que o balanço da pedra se tornava cada vez mais curtos.
 O que Galileu estudou, foi o movimento de um pêndulo, que oscila em torno de um
determinado ponto e o tempo de cada balanço refere-se ao período de oscilação. As conclusões
de Galileu sobre o movimento dos pêndulos são válidas apenas para oscilações de pequenas
amplitudes. O pêndulo observado por Galileu pode ser descrito como um pêndulo simples.
 Pêndulo simples é um sistema formado por um corpo de peso P, suspenso por um fio
inextensível de comprimento L e massa desprezível em comparação com a massa do corpo
suspenso. Quando posto a oscilar o pêndulo realiza um movimento harmônico simples (MHS).
 A posição natural de equilíbrio do pêndulo é mostrada na figura 1.


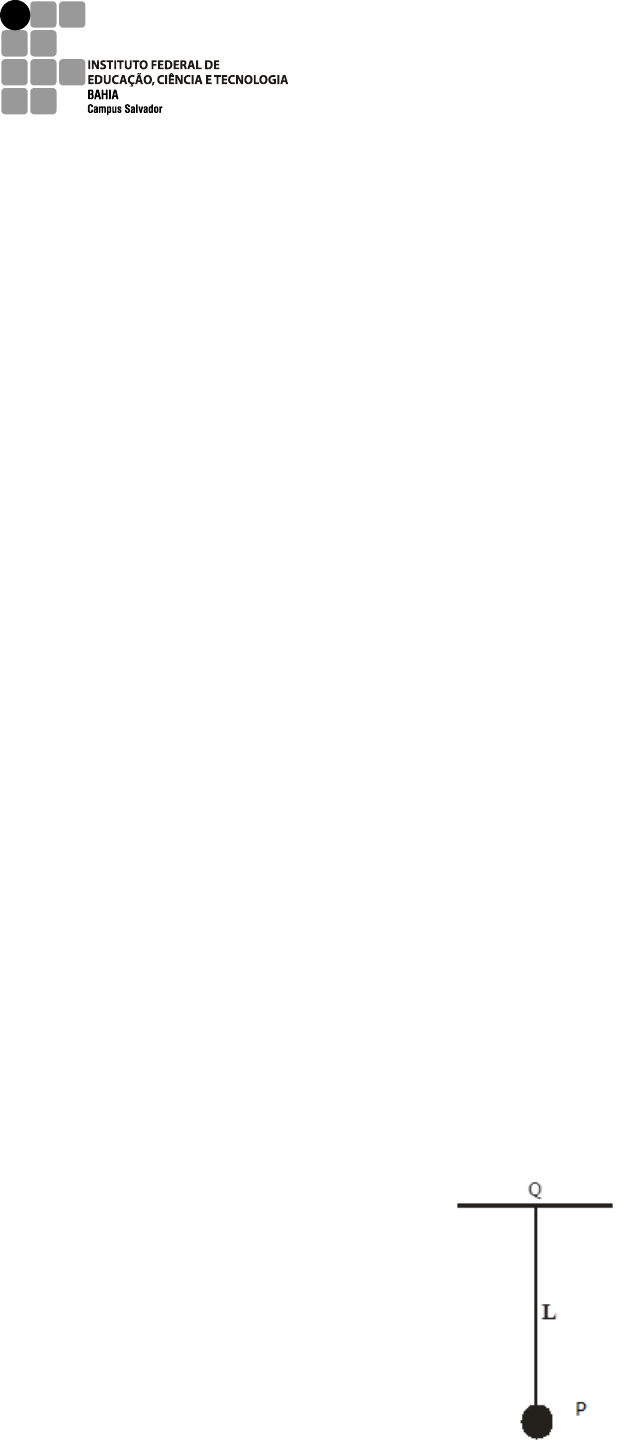

Figura 1: Pêndulo Simples

 Ministério da Educação
Secretaria de Educação Profissional
e Tecnológica

 2
 Ao retirar o corpo da posição de equilíbrio, ou seja, incliná-lo de um ângulo 𝜃 até a posição
𝐴, conforme a figura 2, em seguida abandona-lo, o pêndulo começará a oscilar em torno da
posição inicial, devido às forças que estão atuando no corpo, que são a força peso (�⃗� e suas
componentes 𝑃𝑥 e 𝑃𝑦) e a tração (�⃗� ).


Figura 2: Forças atuando num pêndulo simples

 A componente 𝑃𝑥 do peso, será responsável pela volta do corpo ao seu ponto de equilíbrio,
atuando assim, como uma força restauradora. Desprezando as resistências ao movimento, o corpo
abandonado do ponto 𝐴, passa pelo ponto de equilíbrio e alcança o ponto 𝐴’ simétrico de 𝐴 em
relação a vertical 𝑄𝑂. Alcançando 𝐴’, o corpo inicia um movimento em sentido contrário
retornando até 𝐴. Isso define um movimento oscilatório. Se o ângulo 𝜃 for suficientemente
pequeno (𝜃 < 10°) pode-se estudar o pêndulo como MHS em torno da posição de equilíbrio O.
 Aplicando ao corpo a equação fundamental da dinâmica, tem-se que:

xPF 
amPx . (1)

 O sinal negativo é devido à força 𝑃𝑥 ter sentido contrário ao movimento, atuando como
uma força restauradora. No movimento harmônico simples, sabe-se que a aceleração em função
da posição é dada pela expressão:

 xa
2 (2)

com 𝜔 = 2𝜋𝑓 e 𝑓 a frequência de oscilação. Substituindo (2) em (1), obtêm-se:

xmPx
2
xmPx
2 (3)

Como o peso 𝑃 = 𝑚𝑔, a componente 𝑃𝑥, de acordo com a figura 2, pode ser escrita como
 Ministério da Educação
Secretaria de Educação Profissional
e Tecnológica

 3

 sengmPx .. (4)

Substituindo (4) em (3), tem-se:

xmsengm 2..  
xseng 2.   (5)

Para ângulos pequenos, ou seja, 𝜃 < 10°, pode-se afirmar que:  tgsen  , o seno do ângulo é
aproximadamente igual à tangente do ângulo (em radianos). Aplicando esta aproximação na
equação (5), fica:

xtgg 2.   (6)

Diante desta aproximação, pode-se relacionar o ângulo com a posição 𝑥 e com o comprimento 𝐿
do sistema (ver figura 2). O ângulo em radianos é:

L
x
tg  (7)

ee, portanto, x
L
x
g 2.  , ou reorganizando,
L
g
L
g
  2 (8)
como
T


2
 , onde 𝑇 é o período de oscilação do pêndulo, podemos substituir em (8) e obter,
g
L
T .2 (9)

Conclui-se que, o período de oscilação do pêndulo simples depende apenas do comprimento do
fio e da aceleração da gravidade local.



3. Material utilizado

- Corpos de massa diferentes
- Fio inextensível
- Base
- Barra longa
- Barra curta
- Cronômetro (celular)
- Fita de papel
- Régua
- Presilha universal
 Ministério da Educação
Secretaria de Educação Profissional
e Tecnológica

 4

4. Procedimentos experimentais

1a Parte

Relação entre período de oscilação (T) e amplitude (A)

1. Construa a partir de uma régua graduada uma régua de papel, que servirá de base para as
medidas. Em seguida corte um pedaço de barbante com 150 cm.
2. Monte o aparato experimental conforme a orientação do professor. Após, prenda uma
massa de 50 g na extremidade livre do barbante e fixe no aparato deixando-o apenas com
50 cm de comprimento.
3. Prenda com fita adesiva a régua de papel na bancada, depois posicione a massa pendura
no marco zero da régua (ponto de equilíbrio).
4. Na tabela 1 você anotará os dados desse procedimento experimental.
5. Inicio da medida: Afaste a massa pendurada 5 cm de sua posição de equilíbrio, essa
posição será sua amplitude neste momento.
6. Solte a massa e deixe-a oscilar livremente. Com o cronômetro meça o tempo de 5
oscilações e anote o valor na tabela 1.
7. Repita o mesmo procedimento para amplitudes de 10 cm, 15 cm e 20 cm, conforme a
tabela 1.
8. Depois de anotar o tempo calcule o período.

A (cm) Tempo de 5 oscilações (s) T (s)
5
10
15
20
Tabela 1: Período de Oscilação do pêndulo em função da amplitude do movimento






2a Parte

Relação entre o período de oscilação (T) e o comprimento do pêndulo (L)

1. Utilize o mesmo aparato experimental, comprimento do pêndulo 50 cm inicialmente.
2. Na tabela 2 você anotará os dados desse procedimento experimental.
3. Início da medida: Afaste o pêndulo de sua posição de equilíbrio e largue-o na posição de
10 cm, acionando no mesmo instante o cronômetro.
4. Meça o tempo de 5 oscilações completa, realize 5 medidas e anote os dados na tabela 2.
5. Repita o mesmo procedimento, só que variando o comprimento do pêndulo para 100 cm
e 150 cm de acordo com a tabela 2.
6. Depois de anotar o tempo, calcule o período para cada medida.


 Ministério da Educação
Secretaria de Educação Profissionale Tecnológica

 5

L = 50 cm
No de medidas Tempo de 5 oscilações (s) Período (s)
1
2
3
4
5
L = 100 cm
1
2
3
4
5
L = 150 cm
1
2
3
4
5
Tabela 2: Período de oscilação do pêndulo em função do comprimento do fio

7. Calcule o valor mais provável do período para cada comprimento calculado.

Período para L = 50 cm _________________________________

Período para L = 100 cm ________________________________

Período para L = 150 cm ________________________________

8. De que forma foi alterada o período do pêndulo?

3a Parte:

Relação entre o período de oscilação (T) e a massa do corpo (m).

1. Utilize o mesmo aparato experimental anterior, comprimento do pêndulo 150 cm e massa
de 50g.
2. Na tabela 3 você anotará os dados desse procedimento experimental.
3. Início da medida: Afaste o pêndulo de sua posição de equilíbrio e largue-o na posição de
10 cm, acionando no mesmo instante o cronômetro.
4. Meça o tempo de 5 oscilações completa, realize as medidas e anote os dados na tabela 3.
5. Repita o mesmo procedimento, só que variando a massa pendurada no pêndulo para 100
g e 150 g de acordo com a tabela 3.
6. Depois de anotar o tempo, calcule o período para cada massa, de acordo com a tabela 3.



 Ministério da Educação
Secretaria de Educação Profissional
e Tecnológica

 6
Massa (g) Tempo de 5 oscilações (s) Período (s)
50
100
150
Tabela 3: Período de oscilação do pêndulo em função do peso aplicado




5. Questões:

1. Qual a dependência experimental entre o período de oscilação do pêndulo e a amplitude
do pêndulo simples?
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________

2. Qual a dependência experimental entre o período de oscilação do pêndulo e o
comprimento do pêndulo simples?
 _______________________________________________________________________
 _______________________________________________________________________
 _______________________________________________________________________
 _______________________________________________________________________

3. Qual a dependência experimental entre o período de oscilação do pêndulo e a massa do
pêndulo simples?
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________

4. Com os valores do período e do comprimento do pêndulo obtidos na 2a Parte, construa em
papel milimetrado o gráfico de T2 x L. A partir deste gráfico, determine o valor da
aceleração da gravidade local ( g ).

5. Qual a expressão que fornece o período do pêndulo (T) em função do comprimento (L) e
da aceleração da gravidade (g)? Deduza.

6. Determine o desvio percentual de g obtido experimentalmente, sabendo-se que o módulo
da aceleração da gravidade média é igual a 9,8 m/s2.
