Minhas Disciplinas 222RGR2961A - QUÍMICA GERAL E CIÊNCIAS DOS MATERIAIS UNIDADE 2 Atividade 2 (A2)
Iniciado em quinta, 13 out 2022, 15:12
Estado Finalizada
Concluída em quinta, 13 out 2022, 15:52
Tempo
empregado
39 minutos 53 segundos
Avaliar 10,00 de um máximo de 10,00(100%)

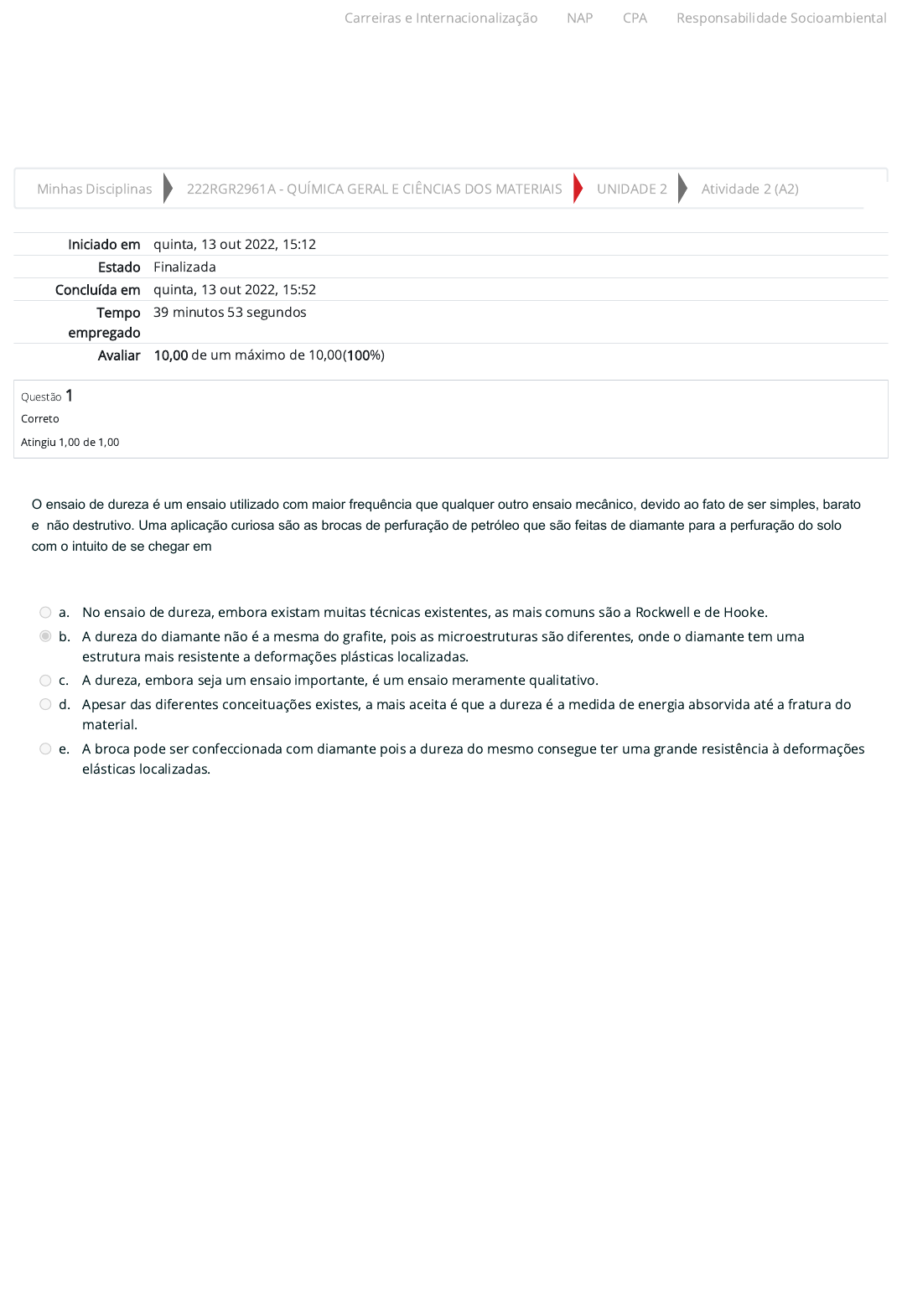

Questão 1
Correto
Atingiu 1,00 de 1,00
O ensaio de dureza é um ensaio utilizado com maior frequência que qualquer outro ensaio mecânico, devido ao fato de ser simples, barato
e não destrutivo. Uma aplicação curiosa são as brocas de perfuração de petróleo que são feitas de diamante para a perfuração do solo
com o intuito de se chegar em uma área de armazenagem natural de petróleo. Com relação ao ensaio de dureza, assinale a alternativa
correta:
a. No ensaio de dureza, embora existam muitas técnicas existentes, as mais comuns são a Rockwell e de Hooke.
b. A dureza do diamante não é a mesma do gra�te, pois as microestruturas são diferentes, onde o diamante tem uma
estrutura mais resistente a deformações plásticas localizadas.

c. A dureza, embora seja um ensaio importante, é um ensaio meramente qualitativo.
d. Apesar das diferentes conceituações existes, a mais aceita é que a dureza é a medida de energia absorvida até a fratura do
material.
e. A broca pode ser confeccionada com diamante pois a dureza do mesmo consegue ter uma grande resistência à deformações
elásticas localizadas.
Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://ambienteacademico.com.br/my/
https://ambienteacademico.com.br/course/view.php?id=18292
https://ambienteacademico.com.br/course/view.php?id=18292&section=4
https://ambienteacademico.com.br/mod/quiz/view.php?id=508429
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 2
Correto
Atingiu 1,00 de 1,00
No princípio do século XX, o conceito de luz foi incorporado definitivamente à luz. Por conseguinte, possibilitou-se o desenvolvimento do
conhecimento sobre estruturas cristalinas mediante a utilização de técnicas de difração de raio-X. Estas técnicas possibilitam a obtenção de
informações relevantes para a caracterização dos materiais. A figura abaixo mostra o funcionamento de um tubo de raio-X.


Fonte: Hmilch (2008). Disponível em: < https://commons.wikimedia.org/wiki/File:Roentgen-Roehre.svg>. Acesso em: 09 fev. 2020.


A partir do exposto, analise as asserções a seguir e a relação proposta entre elas.

I. Com a utilização dessa técnica, pode-se obter informações acerca das dimensões das células unitárias, presença de defeitos e
orientação da rede cristalina.

Porque

II. Uma vez que o feixe incida sobre um conjunto de átomos ordenados (estrutura amorfa), se este feixe monocromático tiver
comprimento de onda com valor semelhante aos espaçamentos entre tais átomos, então ocorrerá apenas interferências destrutivas.

 A seguir, assinale a alternativa correta:
a. A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
b. As asserções I e II são proposições verdadeiras, mas a II não é uma justi�cativa correta da I.
c. A asserção I é uma proposição verdadeira e a asserção II é uma proposição falsa.
d. As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
e. As asserções I e II são proposições falsas.
Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://www.google.com/url?q=https://commons.wikimedia.org/wiki/File:Roentgen-Roehre.svg&sa=D&source=hangouts&ust=1581352041418000&usg=AFQjCNF__oPxEfiUd5Lx22Kmh1p-sK8vTA
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 3
Correto
Atingiu 1,00 de 1,00
Questão 4
Correto
Atingiu 1,00 de 1,00
As discordâncias são defeitos associados à deformação mecânica, sendo estes do tipo linear ou unidimensional em torno do qual alguns
átomos estão desalinhados. A maioria das discordâncias encontradas nos materiais cristalinos provavelmente não são nem puramente
aresta (cunha) tampouco puramente espiral (hélice), mas exibirão componentes de ambos os tipos, sendo denominadas de discordâncias
mistas.

Com base no apresentado, assinale a alternativa correta:
a. As unidades das distorções são expressas usualmente em litros e o tratamento térmico pode diminuir a densidade das
discordâncias em uma ordem de 100.000 litros.
b. As discordâncias estão presentes em todos os materiais cristalinos e podem ser observadas através de técnicas de
microscopia eletrônica.

c. A discordância do tipo de aresta ou cunha pode ser considerada como consequência da tensão cisalhante que é aplicada
para produzir a distorção.
d. O vetor de Burgers não é uma teoria usual e adequada para expressar a magnitude e a direção da distorção nos materiais
cristalinos.
e. As discordâncias estão presentes em todos os materiais, porém há pouca interferência nas propriedades mecânicas dos
mesmos.
A compreensão dos diagramas de fases para sistemas de ligas é imprescindível, pois existe uma notável correlação entre a microestrutura
e as propriedades mecânicas, sendo o desenvolvimento da microestrutura em uma liga relacionada às características do seu diagrama de
fases. Os diagramas de fases, por conseguinte, fornecem informações valiosas sobre os fenômenos da fusão, fundição e cristalização.

Com relação aos conceitos elementares, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) A solução sólida consiste em pelo menos dois tipos diferentes de átomos; onde os átomos de solvente ocupam posições
substitutivas ou intersticiais no retículo cristalino do soluto.
II. ( ) O conceito de limite de solubilidade é importante, pois a adição de soluto em excesso pode resultar na formação de uma outra
solução sólida de outro composto.
III. ( ) Defini-se uma fase como uma parte homogênea de um sistema que possui características físicas e químicas uniformes. Assim,
todo material que é puro pode ser considerado como sendo uma fase, mas toda liga metálica é heterogênea (mais de uma fase).
IV. ( ) Ligas binárias são mais usualmente trabalhadas, devido à simplicidade das mesmas, onde três regiões estão presentes nesses
diagramas: um campo alfa, um campo líquido e um campo bifásico.

Assinale a alternativa que apresenta a sequência correta:
a. V, V, V, F.
b. F, V, V, V
c. V, V, F, F.
d. F, V, F, V.
e. F, V, V, F.
Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 5
Correto
Atingiu 1,00 de 1,00
Em uma fábrica, um corpo de prova cilíndrico confeccionado de aço de diâmetro de 12,8 mm foi submetido a tração até a sua fratura. Esse
corpo de prova apresentou uma resistência à fratura expressa em tensão de engenharia de 460 MPa. No momento da sua fratura,
identificou-se uma seção transversal de 10,7 mm. Assim, você necessita fazer uma avaliação desse material de aço e de um outro material
X que apresentou uma redução percentual de área de 60%. Calcule a ductilidade em termos de redução percentual de área do aço, avalie
se ele é mais dúctil ou menos dúctil do que o material X e assinale a alternativa correta:
a. 40%, o aço é menos dúctil que o X.
b. 70%, o aço é mais dúctil que o X.
c. 40%, o aço é mais dúctil que o X.
d. 30%, o aço é menos dúctil que o X.
e. 30%, o aço é mais dúctil que o X.
Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://informa.fmu.br/carreiras/https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 6
Correto
Atingiu 1,00 de 1,00
 A maioria das estruturas é projetada para certificar que ocorra apenas deformação elástica quando uma tensão for submetida. Uma
estrutura ou componente que tenha sido deformado plasticamente, ou que tenha sofrido mudança permanente em sua forma, pode não ser
capaz de funcionar como planejado pela equipe de engenharia. Torna-se, por conseguinte, desejável conhecer o nível de tensão no qual
tem início a deformação plástica, ou no qual ocorre o fenômeno chamado escoamento.


Fonte: Autoria própria

A respeito do ensaio de tração mostrado no gráfico tensão-deformação, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s)
e F para a(s) Falsa(s).

I. ( ) O ponto A é conhecido como o escoamento do material e há diferença física entre o corpo de prova com relação ao ponto B.
II. ( ) O ponto C corresponde ao limite de resistência à tração.Se essa tensão for aplicada e mantida, ocorrerá a fratura do corpo de
prova.
III. ( ) O ponto C apresenta constrição ou empescoçamento e a lei de Hooke é válida apenas até esse ponto, conhecido como “ponto
máximo”.
IV. ( ) Entende-se por resistência à fratura o correspondente à tensão no ponto D, isto é, ponto em que ocorrerá a ruptura do corpo de
prova.

 Assinale a alternativa que apresenta a sequência correta:
a. F, V, V, V.
b. F, V, V, F
c. V, V, F, F.
d. V, V, V, F.
e. F, V, F, V.
Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 7
Correto
Atingiu 1,00 de 1,00
Analise as estruturas a seguir:


 Fonte: Adaptada de Kuno Toming / 123RF.

Os materiais sólidos e metálicos presentes em nosso cotidiano (alumínio, ferro, magnésio, cobre) são categorizados segundo a regularidade
pela qual seus átomos estão arranjados uns em relação aos outros. Assim, essas disposições de átomos podem ser encontradas como tipo
(1), (2) e (3) nas imagens acima. Nesse contexto, analise as afirmativas a seguir:

I. As estruturas 1, 2 e 3 referem-se, respectivamente, à CCC, CFC e HC.
II. As três estruturas explanadas acima são exemplos de diferentes células unitárias, isto é, representações mais simples de uma
pequena unidade da rede cristalina de um sólido metálico.
III. O fator de empacotamento, que pode variar de 0 a 1, depende essencialmente de três fatores: Número de átomos (modelo esfera
rígida), volume dos átomos e o raio dos mesmos.
IV. As propriedades dos sólidos cristalinos do nosso cotidiano não dependem da estrutura cristalina destes materiais.

Está correto o que se afirma em:
a. II e III, apenas.
b. I e II, apenas.
c. I, II e III, apenas.
d. II, III e IV, apenas.
e. I, II e IV, apenas.
Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 8
Correto
Atingiu 1,00 de 1,00
Questão 9
Correto
Atingiu 1,00 de 1,00
A transformação de fase é bem útil desde tempos remotos. Sabe-se que o imperador romano Júlio César já afirmava, em 55 a.C, que os
guerreiros se defrontavam com um problema em seus armamentos. Decorrido um tempo de uso, as espadas entortaram e eles precisavam
interromper as lutas para consertar suas armas de ferro. Os romanos, por outro lado, já haviam descoberto que o ferro se tornava mais duro
quando aquecido durante longo tempo e resfriado, logo em seguida, em uma salmoura.

Com relação a transformação de fase de uma liga de ferro com 0,4% de carbono, analise as afirmativas a seguir e assinale V para a(s)
Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) Com o auxílio de um microscópio metalográfico, é possível identificar dois constituintes da estrutura do aço: grãos claros,
chamados perlita (CCC), e grãos escuros, chamados ferrita.
II. ( ) O aço, ao ser aquecido, pode passar por diversas transformações, no qual a região denominada zona crítica gráfica é a área em
que as células unitárias de CCC são transformadas em CFC.
III. ( ) A austenita se forma na estrutura do aço submetido a temperaturas elevadas. Encontra-se na região acima da zona crítica, zona
de austenização. Esta, por sua vez, tem a estrutura cúbica de face centrada e apresenta menor resistência mecânica e boa
tenacidade.
IV. ( ) Se o aço for resfriado abruptamente (por exemplo, com a água), ele irá se transformar numa estrutura chamada martensita, um
constituinte duro que não pode ser formado em resfriamentos lentos.

Assinale a alternativa que apresenta a sequência correta:
a. F, V, V, F.
b. F, V, V, V.
c. F, V, F, V.
d. V, V, F, F.
e. V, V, V, F.
Você foi chamado para avaliar dois materiais para a construção de uma mola. Esses materiais, denominados A e B, possuem as seguintes
propriedades mecânicas: material A, o limite de elasticidade ocorre para uma deformação de 0,01 (u.a), e o módulo de elasticidade é 1000
MPa; material B, o limite de elasticidade ocorre para uma deformação de 0,05 (u.a), e o módulo de elasticidade é 200 MPa. Ambos os
materiais evidenciam um comportamento linear-elástico até o limite de elasticidade (limite de proporcionalidade). Nesse sentido, assinale a
alternativa que estime qual o material em que a mola terá a maior capacidade de armazenar energia:
a. B, que é capaz de armazenar uma energia de magnitude 20.000  J/m .
b. A, que é capaz de armazenar uma energia de magnitude 5.000.000 J/m .
c. A, que é capaz de armazenar uma energia de magnitude 1.250.000 J/m .
d. B, que é capaz de armazenar uma energia de magnitude 100.000 J/m .
e. B, que é capaz de armazenar uma energia de magnitude 250.000 J/m .
3
3
3
3
3
Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 10
Correto
Atingiu 1,00 de 1,00
Você está prestando uma consultoria de engenharia mecânica. Na hipotética fábrica em análise, o portfólio de produtos é grande, porém
não é feito um ensaio prévio de materiais nos produtos finais. Tração, dureza, torção e cisalhamento são ensaios típicos que precisam ser
feitos para atender à aplicação e qualidade de peças mecânicas. A partir do exposto, associe o tipo de material (em quatro linhas de
produção diferente) ao ensaio adequado:

1. Tração
2. Dureza
3. Torção
4. Cisalhamento

( ) Material que é necessário medir satisfatoriamente a sua resistência, principalmente acompanhando as deformações distribuídas em toda
a sua extensão.
( ) Material em que é necessário conhecer a sua deformação plástica localizada.
( ) O produto é o virabrequim de automóvel (recebe as forças geradas pelo movimento dos pistões, transformando-as em torque onde o
esforço é aplicado no sentido de rotação).
( ) Produtos dessa linha são acabados como pinos, rebites, parafusos e chapas.

A partir das relações feitas anteriormente, assinale a alternativa que apresenta a sequência
correta:
a. 3, 2, 4, 1.
b. 2, 3, 1, 4.
c. 2, 1, 3, 4.
d. 3, 4, 1, 2.
e. 1, 2, 3, 4.
◄ Compartilhe
Seguir para...
Revisão Atividade 2 (A2) ►
Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
https://ambienteacademico.com.br/mod/forum/view.php?id=508424&forceview=1
https://ambienteacademico.com.br/mod/quiz/view.php?id=508430&forceview=1https://informa.fmu.br/carreiras/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
